HMI SCADA software na PC pro S7-1200 jednoduše a zdarma

  • neděle, 23 červenec 2017 16:48

Nebaví Vás neustálé aktualizace, vylepšování a přidávání funkcí různých HMI/SCADA systémů, přičemž pro Vaši jednoduchou úlohu nic takového nepotřebujete a vlastně ani nechcete? Díky kolegům ze společnosti IBITEK-Czech s.r.o. Vsetín, si ukážeme HMI/SCADA z druhé strany a celkem jednoduše zdarma.

Jasně že se nejedná o žádný plnohodnotný SCADA systém, to ale ani nikdo netvrdí a momentálně pro naši aplikaci stačí právě něco jednoduchého, nepotřebujeme nic víc, jen vidět a editovat nějaké proměnné v PLC S7-1200/1500. Jako zkušební PLC posloužilo CPU 1212 s IP 10.100.8.12, rack 0, slot 1, outputs QB0.


Jestliže použijeme data v datovém bloku, zrušíme v jeho vlastnostech optimalizovaný přístup a budeme jeho proměnné adresovat jako dříve v S7-300 a podobně. Tohle je obecně známá věc. V OB1 pak běží tato jednoduchá smyčka v sekundovém přerušení:
L QB 0
+1
T QB0

ibitek hmi 01


Dále v TIA Portal musíme mít povolen plný přístup na PLC a uvolněno použití funkcí PUT/GET od vzdáleného partnera.
Klikněte na obrázek pro zvětšení

ibitek hmi 02b


Stáhneme si pro Windows programovací jazyk Python 3.6.1 (aktuální verzi) podle použitého operačního systému PC a nainstalujeme uživatelkou instalaci podle obrázku.
Download Python here.

ibitek hmi 03


V uživatelské instalaci tohle vše necháme instalátor nahrnout na PC.

ibitek hmi 04


A ještě i tohle včetně cesty, kterou si samozřejmě zapamatujeme nebo poznačíme, budeme ji potřebovat.

ibitek hmi 05


Tak a počkáme v klidu, až se celá instalace dokončí.

ibitek hmi 06


Dále budeme potřebovat web framework Karrigell pro Python, stáhneme balíček a rozbalíme adresář na disk, tedy adresář bude C:/Karrigell-4.3.10.
Download Karrigell here.

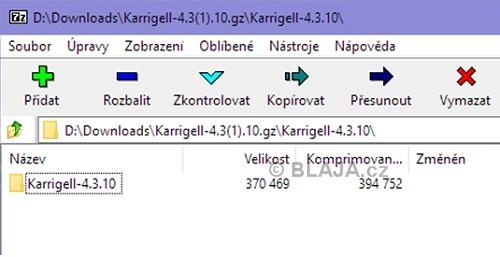

Pro správné rozbalení tohoto archívu je nutné použít "7-zip" software, download here.

ibitek hmi 07


Instalujeme první krok podle návodu readme.md tady
Ve Windows vyvoláme příkazový řádek přes Windows menu Start -> cmd.exe -> cd c:\Karrigel-4.3.10 -> python setup.py install

ibitek hmi 08


Dále instalujeme „Snap7 wrapper for Python“ podle odstavce snap7-python verze s pip, návod zde
Opět použijeme příkazový řádek Windows menu Start -> cmd.exe -> pip install python-snap7

ibitek hmi 10


Nakopírujeme komunikační knihovnu „Snap7.dll“ ze „7z“ souboru snap7-full-1.4.2.7z do adresáře podle použitého OS, pro nás to byla „win64“ verze dll – do „C:\WINDOWS\system32“ protože jsme použili 64bit verzi Pythonu.
Download archív knihovny here.

ibitek hmi 11


Pro úplnost stránky hlavní komponenty, která zajišťuje celou S7 komunikaci, najdete zde.
Klikněte na obrázek pro zvětšení

ibitek hmi 12b


Po dokončení všech instalací máme default adresář WWW serveru.

ibitek hmi 13


Zkopírujeme soubor „plc.py“ do adresáře serveru „www“ viz obrázek. To je vlastně prográmek, který nám zobrazí proměnné, dovolí editaci a barví malé okno podle hodnoty proměnné.

ibitek hmi 20


Soubor plc.py vypadá tak nějak podobně. Tady si vlastně napíšete co chcete, aby na serveru probíhalo a zobrazovalo se v prohlížeči uživatele. Jetliže si chcete vyzkouše náš příklad, kolegové z IBITEK-Czech Vám poskytli tento soubor ke stažení zde.

ibitek hmi 21


A jdeme na to. Spustíme www server z Windows menu Start -> cmd.exe -> cd c:\Karrigel-4.3.10\www -> python server.py

ibitek hmi 22


Pokud web server nenaběhne, pravděpodobně to bude již obsazeným portem localhost:80 na kterém poslouchá už jiný program, nejpravděpodobněji SKYPE, je třeba jej ukončit, nejlépe v „Správci Úloh“.

ibitek hmi 23

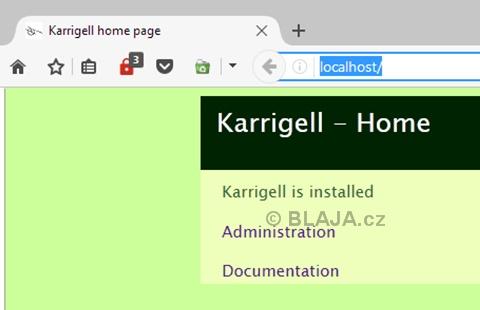

Pokud server běží, spustíme Web prohlížeč na adrese: localhost a dostaneme defaultní stránku Karrigellu.

ibitek hmi 24


V řádku prohlížeče zadáme localhost/plc.py/index a dostaneme obrazovku s polem zápisu hodnoty do PLC adresy QB0.

ibitek hmi 25


Zapsat hodnotu, pak OK, dostaneme následující stránku s vrácenou hodnotou z PLC z QB0 a podbarveným čtvercem „Color changes …“.

ibitek hmi 26


Stisknutím refresh, otevřeme stránku s auto občerstvením hodnot z PLC, kde se mění číselná hodnota a podbarvený čtverec „Color changes …“ podle aktuální hodnoty QB0 z PLC.

ibitek hmi 27


Videoukázka příkladu zde.

https://www.youtube.com/watch?v=KcdfptVZ70k&feature=youtube


Závěr:

Uvedený příklad berte jako inspiraci pro tisíce dalších možných aplikací, ne jako skutečné řešení. Funguje to bezvadně a zdarma, takže vzhůru na pokusy. Pokud budete potřebovat ohledně uvedeného řešení radu nebo vytvořit novou aplikaci, kolegové ze společnosti IBITEK-Czech s.r.o. jsou Vám k dispozici na kontaktu níže. Vždycky je totiž něco za něco, jedná se sice o software zdarma, ovšem programování v Python je potřeba se trochu naučit.
