Vlastní HMI dotykový panel pro S7-1200

  • středa, 16 srpen 2017 06:28

Láká Vás možnost vyrobit si vlastní dotykový HMI panel, naprogramovat si jej a připojit k PLC Simatic? Nic jednoduššího, stačí nějaký hardware, trochu toho "bastlení" a hlavně velká dávka trpělivosti.

Kolegové z firmy IBITEK Vsetín pro Vás opět připravili zajímavou ukázku vlastní výroby dotykového panelu. A aby to bylo dokonalé, je vytvořen dálkový přístup na tento HMI panel, takže si to každý můžete vyzkoušet naživo. Údaje pro přihlášení najdete v závěru článku.

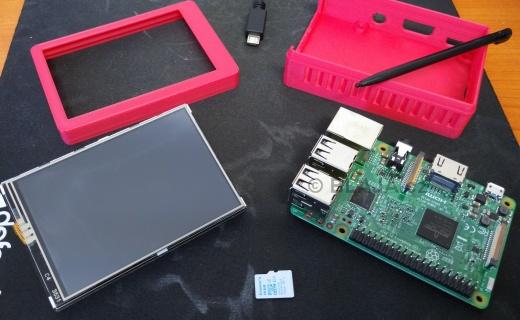

Z toho všeho se dá sestavit funkční dotykový panel. Ani Vás to nebude moc stát, největší položka je samotné PC za 1100,-Kč. Zdroj 5 V a Micro SD Karta pro operační systém Linux pak dohromady za pětistovku. Displej viz níže, no a hlavně trpělivost při programování a zprovoznění. Krabička z 3D tiskárny je pak již jen třešnička na dortu.

ibitek panel 01

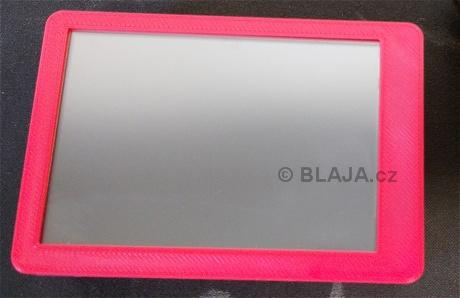

Dotykový displej 3,5 palce odněkud z Číny s rozlišením 480 x 320 px za neuvěřitelných 300,-Kč.

ibitek panel 02

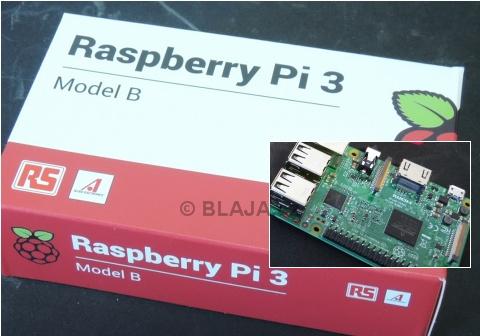

Počítač Raspberry Pi 3 je srdce celého panelu.

ibitek panel 03


HDD tady samozřejmě nenajdeme, ale operační systém Linux běží z paměťové karty.

ibitek panel 04


PC disponuje HDMI grafickým výstupem pro instalaci OS, vytváření aplikací a práci. Ten malý displej samozřejmě nemusíte používat. Na OS Linux běží Python, pro komunikaci s PLC slouží opět knihovna Snap7. Vše objasněno i s linky ke stažení v našem minulém článku tady.

ibitek panel 05


Jeden síťový RJ45 konektor a čtyři USB se již snad ani nikde nevejdou, ale jsou tam.

ibitek panel 06


Jednoduchá aplikace plnění tanku, která ovládá program v PLC Simatic S7-1200.
Klikněte na obrázek pro zvětšení

ibitek panel 07b


Když budete v programování Pythonu šikovní, budou fungovat i textová hlášení. Pokud ne, tak kolegové z IBITEK Vsetín pro Vás uvolnili tento program v Pythonu, stahujete jej tady.

ibitek panel 08


Videoukázka příkladu zde.


Jak jsme uvedli na začátku, je vytvořen vzdálený přístup na tento dotykový panel, takže k jeho vyzkoušení potřebujete použít VNC viewer, stahujte here. Po spuštění se stačí připojit na tuhle IP adresu: 85.92.62.21. Jméno a heslo jsou stejné.

ibitek panel 10


A nyní již můžete vyzkoušet vzdálený přístup a funkci dotykového panelu s PLC programem, třeba objevíte nějakou chybku. V tom případě pošlete email na adresu info @ibitek.cz (vymažte si prosím mezeru mezi jménem a zavináčem). Email můžete poslat, i když se Vám aplikace líbila.

ibitek panel 11


Závěr:

Věříme, že Vás naše letní ukázka toho co vše je dnes možné pobavila a snad i inspirovala. Klidně se vyjádřete v diskuzi pod článkem, jestli něco takového je pro Vás smysluplné, nebo to berete jen jako zábavu. Vidíme, že se naše "bastlení" posouvá zase dál a dál, před několika lety nic takové nebylo možné. Pokud chcete ohledně uvedeného řešení radu nebo pomoc, kolegové ze společnosti IBITEK jsou Vám k dispozici na kontaktu níže.

Jaroslav Blažek
