HMIET6500 je přesné označení dotykového panelu řady Easy Harmony ET6.
10" grafický dotykový displej, 16M barev, rozlišení 1024 x 600, 1 x Ethernet, 2 x COM, USB, RTC, DC24V. Nás zajímá připojení k Ethernetu a následně i k PLC a taky vytvoření nějaké drobné aplikace, abychom si otestovali ethernetová spojení na různá PLC.
Při prvním zapnutí, pokud není v panelu nahrána nějaká aplikace, je nezbytné nastavit jazyk, ale hlavně přes ikonku počítačů ethernetovou síť, tedy IP adresu panelu. Zvolili jsme 192.168.1.116.

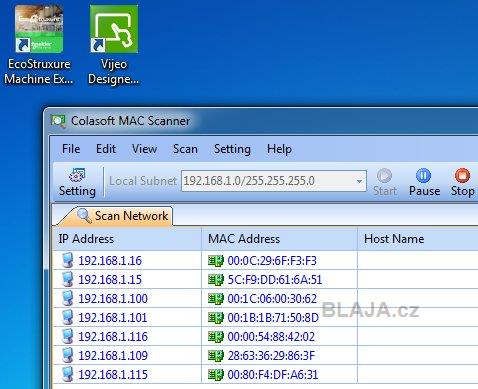

Poté již panel (192.168.1.116) vidíme na síti společně s PLC Easy Modicon M200 (192.168.1.115) a dalšími účastníky. PLC Siemens Simatic S7-1200 má IP 192.168.1.101, což budeme potřebovat dále.
Než ale uvidíme na panelu něco takového, bude to ještě chvilku trvat. Musíme si vytvořit aplikaci v patřičném software a tu pak nahrát do panelu. Tak je to obvyklé u všech HMI panelů nebo SCADA systémů. Pro každé PLC budeme mít na obrazovce kromě jiného, jednoduchou rovnici A + B = C.
Nástroj se jmenuje Vijeo Designer Basic v současnosti verze 1.2.1. Je zdarma ke stažení na webu Schneider zde, s instalací nejsou žádné potíže, a ani nemá nějaké vysoké nároky na "železo", tedy na hardware počítače. My jsme to nahráli do sedmiček, stejně jako předchozí software pro Schneider PLC.

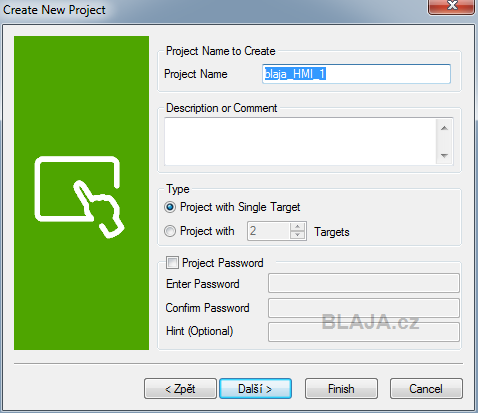

Vytvoříme si nějaký projekt, a nebudeme se nijak detailně zabývat vytvářením obrazovek, reportů, poruch a podobně, nás bude hlavně zajímat nastavení funkčního spojení s PLC přes Ethernet.

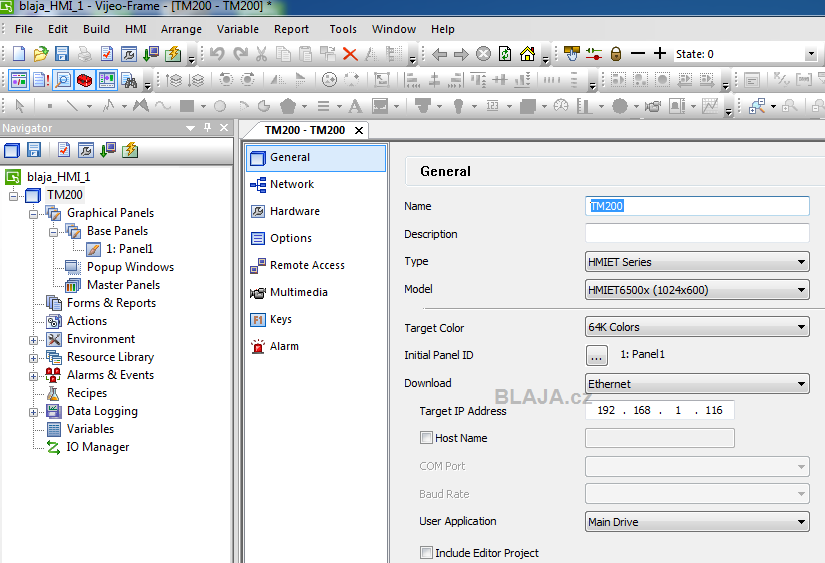

Tahle stromová struktura se vygeneruje automaticky s projektem, musíme si jen nastavit náš typ HMI panelu a IP adresu, kterou už v prázdném panelu máme nastavenu.
Klikněte na obrázek pro zvětšení
No a potvrdíme download aplikace do panelu přes Ethernet, nebudeme přece používat ještě najké USB kabely a podobně.
Klikněte na obrázek pro zvětšení

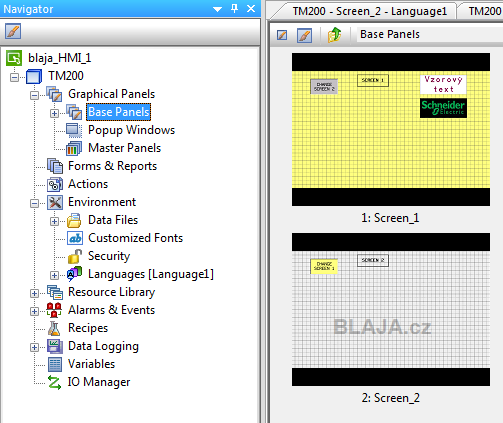

Bleskově si uděláme dvě obrazovky s tlačítkem pro přepínání mezi nimi. Nemáme ještě definováno žádné PLC ani jiné spojení.
A nahrajeme projekt do panelu.
Chvilku to trvá, ono se tam přece jenom něco nahrne.
Vypadá to následně asi takto, prázdné obrazovky jen s přepínáním mezi nimi.

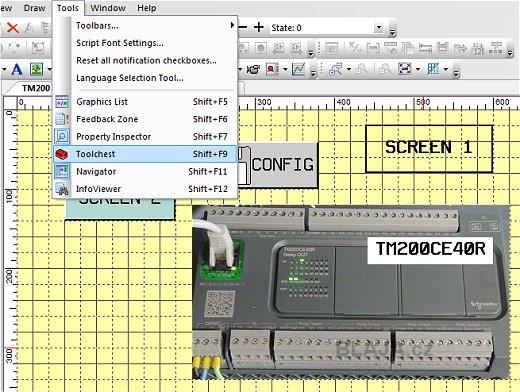

Tak abychom si na obrazovky něco dali tak kromě obrázků a vlastní grafiky, máme k dispozici velkou knihovnu prvků pod menu Toolchest.
Nás ale zajímají hlavně drivery a spojení s PLC, aby nám na obrazovce nějaká čísla "žila". Drivery jsou k dispozici na všechny typy PLC od hlavních výrobců.
Schneider a driver pro Ethernet TCP Modbus zařízení. Ten bude pro naše PLC Easy Modicon M200.

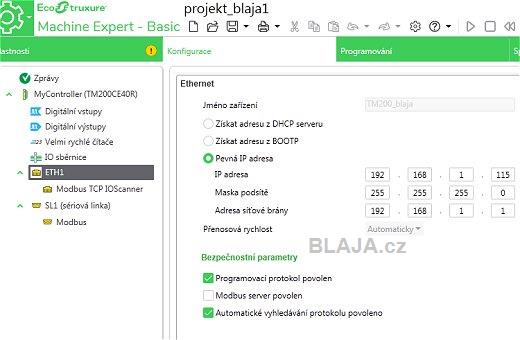

Tady se musíme vrátit do nastavení PLC a povolit v konfiguraci Modbus server.

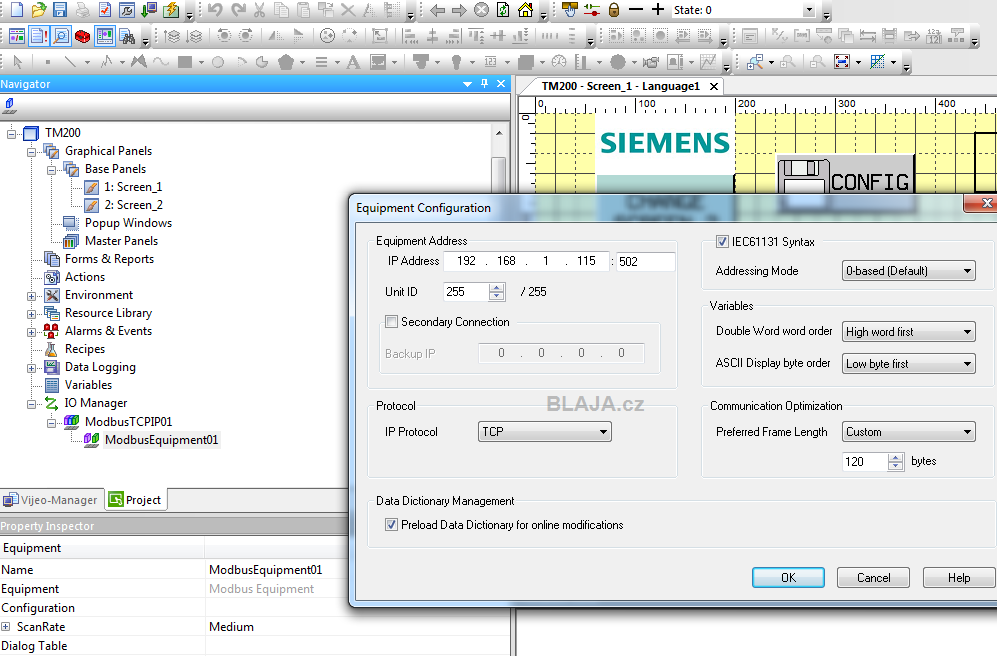

A pak už jen nastavit IP parametry v driveru.
Klikněte na obrázek pro zvětšení

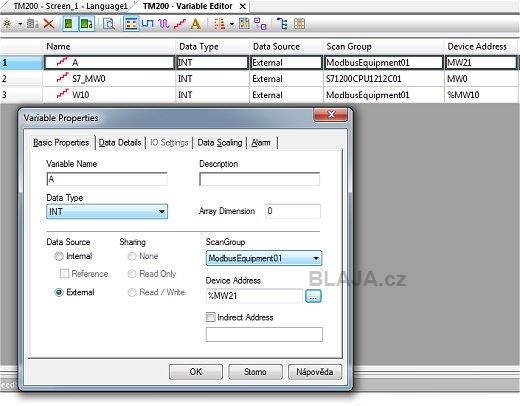

V tabulce proměnných již jen definujeme jednotlivé tagy do patřičného PLC.
Pak to bude vypadat asi takto pro Schneider PLC Easy Modicon M200.

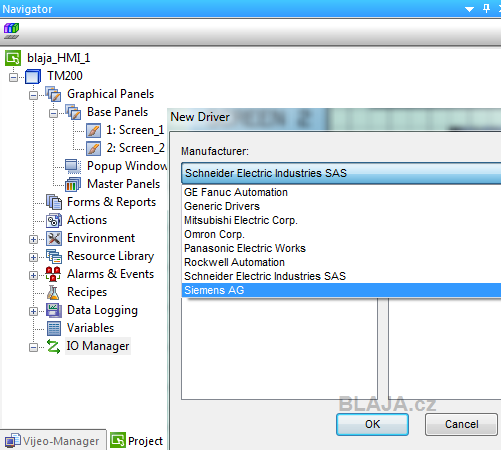

A přidáme driver pro Simatic S7-1200 a IP adresu PLC (192.168.1.101).

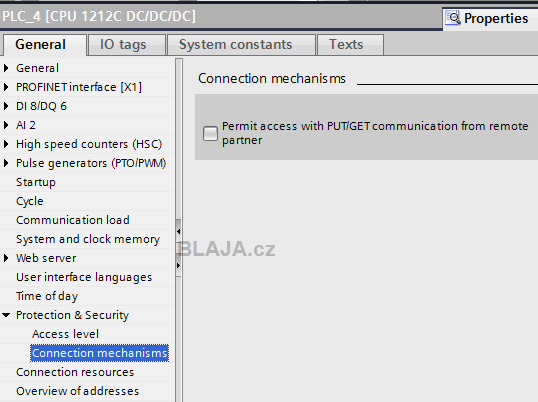

Opět se musíme vrátit do hardwarového nastavení PLC Simatic a povolit přístup PUT/GET komunikace. Jinak nám spojení nebude fungovat.

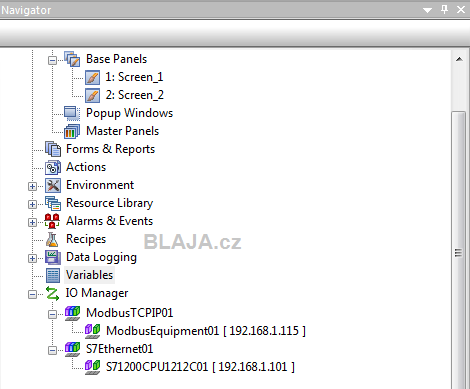

Asi takto a už máme oba funkční drivery v našem projektu.

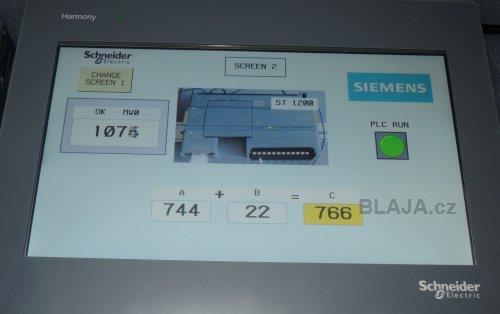

Funkční spojení s PLC Simatic S7-1200. :)

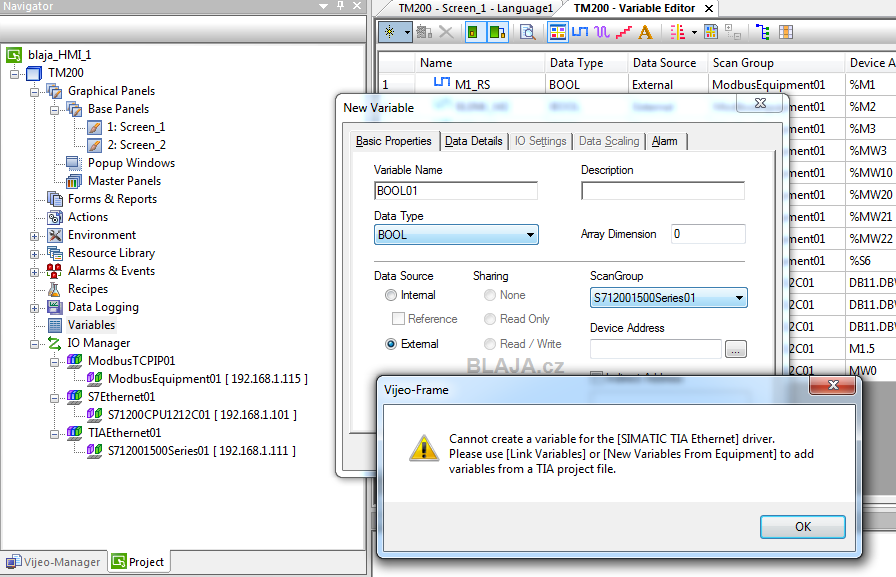

Tak a nyní ještě jednu poznámku, při použití driveru S712001500 (192.168.1.111) potřebujeme projekt v TIA Portal a software si načte proměnné z projektu, takže nemusíme nic vkládat ručně. To je velmi výhodné pro větší projekty.
Klikněte na obrázek pro zvětšení

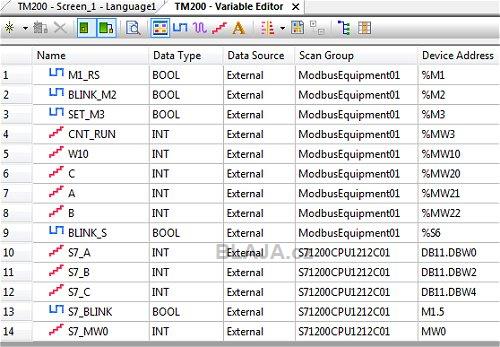

Všechny naše tagy na dvě různá PLC, Easy Modicon M200 a Simatic S7-1200.
Kompletní projekt pro dvě PLC, v každém probíhá výpočet jednoduché rovnice A + B = C.

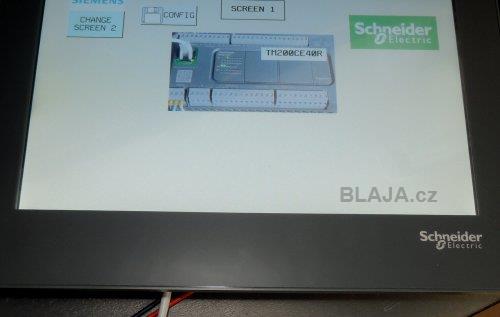

Jak nám aplikace na obě PLC funguje, je vidět na našem ideu v závěru. Všimněte si v horní části tlačítka s ikonou diskety a popisem CONFIG.

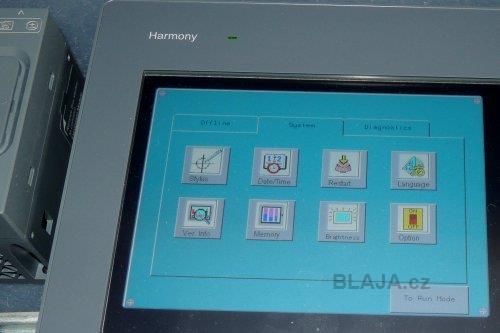

Tim tlačítkem se jednoduše dostaneme do menu samotného HMI a můžeme si upravit nastavení dalších parametrů.

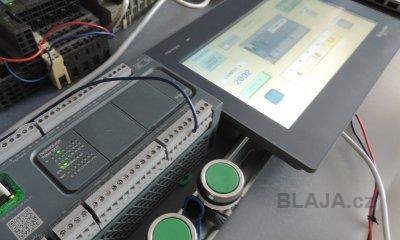

Koukněte na naše krátké video, jak Easy Harmony ET6 funguje se dvěma PLC přes Ethernet. Two minutes video.
Závěr:
Dotykové HMI s Ethernetem za bezva cenu, a hlavně s programovacím software zdarma, navíc od velké společnosti s podporou a zastoupením jak dnes, tak za deset let. Jednoduchou aplikaci vytvoříte raz dva.
Celá nová řada Easy Harmony ET6 zahrnuje velikosti od 7" až do 15", což je dostatečné pro hodně aplikací.
Videa Schneider k Easy Harmony ET6:
Video Harmony ET6 obecný přehled https://www.youtube.com/watch?v=g2yrRSxYCHY
Vijeo Designer Basic Tutoriál 1 https://www.youtube.com/watch?v=4JQ6QA8pNiE
Vijeo Designer Basic Tutoriál 2 https://www.youtube.com/watch?v=sY_O12wYEmk
Jaroslav Blažek
