PLC Mitsubishi FX1n-24MR.
Opět zapojení kabelu RS422 <-> TP177B.
Nastavení spojení WinCC flexible.
Adresace WinCC flexible tagů.
Nějaká obrazovka na TP177B.
Kus PLC programu který běží v PLC.
A už to frčí Mitsubishi FX1n-24MR s TP177B.
Omron CJ1M.
CJ1M s komunikačním modulem SCU41.
Zapojení kabelu komunikace s panelem TP177B RS422.

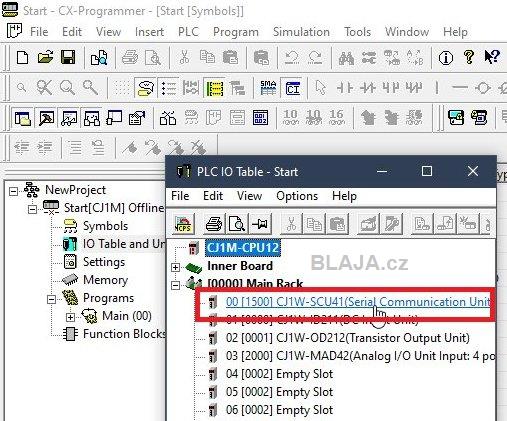

Komunikačním modul SCU41.
Nastavení Host link pro komunikační modul SCU41 - Port1.
Komunikační mód Host Link a parametry.
A opět RS422 komunikace ve WinCC flexible.

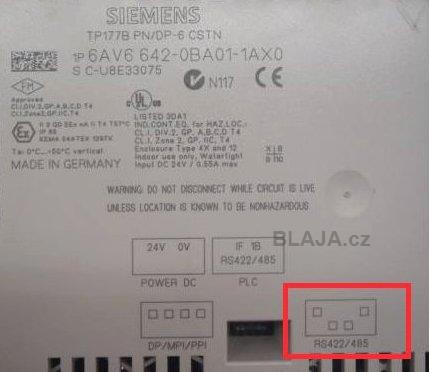

Kontrola nastavení DIP přepínačů na TP177B.

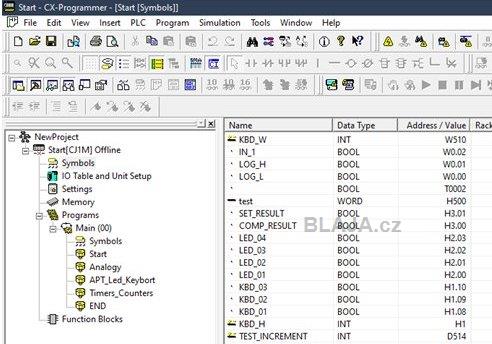

Omron a symbolika proměnných.
Něco z PLC programu pro Omron.

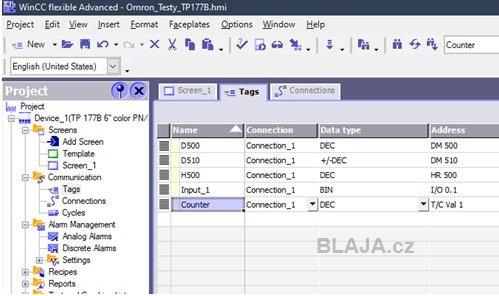

A tagy ve WinCC flexible.

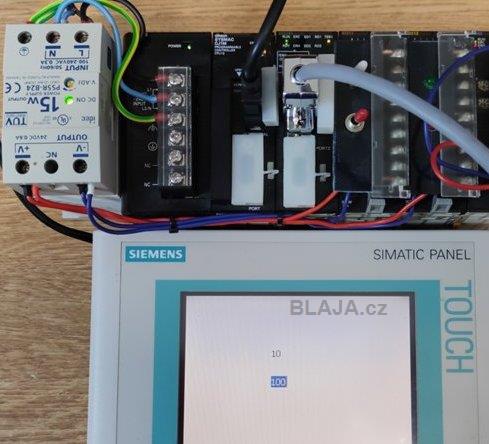

A jedeme, jedeme, Omron CJ1M s TP177B.
Simatic S5100.
Tak tohle to je trochu historie, Simatic řady S5.
Tady to nebude úplně jednoduché, budeme potřebovat dva převodníky. Jeden z TTY na RS232 což je originál kabel.
A druhý pak z RS232 na RS422.
Tady je to celé komplet, CPU - AG/TTY - RS232 - RS422 - TP177B.
A tagy. Věřím, že některým čtenářům datové typy KM a DH už nic neříkají.
Zase nějakou obrazovku.

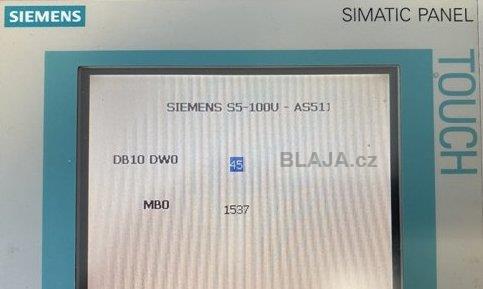

A už nám to fachčí, Simatic S5 a TP177B.
Závěr:
Možná si někteří z vás ani neuvědomí, kolik je za těmito ukázkami ukryto práce a studia komunikačního hardware. Také pamatujeme doby, kdy nejběžnější linkou byla RS232 s datovými žílami 2-3 a 5 na GND. Na větší vzdálenosti se pak využila linka RS485. A to každé PLC vyžaduje jiný software pro programování, nahrávání PLC programu bývá často zase trochu jinak.
Ještě jednou děkujeme za ukázky. :)
Jaroslav Blažek
