Panasonic je první společnost, které se podařilo zlepšit radiální citlivost pyroelektrických PIR snímačů vyvinutím speciální čočky. Patentovaná optika nové široké detekce ve vodorovném směru má velkou detekční oblast: 150° (horizontální) x 35° (vertikální). Díky mnoha variantám a různé spotřebě proudu (1, 2, 6 a 170 μA) je senzor vhodný pro systémy napájené kabelem i bateriemi.

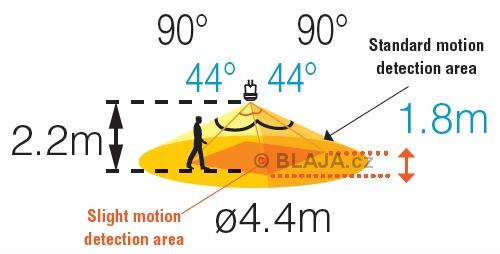

Pyroelektrické pasivní infračervené senzory používají čočky k nasměrování přicházejícího tepelného záření k senzorovým prvkům. Pokud se do detekční oblasti dostane objekt, který má různou teplotu než okolí, tak snímač reaguje. Doba odezvy a detekční vzdálenost snímače jsou samozřejmě ovlivněny parametry jako je okolní teplota nebo velikost, rychlost a směr objektu. V podstatě jsou tangenciální pohyby (pohyb v úhlu 90° vůči čidlu) snadněji detekovány než pohyby radiální. To znamená, že detekční vzdálenost je menší, pokud se objekt pohybuje směrem ke snímači. A to je přesně oblast, kde se uplatní nová široké detekce ve vodorovném směru.

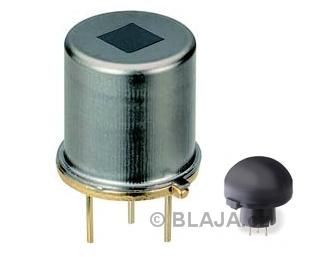

Nový infračervený snímač společnosti Panasonic je vybaven inovativním a patentovaným objektivem, který zvyšuje citlivost snímače na radiální pohyby. Není to poprvé, kdy se společnosti Panasonic podařilo vytvořit nový milník ve vývoji senzorů pohybu a jejich optiky. Na obrázku zvětšený holý senzor.

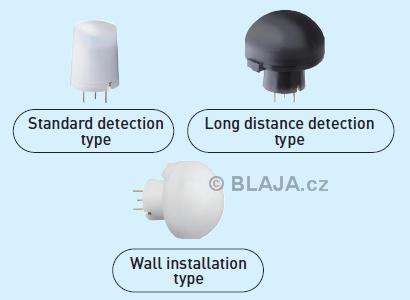

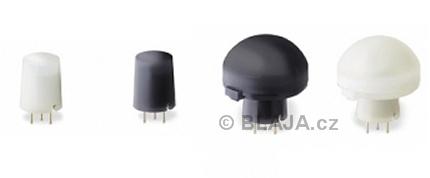

Nový typ doplňuje rodiny produktů EKMCxxx a EKMBxxx s digitálním výstupem (TTL / LVTTL) a různými pohotovostními proudy 1μA, 2μA, 6μA a 170μA. Tímto způsobem mohou být snímače použity v systémech napájených kabelem i bateriemi. Horizontálně široký typ detekce má vodorovné zorné pole 150° a vertikální zorné pole 35° (+10° / -25°). Stejně jako u ostatních typů detekce jsou čočky k dispozici v bílém, perleťově bílém nebo černém provedení.
Nízký profil a mnoho barevných variant umožňují i esteticky příjemnou integrací senzorů do moderních budov a aplikací pro správu objektů jako jsou:
- Termostaty pro regulaci vytápění podle potřeby
- Automatické spínače světla pro detekci přítomnosti lidí
- IP kamery pro odesílání aktualizací stavu v závislosti na situaci
- Infračervené poplašné systémy pro dveře a okna
- Inteligentní kancelářské aplikace pro řízení pracovišť se zaměřením na snížení nákladů
- Displeje s funkcí probuzení vyvolané pohybem
Na základě požadavků zákazníka doporučí Panasonic nejvhodnější PIR senzor a poradí v detailech, jako je např. způsob, jak naučit snímač ignorovat některé části detekční oblasti.
Videoukázka pyroelektrický pasivní infračervený snímač, využití v praxi.
https://www.youtube.com/watch?v=cHuemR9DE5A&feature=youtube
Závěr:
Díky modulárnímu portfoliu produktů je výrobce schopen vyřešit velké množství aplikací. Navíc rychle reaguje na měnící se potřeby trhu bez nutnosti dělat od začátku celý návrh součástek. To je v dnešním rychle se měnícím světě internetu věcí (IoT) zvláště důležité. Jsou tím zaručeny krátké vývojové cykly a tím rychlé a spolehlivé umístění na trhu.
Jaroslav Blažek
