Siemens rozšiřuje nabídku časových relé

  • neděle, 11 leden 2015 03:00

Společnost Siemens rozšířila portfolio monitorovacích a řídicích relé o novou typovou řadu časových relé Sirius 3RP25, která slouží k časově řízenému spínání v průmyslových aplikacích.




Časová relé 3RP25 se vyznačují moderním konstrukčním řešením krytu, mohou být vybavena polovodičovým výstupem a funkcí Watchdog. Tato nová časová funkce se v průmyslových aplikacích používá především k jednoduché realizaci kontroly doby taktu cyklických procesů, např. na dopravnících. Provedení relé s polovodičovým výstupem, který spíná bez opotřebení, jsou vhodná pro úlohy se spínáním v krátkých časových intervalech, jako je např. řízení podélného posuvu na lisovacích strojích.

Sirius 3RP25

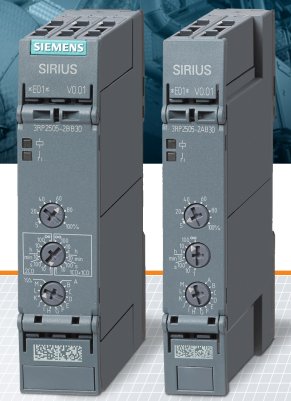

Běžné časové funkce jako zpožděný rozběh (přítah) nebo zpožděný návrat (odpad) lze realizovat pomocí relé s jednou časovou funkcí. Univerzální uplatnění najdou i multifunkční časová relé, u nichž lze zvolit jednu z až 27 časových funkcí.

Sirius 3RP25

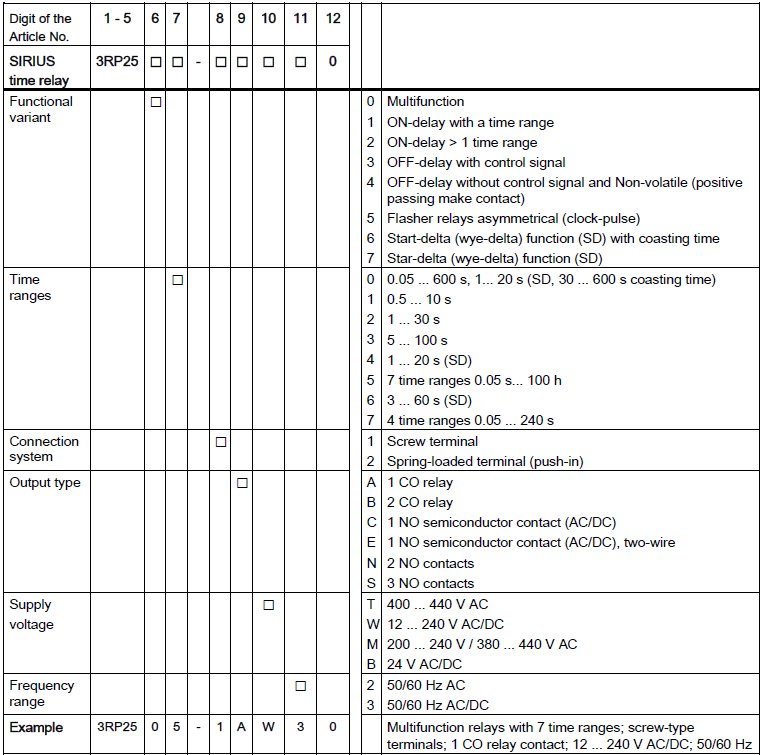

Přehledná tabulka typů nové řady 3RP25, podle které uživatel jednoduše vybere buď relé s jednou funkcí nebo multifunkční, zvolí potřebné napájecí napětí a typ výstupu.

Poznámka: kontakt CO znamená přepínací kontakt.

Klikněte si na obrázek pro zvětšení.



Sirius 3RP25

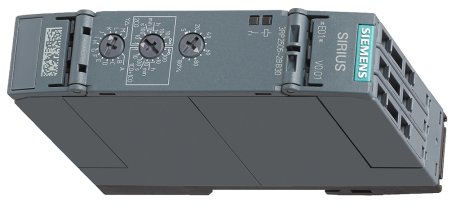

Nové časové funkce otevírají časovým relé Sirius 3RP25 nové aplikační možnosti, např. při řízení kompresorů, výtahů nebo strojů dřevozpracujícího průmyslu. Nastavení a výběr funkce u multifunkční varianty se provede jednoduše pomocí otočných přepínačů na čelní straně přístroje.

Sirius 3RP25

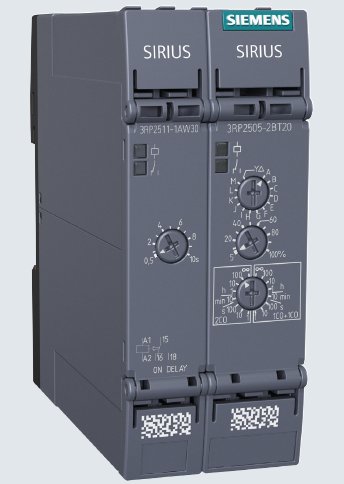

Vlevo relé 3RP2511-1AW30 s funkcí ON-delay (zpožděný přítah), šroubové připojení, jeden přepínací kontakt, univerzální napájení 12-240VAC/DC, 50/60Hz. Tyto přístroje s jednou časovou funkcí jsou široké 17,5 mm a zabírají tedy minimální zastavěný prostor v rozvaděči. Na výšku potřebují 100mm, hloubka 90mm. Většinu časových relé lze napájet střídavým i stejnosměrným napětím v rozsahu 12 V až 240 V. Díky tomu se snižuje celkový počet provedení téměř na polovinu v porovnání s předchozí řadou 3RP15.

Sirius 3RP25


Závěr:

Redukce počtu variant zjednodušuje projektování, servisní činnosti a snižuje náklady související s logistikou. Nová časová relé splňují požadavky na mezinárodní certifikaci, proto jsou vhodná do zařízení, u nichž se předpokládá export do celého světa.

Jaroslav Blažek


Doplňující odkazy k článku:

ON-line katalog 3RP25https://mall.industry.siemens.com/mall/en/uk/Catalog/Products/10228579

Manuál nové řady relé 3RP25: http://support.automation.siemens.com/WW/view/en/103532830
