Safety CPU jsou nyní v nabídce Siemens pro všechny řady, počínaje starší S7-300/400, přes S7-1200 a také pro nejvyšší S7-1500. My si ukážeme hlavně novou řadu S7-1200FC (failsafe controller), vyzkoušíme FC moduly také na I/O periferii Profinet a třeba i distribuované Profinet moduly jiných výrobců. Ovšem všechno pěkně po řadě.

Jako obvykle to není ihned a budeme přece jen potřebovat něco navíc. Nejprve tedy instalace patřičného software, bez něj to opravdu nepůjde. TIA Portal V13 je nutné doplnit o STEP7 Safety V13 včetně všech SP. To není ale vše, dále bude nutné dostat do HW katalogu všechny potřebné SAFE moduly. Takže jdeme na to krok za krokem.


Zdaleka tohle není celá řady SAFETY produktů Simatic, již delší dobu je na trhu SAFETY verze pro I/O periferii ET200S, dále také varianta CPU S7-1500FC a nejnovější S7-1200FC. Poslední dvě jmenované samozřejmě pro prostředí TIA Portal.

S7-1200 Fail-Safe CPUs


Samotné bezpečnostní CPU řady S7-1200FC jako samostatné PLC nám ovšem není k ničemu, jak je vidět bude nezbytné k němu připojit také nějaké FC moduly pro vstupní a výstupní signály. Přímo na CPU totiž žádné SAFE I/O nejsou, což může být pro spoustu uživatelů nemilým překvapením, ale je to tak.

S7-1200 Fail-Safe CPUs

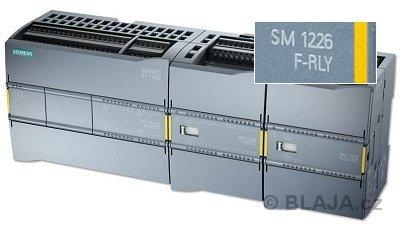

Zde jsou vidět kompletní dostupné moduly a CPU pro SAFETY sestavu S7-1200FC. SAFETY PLC se od běžného CPU liší, kromě žlutého pásku, přítomností SAFETY funkčních bloků, programu a samozřejmě homologací pro všechny bezpečnostní funkce. Veškeré komponenty jsou certifikované dle norem EN 62061 a ISO 13849 a dosahují bezpečnostní úrovně SIL3.

S7-1200 Fail-Safe CPUs


Proto je nutné instalovat do TIA Portal ještě softwarové doplnění S7 SAFETY. Software Safety Basic rozšiřuje TIA portal právě o možnosti konfigurace a programování bezpečnostních PLC řady S7-1200FC. A pozor, je vhodné mít poslední dostupné aktualizace, tedy V13, dále SP1 pro V13 a tento update 5.

S7-1200 Fail-Safe CPUs


Všechny aktualizace jsou na webu podpory Siemens. Jak jsme již několikrát zmiňovali, jsou dostupné jen pro registrované a přihlášené uživatele. Stažené soubory se nyní již vždy rozbalí do patřičné složky na PC, nechceme li ihned zahájit instalaci, nezapomenout zaškrtnout patřičné políčko.

S7-1200 Fail-Safe CPUs

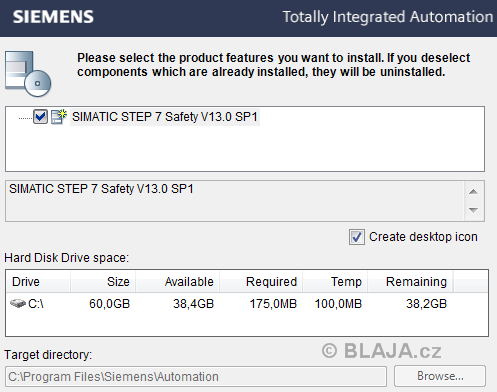

Samotný S7 SAFETY není kupodivu nijak veliký balík, instalace je hotová raz-dva.

Software S7-SAFETY se kupuje zvlášť, není součástí instalace STEP7, ale k dispozici je také 21-denní trial verze na vyzkoušení a pokusy.

S7-1200 Fail-Safe CPUs


V samotném prostředí TIA portal v informačním okně ohledně instalovaného software se přesvědčíme o verzích všech komponent. I tyhle verze budou pro práci se SAFETY funkcemi stačit, ale jak uvidíme příště, bude opravdu lepší časem jít na poslední update.

S7-1200 Fail-Safe CPUs

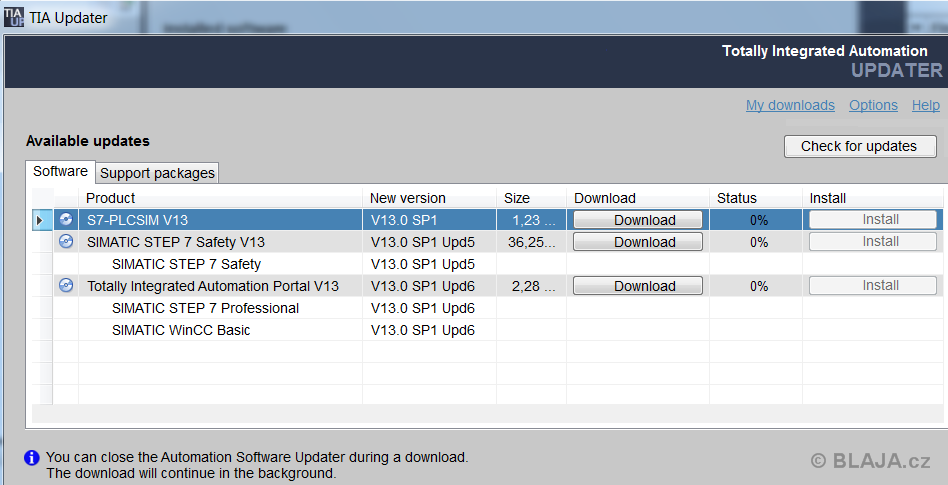

Součástí software TIA Portal je ale výborný TIA updater, který sám vyhledá dostupné aktualizace všech instalovaných komponent.

Klikněte na obrázek pro zvětšení.

S7-1200 Fail-Safe CPUs


Pokud se náhodou zamotáte v instalaci různých verzí a jejich pořadí, není to žádný problém, instalátor si všechno ohlídá a upozorní Vás na nevhodný postup.

S7-1200 Fail-Safe CPUs


Pokud je vše v pořádku, TIA nabídne už při vložení komponenty S7-1200 do projektu čtyři nové CPU FC.

Klikněte na obrázek pro zvětšení.

S7-1200 Fail-Safe CPUs


Marně ale budeme hledat k těmto CPU vstupní a výstupní moduly. Jak je vidět, nejblíže jsme u FC modulů pro ET200S, na které přijde řada později. Moduly SM 1226 opravdu zatím v našem hardwarovém katalogu chybí.

S7-1200 Fail-Safe CPUs


Na webu podpory Siemens samozřejmě jsou tyto moduly uvedeny jako aktuální a je nezbytné instalovat do TIA Portal poslední HSP, tedy Hardware Support Packages.

S7-1200 Fail-Safe CPUs

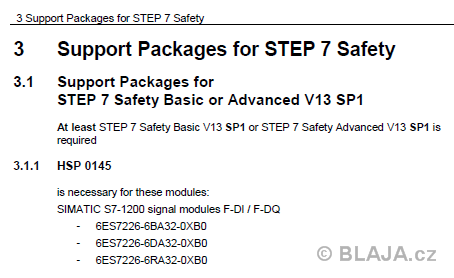

Stačí nahlédnout do popisu obsahu u posledního HSP a je ihned vidět co nám schází, důležité je právě to číslo HSP 0145. Celý komplet HSP lze stáhnout jako samostatný balík o velikosti cca 500MB a z něj si vybrat jen co je potřeba přesně podle uvedeného čísla.

S7-1200 Fail-Safe CPUs


Nebo využít internetového připojení a přímo z TIA updater tuto komponentu instalujeme. Protože se jedná jen o 880 KB, je tato verze aktualizace velmi rychlá.

S7-1200 Fail-Safe CPUs


Stejně jako v případě instalace přímo ze souboru, pokud zrovna nemáme připojení k internetu, třeba někde u stroje.

Klikněte na obrázek pro zvětšení.

S7-1200 Fail-Safe CPUs

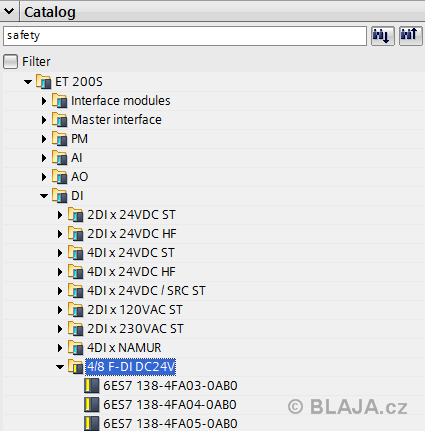

Tak a konečně jsme se dopracovali k tomu, že v hardwarovém katalogu TIA Portal máme dostupné všechny potřebné SAFETY komponenty.

S7-1200 Fail-Safe CPUs


Ty již jednoduše převedeme přímo do našeho projektu SAFETY CPU. A co dále, uvidíme příště.

S7-1200 Fail-Safe CPUs


Závěr:

Software S7-Safety nabízí jednotné prostředí pro standardní i bezpečnostní program, jednoduché programování v LAD nebo v FBD, rychlé propojení s vizualizací, dále snadný a rychlý vývoj bezpečnostní aplikace a výpis bezpečnostního programu jako podklad pro jeho revizi. Jak to ale vypadá a funguje ve skutečnosti, si ukážeme v dalším článku.
