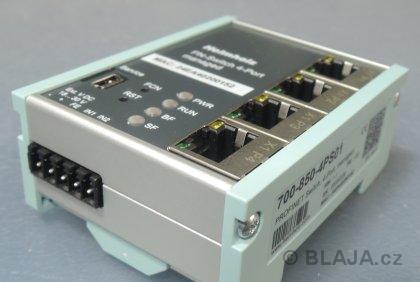

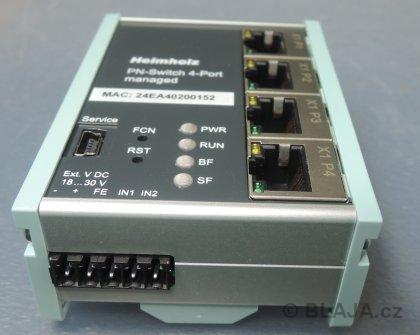

Celá konstrukce je vestavěna do profilové lišty z hliníkové slitiny s upevněním na DIN. Jak je vidět porty jsou umístěny z čelní strany, takže se vše vejde hezky do skříně mezi kabelové žlaby a připojení RJ45 konektorůje pak jednoduché a nikde nic nepřekáží. DC napájení (cca 250mA) je vyvedeno na malou svorkovnici ze spodní strany. Rozměrově si switch řekne o 59 x 75 x 35mm. K dalšímu nastavení slouží vestavěný webový server, nebo GSDML soubor, další konfigurace možná přes příkazové řádky (Telnet, SSH). Přepínač dále nabízí LLPD, DCP, SNMP diagnostické alarmy, zrcadlení portů, statistiky a synchronizaci času přes SNTP. V neposlední řadě ovládá Media redundancy protokol, funguje jako klient na portech 1+2.

Zbytek technických detailů na odkazu v závěru článku.

Že se jedná o novinku, napoví i výrobní číslo 338 na boční straně konstrukce. Uvedený firmware 1.00 je možné upgradovat přes zmíněný webový server, samozřejmě vždy jakmile bude k dispozici.

Konstrukce switche do profilové lišty je elegantní a praktická. Stačí odstranit boční kryt a ihned je vidět, jak je vše uvnitř poskládáno.

Celá sestava dvou plošných spojů se jednoduše vysune z lišty ven. Dovolili jsme si přepínač rozdělat, abyste viděli, jak je vše uděláno, že se jedná opravdu o trochu složitější zařízení.

Pak už stačí jen správně dodržet opačný postup a celou sestavu zasunout do správných drážek.

A připevnit zpět boční zákryty. Berte výše uvedené obrázky jako zajímavou ukázku konstrukce, prakticky se nepředpokládá nějaké rozdělávání uživatelem.

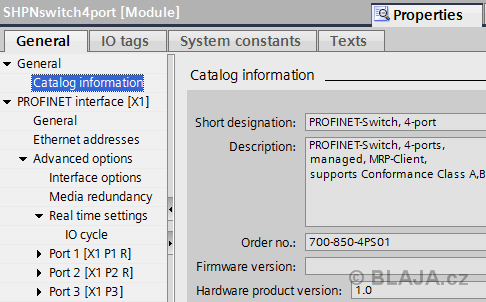

Pokud potřebujeme využít některou z manažovatelných funkcí v Profinet aplikacích, stačí pro konfiguraci GSDML soubor.

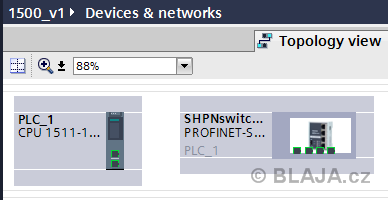

Asi takto, například přepínač zapojený v "ring" topologii s MRP.

Přes uvedený GSDML soubor jsou dostupné všechny potřebné funkce v projektu.

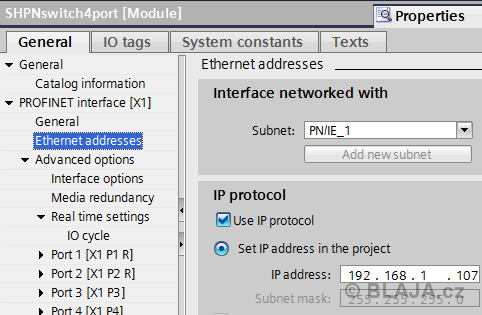

Také nastavení IP adresy. My jsme si něco z těchto funkcí prakticky ukázali například v článku ohledně Media Redundancy Protocolu (MRP) tady.

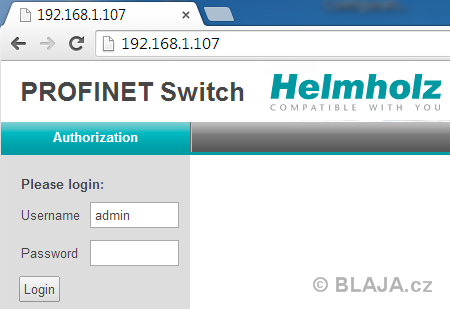

Dáváme-li přednost nastavení přes vestavěný webový server, stačí běžný internetový prohlížeč. Webový server dostal zcela nové jádro a dokáže se mimo jiné velmi dobře přizpůsobovat různým oknům prohlížeče. Po prvním přihlášení je ale nutné změnit přihlašovací údaje, tvorba uživatelů s různými přístupovými právy, jak jsme zvyklí s adaptéry REX, zatím není možná.

Není ani nezbytné nastavení nějak vymýšlet, jednoduše jej připojíme do obvodu a vše funguje. Rozdělíme si Profinet linku tak jak potřebujeme, třeba podle obrázku do hvězdy.

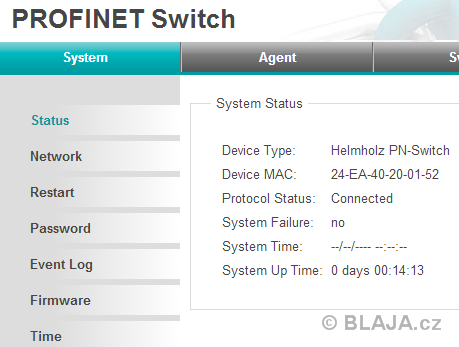

V samotném přepínači je přes webový server přístupné veškeré nastavení ve čtyřech hlavních záložkách, v první "Systém" máme všechny volby viditelné v levé části.

Menu záložky "Agent" nabízí kromě jiného informace o hardware a firmware přístroje.

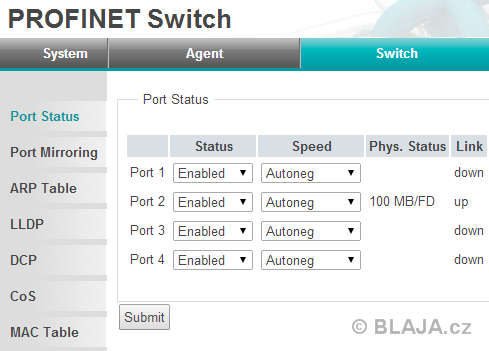

V menu "Switch" najdeme vše související s aktivitou samotného přepínače.

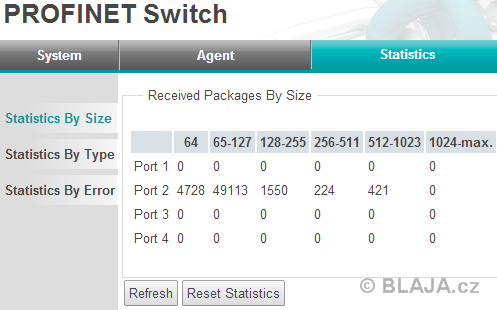

Menu "Statistics" je jasné, kontrola kolik nám toho přes switch proteklo.

Na fyzické digitální vstupy IN1 a IN2 na svorkovnici napájení jsme nezapomněli, u této firmwarové verze nejsou zatím funkční, dočkáme se v průběhu letošního roku možnosti aktivovat/deaktivovat některé porty. Dále vývojáři Helmholz slibují rozšíření parametrů nastavitelných přes webový server, synchronizovat interní čas přes Profinet (to bude užitečné) a pokud potřebujete více portů, přibude větší, osmiportová verze switche.
