Opět CPU1516F-3 PN/DP označení 6ES7 516-3FN01-0AB0. Technické detaily najdete tady. Nutnost osazení paměťové karty, v opačném případě žádná dostupná paměť v CPU není. Jedná se o Load memory.

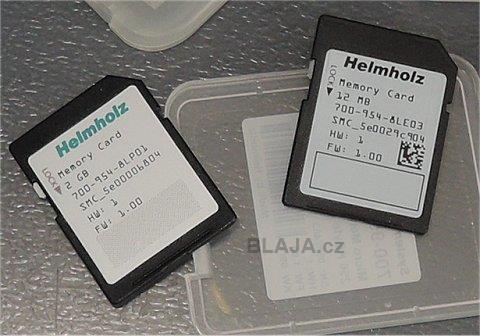

Vezmeme dvě MC karty a na každou nahrajeme projekt jinou verzí TIA Portal. Na velikosti v tomto případě nezáleží. :).
Nejprve TIA Portal V16, a kartu 2GB.

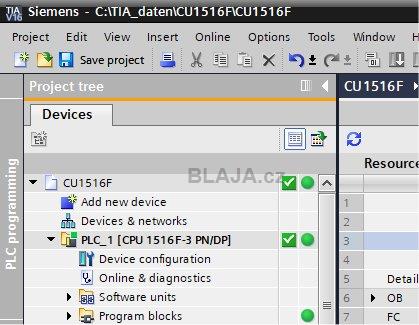

TIA Portal V16 všechno funguje, mrkněte na název projektu a PLC.
Tyto údaje najdeme i na displeji CPU. Název projektu, verze software TIA Portal a jméno CPU.

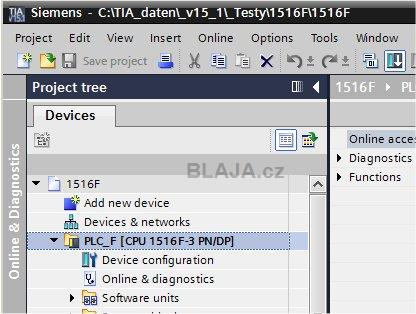

Jiná paměťová karta a TIA Portal V15.1. Opět zkontrolujeme název projektu a PLC.
Jiný název projektu, verze software TIA Portal a jméno CPU proti verzi V16.
Bez potíží vypneme CPU, vložíme jinou kartu a okamžitě vše jede. Konfigurace portů zůstává uložena v PLC, takže spojení online funguje ihned, není potřeba nic upravovat.
Na vidoukázce jsou detaily kontroly velikosti Load memory (MC karty) na displeji CPU 1516F.
https://www.youtube.com/watch?v=PJTh89Qjf3w&feature=youtube
Závěr:
Snažili jsme se vám aspoň něco ukázat s vyšší řadou PLC, přičemž většina údajů platí i pro méně výkonné PLC. CPU jsme neměli půjčeno nijak dlouho a taky trial licence na TIA portal byla časově omezena.
Jaroslav Blažek
