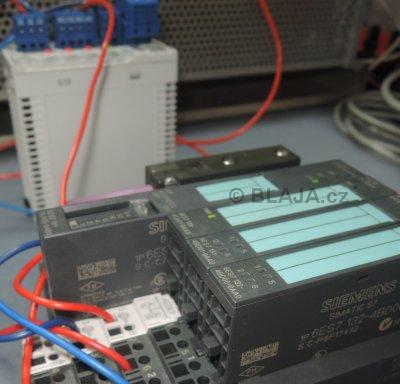

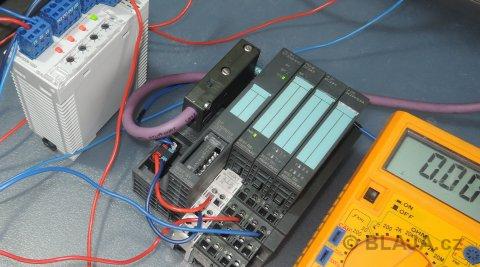

My jsme si to v našem zkoušení ještě trochu zkomplikovali, neměli jsme do S7-315 nějakou I/O kartu, tak jsme použili vzdálené ET200S. Fungovalo to taky bez potíží a celkem rychle.

Jistič 787-1664/006-1000 pro komunikaci potřebuje jeden digitální vstup a jeden výstup. Nic víc, nic míň. Pokud potřebujete ještě, nebo jen celkový stav, tak jeden digitální vstup. Nemusíte tomu rozumět, funguje to v podstatě samo, jak je vidět i na videoukázce.

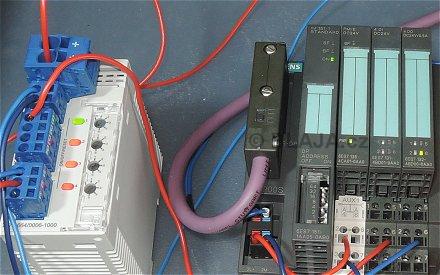

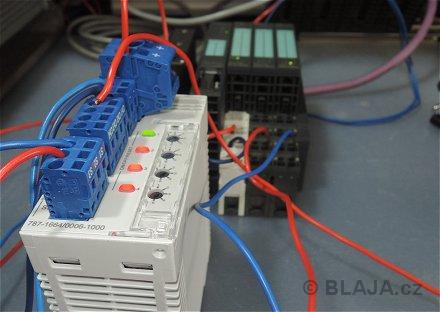

Svorky S1 a S2 z jističe připojeny na ET200S, které už si nějak poblikává vstupem a výstupem. Ostatní výstupy jističe vypnuty.

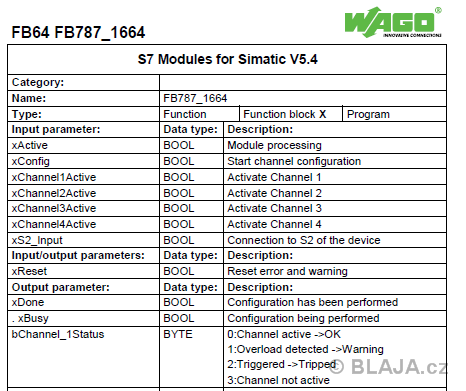

Pro SIMATIC S7 jsou k dispozici hotové bloky WAGO i se základním popisem jednotlivých I/O. Schází jen popis jak třeba ovládat jednotlivé výstupy jističe z PLC, ale na to přijdete i sami.

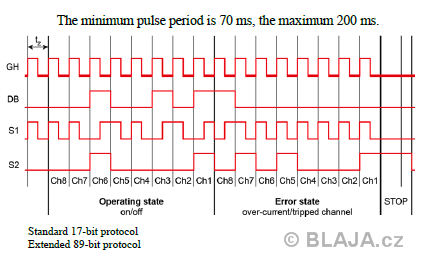

Vše jede po jednotlivých bitech, kde PLC výstupem vyšle puls a do určité doby očekává odpověď na vstupu L nebo H, další puls = další bit a tak dále. Je jasné, že než takhle funkční blok obejde celé kolečko, chvíli to trvá, uvidíme dále jak dlouho.

Ve staženém balíku najdeme funkční bloky pro všechny produkty s tímto rozhraním, pro náš jistič máme k dispozici dva, jeden s měřením navíc vstupního napětí a proudu každého kanálu, druhý standardní jen status každého výstupu a možnost ovládání jističe.

Obdobné funkční bloky budou pro TIA Portal a PLC řady S7-1200/1500 k dispozici do konce roku, měly by být již na SPS v Norimberku včetně manuálů.

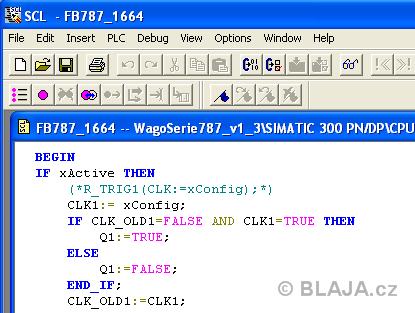

Mimochodem, WAGO bloky jsou napsány v SCL a nejsou zamknuty, tak pokud by jste se chtěli kouknout jak je to vymyšleno, pak přes SCL editor Step7.

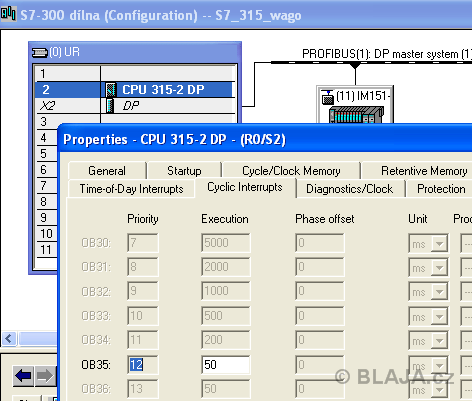

Komunikace je přesně svázána s periodou pulsů, takže funkční blok bude v časovém OB35.

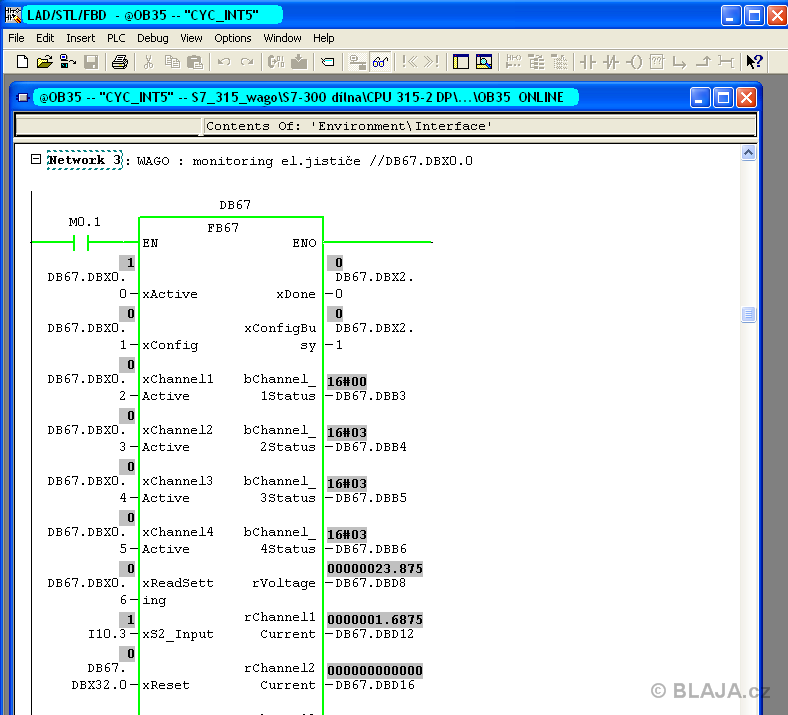

FB67 v PLC programu. Je přesně vidět použitý jen jeden výstup jističe (status kanálů) a naměřené hodnoty napětí a proudu. Ovšem tento blok používá 89 bitový protokol, tak než se data občerství, trvá to přibližně 16 vteřin. Všechna data, tedy i status kanálů, proto než se dozvíte že se něco děje, trvá to nějakou dobu. Je to dáno principem, můžete ale klidně jít s přerušením níž, je to omezené v podstatě cyklem PLC programu a hlavně schopností PLC zpracovat/generovat krátké impulsy na vstupu a výstupu v přesné časové posloupnosti. Pro tyto účely to ale stačí, nehledě na to, že blok bez měření napětí a proudu je podstatně rychlejší.

Klikněte na obrázek pro zvětšení.

I když aktuální měření vypadá na tři desetinná místa, ve skutečnosti je rozlišení nižší, osm bitů, což ale stačí.

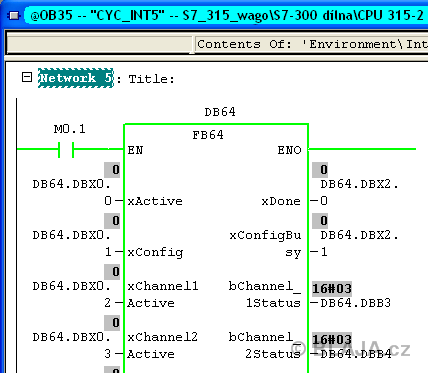

U menšího bloku FB64 již měření napětí a proudu není, stačí mu proto 17 bitový protokol, rychlost změny je úměrně rychlejší, pro stejné přerušení byla přibližně 4 vteřiny. Vše je celkem detailně popsáno v manuálu.

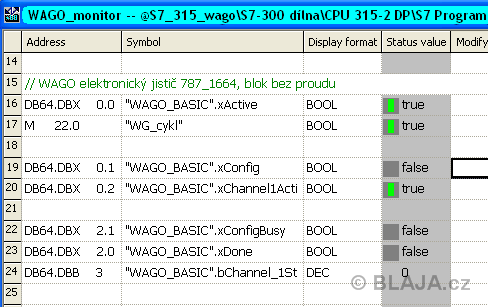

Ovládání jednotlivých výstupů jističe je pak přes patřičné vstupy funkčního bloku, například na řádku 19 a 20. Nastavíme si, v jakém stavu chceme mít každý kanál, jestli vypnut nebo zapnut a bitem na vstup "xConfig" provedeme cyklus nastavení, které se po ukončení odhlásí klasickým bitem "xDone".

Funguje to bez problémů. Na videoukázce uvidíte jak a také dobu potřebnou pro obnovení dat. Taky v závěru ukázky je vidět rozdíl v "poblikávání" při různých stavech jističe.

Komunikace elektronický jistič WAGO a SIMATIC S7.
