Ethernet a PROFINET switch 10/100/1000 Mbps

  • pondělí, 13 únor 2023 08:04

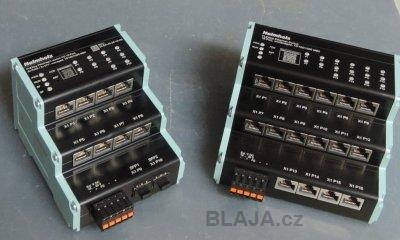

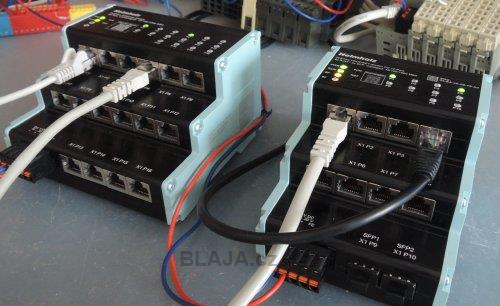

Vypadají jako stejné ale nejsou vůbec stejné. Průmyslové Ethernetové přepínače - switche, pro použití v Ethernet a PROFINET síti.


Oba umí 10/100/1000 Mbps, přičemž ten vlevo je průmyslový 1GB switch 16 portů s podporou PROFINET Class A, vpravo pak 1GB switch 10 portů který je manažovatelný s podporuje PROFINET Class B.

hswitches 06

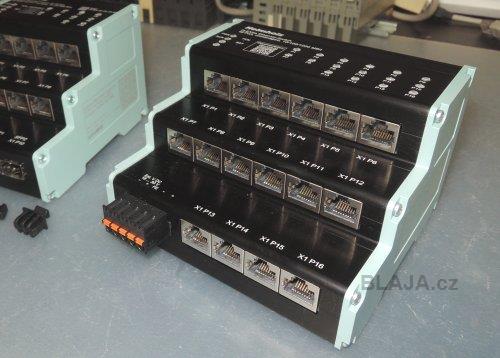

16 portový průmyslový switch RJ45, typové číslo 700-845-16S01.
- Store-and-forward architecture
- Full-/Half-Duplex
- Auto negotiation
- Auto MDI/MDI-X (IEEE 802.3u auto crossover support)
- QoS priority queues: 8
- LLDP & PTCP delay traffic blocking (for PROFINET networks)
- PROFINET Conformance Class A
- 2x 16K MAC address lookup table
- 2x 256 Kbyte memory for frame buffering
- Up to 51 Gbps high-performance memory bandwidth
- Supports Jumbo frame sizes up to 10KByte
- Redundant power supply
Rozměrově si řekne o 78 x 125 x 111 mm.

hswitches 01


Deset portů switch, osm RJ45 a dva optické, typové číslo 700-856-8FO21.
Do dvou prázdných šachet vedle svorkovnice vejdou SFP moduly, které prodává téměř každý prodejce PC, je jen nutné vybrat typ a vlastnosti, liší se například podle délky optického vedení od 500m až do 2000 metrů. Dá se pořídit i verze konvertoru na RJ45, což je ale veliká nouzovka.
- Prioritizing of PROFINET frames
- PROFINET Conformance Class B
- Assignment of a configuration via the device name
- Neighborhood detection
- Device exchange without programming device
- Ring redundancy
- Each port can be activated or deactivated
- Diagnostic messages for network problems
- Identification and maintenance data
- Opět zabere 78 x 93 x 112 mm.

hswitches 02

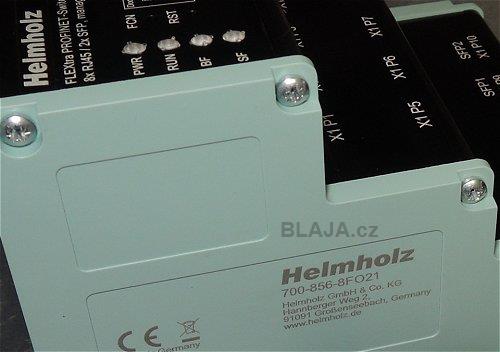

Podle typového čísla na boku pak na webu výrobce zde najdeme manuál a také samozřejmě GSDML soubory pro vložení do HW konfigurace k PROFINET master PLC, například do TIA Portal.

hswitches 03

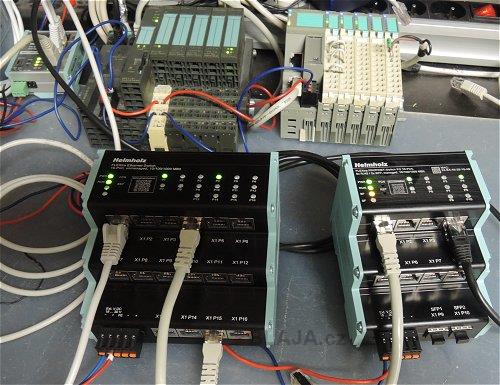

Switche funguji na první dobrou, tady není co řešit. I manažovatelný switch můžete zapojit bez jakéhokoliv nastavení, ale není to ekonomicky výhodné.

hswitches 04

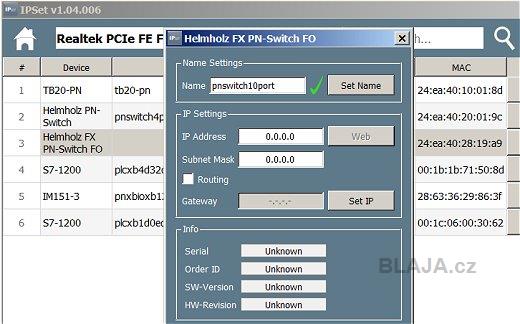

Manažovatelný switch nemá žádnou IP adresu, ve většině případů se toto nastavení provede až v HW konfiguraci PLC, obdobně jako u nějaké IM151-3 Siemens periferie, nebo jiného zařízení na PROFINET síti. Pokud si ale chcete něco připravit dopředu, je výborné použít tuto utilitu IPSet. lehce vám switch i bez IP najde a přiřadí jméno.

hswitches 11


Stejně jako IP adresu a přečte spolehlivě všechny informace o zařízení. Utilitu IPSet najdete zdarma ke stažení zde u u téměř každého produktu Helmholz.

hswitches 12

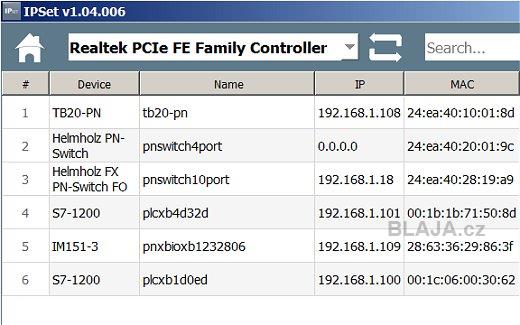

Hotovo, my máme tady ještě zapojený jeden 4-portový switch, nijak nenastavený, bez IP.

hswitches 13

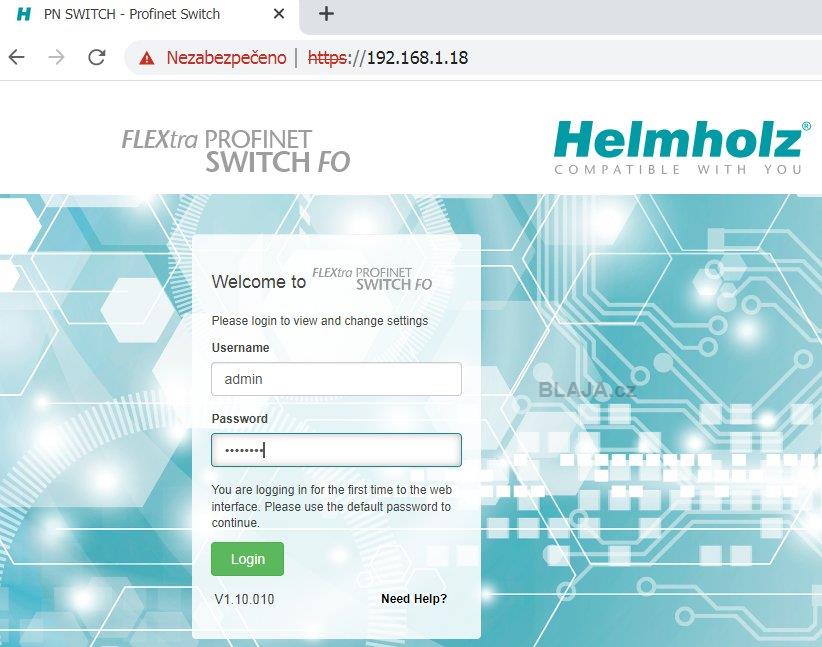

Tak první přihlášení do webového prostředí switche bude vyžadovat změnu hesla, jinak vás webový server nepustí dále. Prvotní základní heslo je výrobní číslo switche.
Klikněte na obrázek pro zvětšení

hswitches 14b

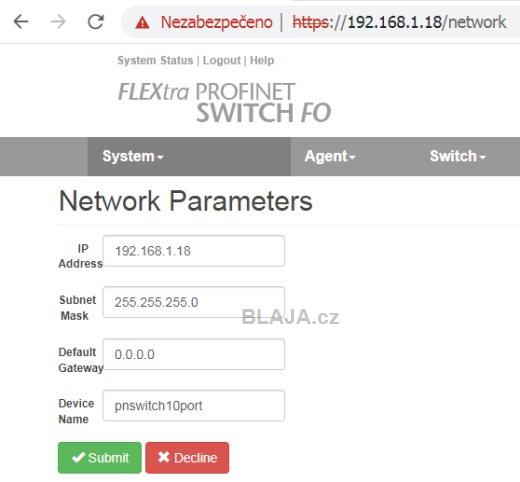

Prostředí pro kontrolu a eventuální nastavení je obdobné jako u ostatních switchů Helmholz.

hswitches 15

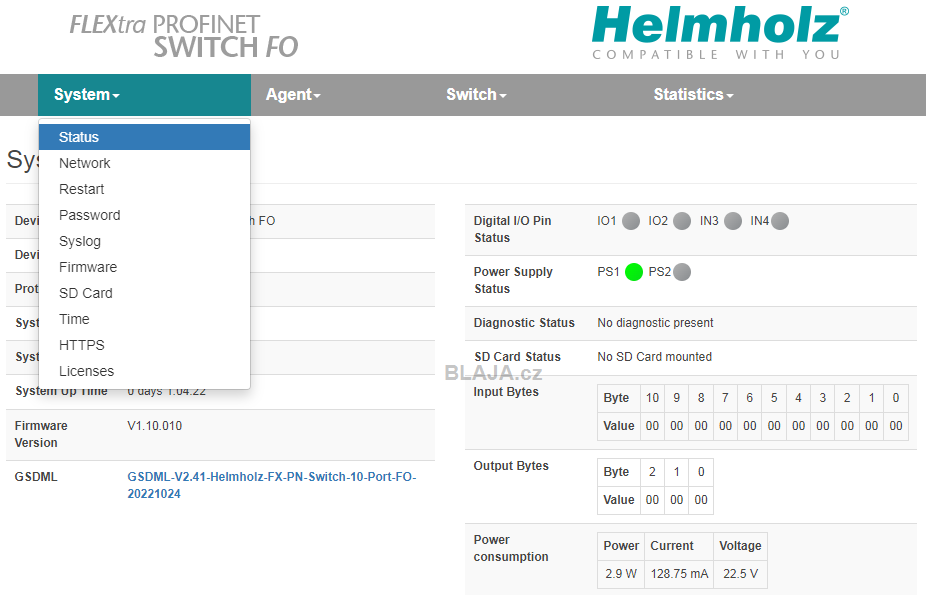

Na nějakou novinku ale přesto přijdete, v systémovém status menu přibylo měření napájecího napětí, proudu a příkonu.
Klikněte na obrázek pro zvětšení

hswitches 16b


Ve statusu portů je toho taky více, tady je ale potřeba vědět, co a jak hledáme nebo potřebujeme. Celkové nastavení manažovatelných switchů není vždy úplně jednoduché.

hswitches 17

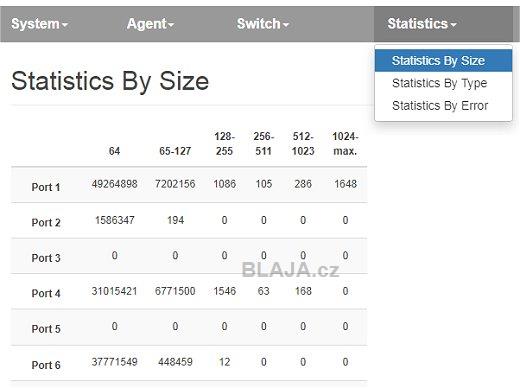

Menu pro statistiky je také obdobné.

hswitches 18

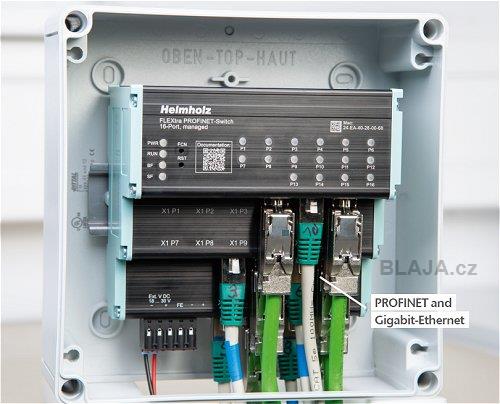

Protože tento PROFINET switch zvládá i 1Gb rychlosti, je ideální jej v praxi použít i jak pro PROFINET účastníky, tak také pro 1Gb signály, třeba od kamer.

hswitches 07

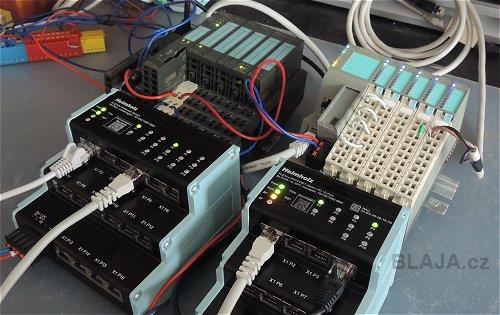

Kombinace obojího je samozřejmě také možné, ale v praxi používáme i ekonomické řešení, ne vždy je totiž použití manažovatelného switche nutné a naopak.

hswitches 05


Koukněte na videoukázku. One minute video. :)

https://www.youtube.com/watch?v=Vp1Gm2I3xOg&feature=youtube.


Závěr:
Je potřeba znovu opakovat, pro použití v PROFINET síti je vhodné používat PROFINET switche. Vyhneme se pak problémům s výpadky komunikace, jejichž příčiny se na fungujícím zařízení dost těžko hledají.

 Jaroslav Blažek


Doplňující odkazy k článku:

Průmyslové switche, kompletní potrfolio výroků najdete zde.
Helmholz Česká Republika, kontakt.
