I/O moduly pro decentralizované periferie řady ECO

  • čtvrtek, 25 leden 2018 12:06

Do PROFINET periferie Phoenix Contact kromě bezpečnostních modulů a standardních I/O přidáme moduly řady ECO, což jak uvidíme, není nic jiného než ekonomický modul, který nemá téměř žádné nastavení a funguje ihned.


Tři kousky ECO verze osmibitového výstupu, dále čtyři kanály 4-20 mA analogového vstupu a opět čtyři kanály pro připojení odporových čidel řady Pt100. Nic víc, nic míň.

inlineeco 01


Pro nás starší ale popis na jednotlivých modulech již není moc čitelný, takže jen překontrolujeme a poznamenáme si objednací čísla každého typu, což je naše jediné vodítko pro určení "kdo je kdo".

inlineeco 02


Takže první interface PROFINET společný s 4x DO a 8x DI (2703994) a za ním již naše ECO kousky, 8x DO (2702793), 4x AI 4-20 mA (2702475) a 4x RTD Pt100 (2702499).

inlineeco 03


I když se jedná o ECO moduly, nejsou o nic ochuzeny. každý kanál 4-20 mA s rozlišením 12 bitů, podle tabulky je vidět, jaká hodnota proměnné odpovídá vstupnímu proudu, pro 20 mA opravdu 16000.

inlineeco 10


Obdobně u Pt100 modulu. Rozlišení 24 bitů a navíc přibyla jednoduchá diagnostika každého kanálu, uvidíme dále, jak automaticky funguje. Pokud v proměnné není hodnota -2000 .. +8500 pak obsah v hexa odpovídá chybovému kódu v tabulce.

inlineeco 11


Než ale připojíme dekádu a všechno nám ožije, musíme si periferii správně parametrizovat, což je ale proces velmi rychlý.

inlineeco 06


Můžeme v HW katalogu TIA Portal hledat moduly podle popisu, raději ale zadáme objednací číslo modulu do vyhledávače. Ten  okamžitě v katalogu najde požadovaný díl.
Klikněte na obrázek pro zvětšení

inlineeco 12b

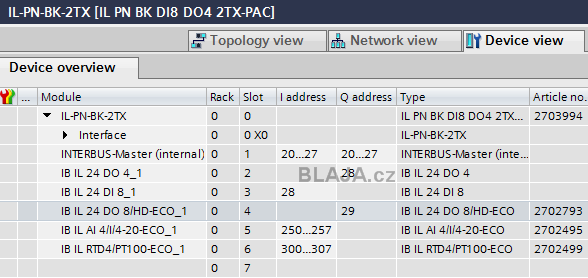

A je to. Nyní je přesně ten čas připomenout si řadu ECO - ekonomickou. Nic se totiž na modulech nenastavuje, kromě vstupních, respektive výstupních adres. Analogy začínají na 250 a Pt100 na 300. Tyhle moduly totiž jsou jen 4-20 mA a Pt100. není možné nastavit třeba 0-20 mA a nebo Pt 1000. K tomu slouží zase jiné moduly samozřejmě ECO.

inlineeco 13


Do vstupu Pt100 jsme vrazili 100 ohm odpor, proudový zase obsadila odporová dekáda pro nastavení proudu.

inlineeco 07


VAT tabulka kde je vše jasně čitelné. V analogovém proudovém vstupu velikost proměnné 16000 koresponduje s proudem 20 mA. Proměnná Pt100 zobrazuje přímo hodnotu teploty na jedno desetinné místo. Na řádku 11 a 13 je pak vidět diagnostický kód 8002, který nám říká, že vstup je otevřen.
Ten 100 ohm odpor ¨v prvním kanále podle přepočtu není 100 ohm ale 101,9 ohm. Můžete hádat proč to tak je.

inlineeco 15


Co se týče modulu 8x DO, tak jen maximální zatížení vstupu je 0,5A a na modulu není nikde vyveden nulový potenciál. Zatížit se dá i více, udrží skoro 1A, přičemž 0,6A bez potíží.

inlineeco 05


Závěr:

Ekonomické moduly nejsou žádná převratná novinka, u některých ostatních výrobců tohle funguje taky. Důležité je tohle vědět a opravdu využít modul na plno. Například pro PT1000 existuje taky ECO modul, kde se již vzhledem k rozsahu neprojeví chyby nekompenzace vedení.

Jaroslav Blažek


Doplňující odkazy k článku:

RTD modul - IB IL RTD 4/PT100-ECO - 2702499, informace zde.
Profinet vazební člen - interface sběrnice IL PN BK DI8 DO4 2TX-PAC, ke stažení tady.
