Paměťové karty v Simatic S7 300/1200/1500

  • pondělí, 06 duben 2020 14:10

Kromě standardních Siemens paměťových karet do PLC se dá s úspěchem použít karty druhého výrobce, ukážeme si a vyzkoušíme jedny takové od společnosti Helmholz přímo v PLC.

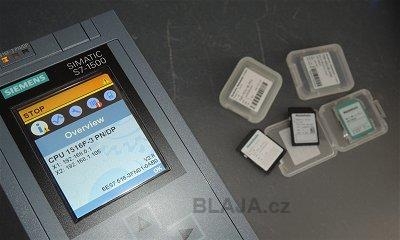

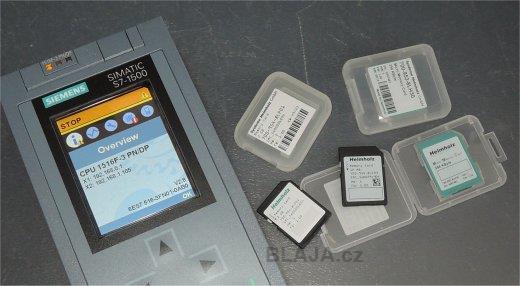

Helmholz vyrábí dva základní druhy paměťových karet, MMC - Micro Memory Card do starší řady PLC S7-300/ET200S a MC - Memory Card do S7-1200/1500.

mcards 01


Oba typy karet kopírují řady Siemens a fungují naprosto stejně. MMC karty jsou ve velikostech od 64 kByte, 128 kByte, 256 kByte, 512 kByte, 1 MB, 2 MB, 4 MB až do 8 MB. MC karty pak od 4MB, 12MB, 24MB, 256MB a 2GB.

mcards 02

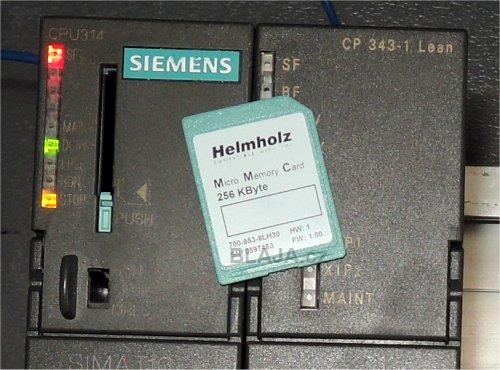

Pro řadu S7-300 a ET200S máme k dispozici 256 kByte a nějaká paměťová karta musí být do S7-300 vložena.

mcards 03


Pro řadu 1200/1500 to neplatí tak doslova, S7-1200 nevyžaduje paměťovou kartu pro Load memory, ale paměť se touto kartou výborně rozšíří. S7-1500 naopak bez paměťové karty nejede, oblast Load memory je celá daná velikostí této karty.

mcards 04

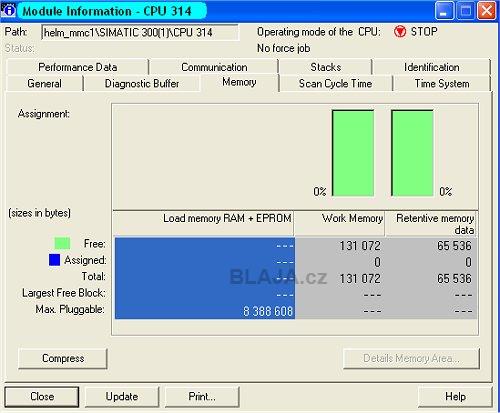

Load memory v S7-314. PLC sice nejede, ale dá se k němu připojit a online přečíst že Load memory je prázdná.

mcards 10

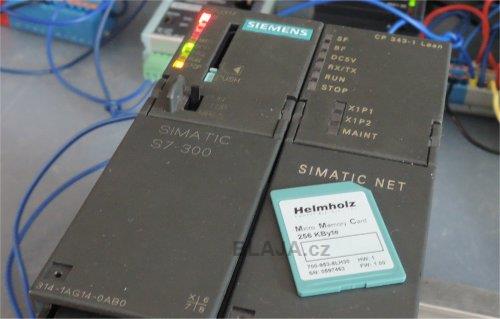

Nezbude než tam šoupnout naši 256 kB MMC kartu.

mcards 11


Funguje to jak má, ani jsme tam nevkládali nějaký větší program.

mcards 12

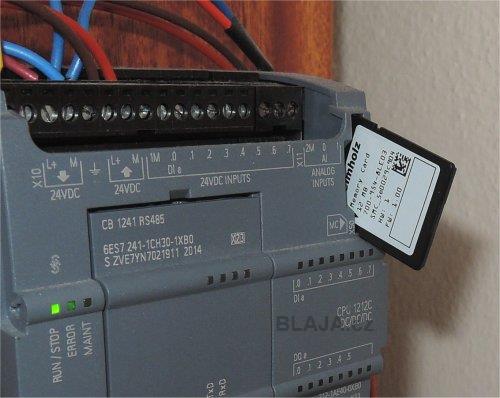

12 MB MC karta připravena pro Simatic S7-1200.

mcards 14

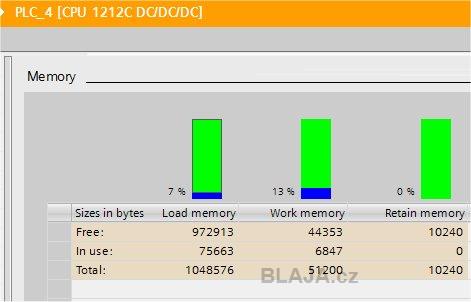

Bez ní má tato CPU 50 kB Work memory a  1 MB Load memory. Jedná se o staší CPU a vždy s dalším FW a novější verzí jsou oba paměťové prostory větší a větší.

mcards 15


Ale tady se to zadrhlo, což se může klidně stát, když nepoužijete novou kartu, ale vytáhnete jako my nějakou neznámou ze šuplíku. Žádná Load memory. :)

mcards 16

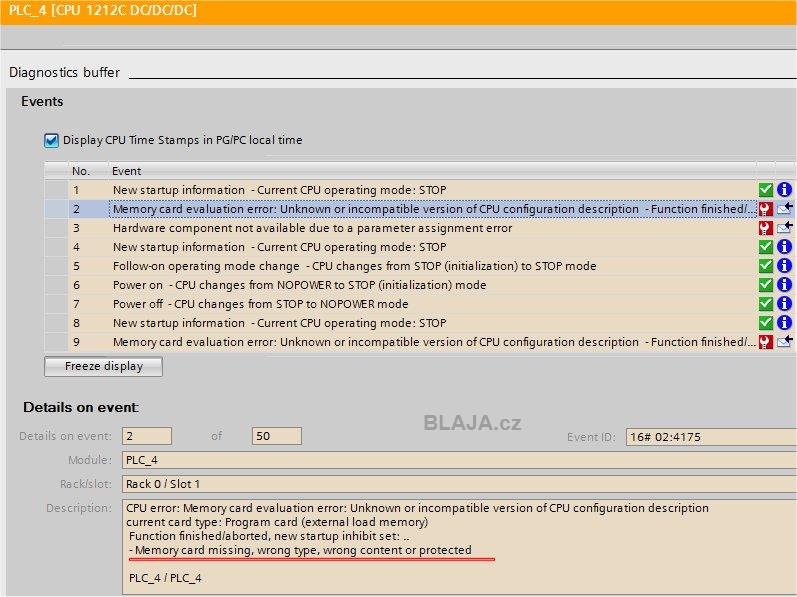

Diagnostický buffer nám ohlásí chybu na paměťové kartě. Nemusíme se bát, Helmholz karty jsou stejné jako Siemens, problém je mnohem prozaičtější.
Jedná se o kartu, která již byla použita v jiné řadě CPU, konkrétně S7-1500 a pro použití v S7-1200 je nutné ji znovu naformátovat a naopak. Zde nezáleží na výrobci karet, jedná se o princip. My jsme ty karty měnili jako v mariáši, tak jsme nechtě vyzkoušeli i tuto variantu.
Klikněte na obrázek pro zvětšení

mcards 17b

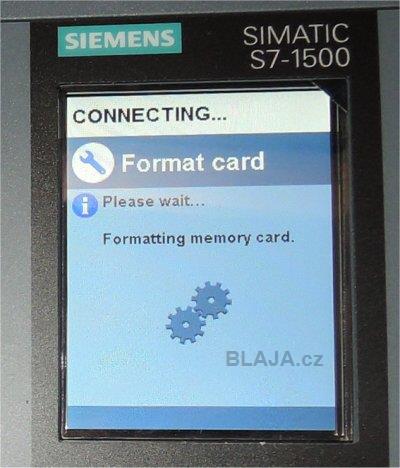

Dříve se to dělalo a ještě stále dělá v TIA Portal a čtečce paměťových karet, což není moc pohodlné, mnohem lepší je využít nějaké PLC řady 1500, které má tuto funkci vestavěnou a spouští se z menu ovládacího panelu.

mcards 18

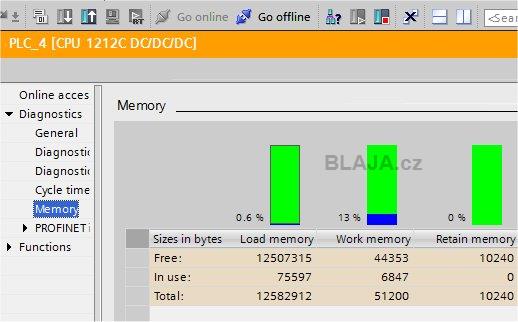

Po naformátování karty ta již bez potíží v naší CPU 1212C funguje. Load memory se nám 12 MB kartou hezky nafoukla.

mcards 19

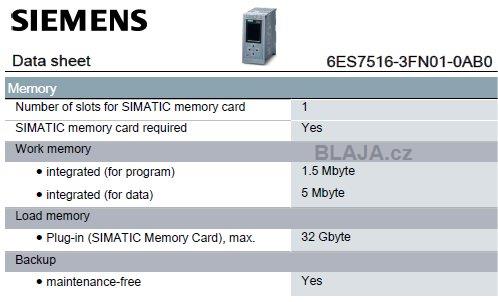

Zajímavé to bude u PLC S7-1500. Jak je vidět z katalogového listu, Load memory se dá instalovat až do velikosti 32 GByte.

mcards 20

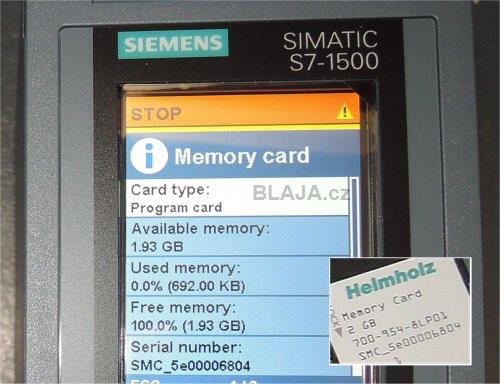

Nejprve zkusíme 2GB kartu, CPU 1516F ukáže na displeji také sériové číslo karty pro ověření, že je to ta naše.

mcards 22

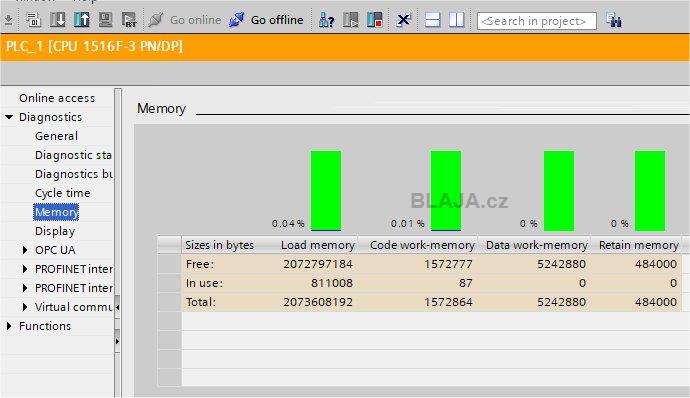

Následné rozložení paměti CPU1516F v TIA Portal, karta 2GB.
Klikněte na obrázek pro zvětšení

mcards 21b


Jak jsme uvedli výše, i menší kartu 12 MB, kterou jsme měli před chvílí funkční v S7-1200, musíme také před použitím v S7-1500 formátovat. V praxi ale tahle situace nastane jen při nějakých pokusech, nové karty fungují bez problémů tam kde je strčíte. :)

mcards 25

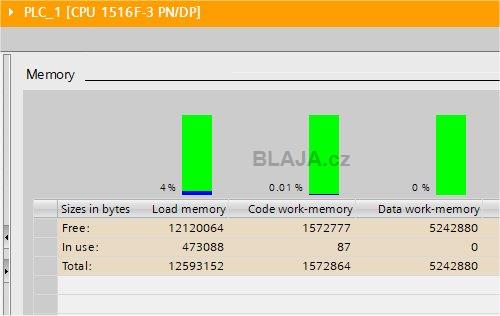

MC karta nám pak vytvoří Load memory a ta se objeví v CPU1516F v TIA Portal.

mcards 23


Opět na displeji S7-1500 vidíme veškerá data ohledně MC paměťové karty.

mcards 24

 Jaroslav Blažek
