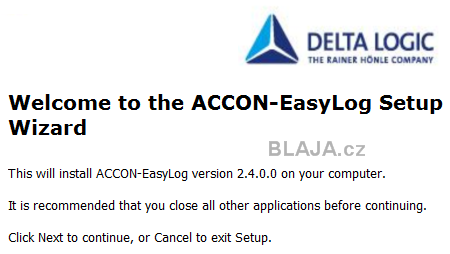

Jedná se o softwarové řešení, proto nebude pro uvedené PLC S71200/1500 nic hardwarového potřeba, kromě samotného PLC a nějakého PC s tímto podporovaným OS: Windows XP, 2008 R2, 7, 8.1, 10, 2012 R2. Instalace je jednoduchá a na vyzkoušení k dispozici demoverze, což je prakticky plná verze s časovým omezením. Demo ke stažení a licence jsou na webu prodejce, společnosti Foxon z Liberce.

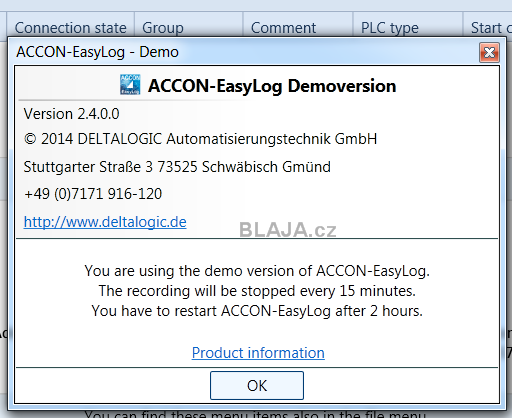

Demo funguje asi takto, občas na nás vyjuklo tohle okno, záznam delší než 15 minut jsme na vyzkoušení nepotřebovali, tak stačí hlášení potvrdit.
Import a následný export je vlastně uložení a načtení konfigurace. To jen pro objasnění, ikonu s „disketou“ pro uložení tady nenajdete. Zcela jistě je vhodné trochu nakouknout do manuálu, který je v instalačním adresáři, abyste věděli, co a jak.

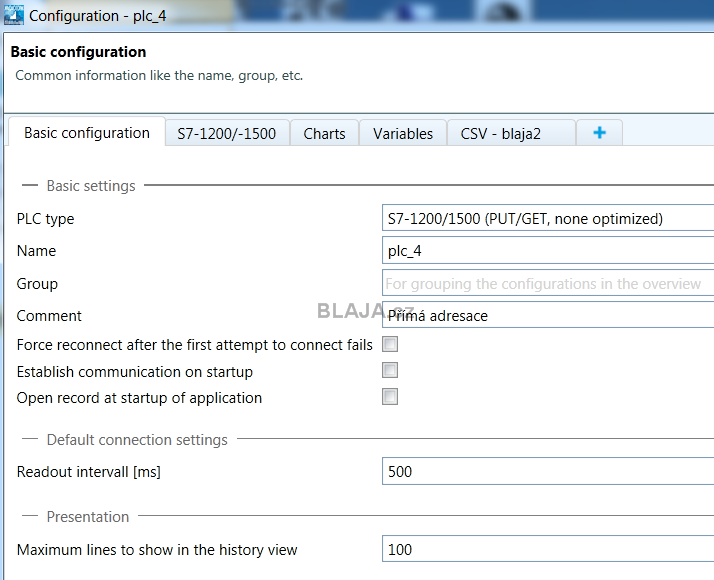

Naše verze 2.4.0.0 už umí import proměnných z projektu TIA Portal verze 15, což je to, co si budeme muset rozhodnout v prvním kroku konfigurace - jak a z jakého PLC budeme proměnné načítat. Kromě „netlinkových verzí“ nás zajímají pro vyzkoušení a ukázku PLC S7-1200 a S7-1500. Pro oba typy je postup stejný. Takže nastavení ve druhém řádku (none optimized) znamená vložení proměnných klasickým způsobem podle adresace, tedy DB25.DBW20 nebo MB356 a tak podobně. Poslední řádek (optimized access) načte proměnné z projektu TIA Portal a vybíráme je podle symbolických názvů.
Klikněte na obrázek pro zvětšení
Kromě uvedeného rozdílu v adresaci je všechno další nastavení shodné pro oba typy konfigurace.
Klikněte na obrázek pro zvětšení
Tato záložka slouží k nastavení spojení mezi PC a PLC, detail pak na „Set up PLC ...“.
Tohle je známé okno z ACCON produktů, pro každé zařízení nastavíme klidně jinou konfiguraci spojení.
Klikněte na obrázek pro zvětšení

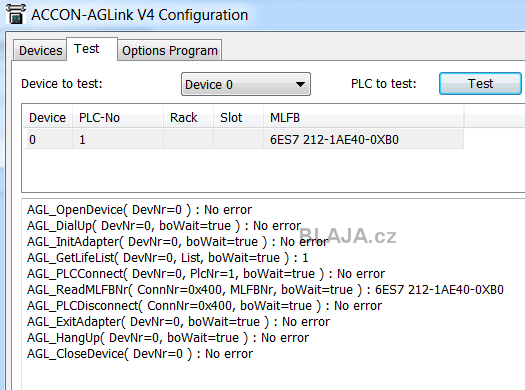

Ověříme, jestli spojení funguje, pokud jsme připojeni na síť, kde je patřičné PLC. Tlačítko „Test“ najde i typ připojeného PLC.

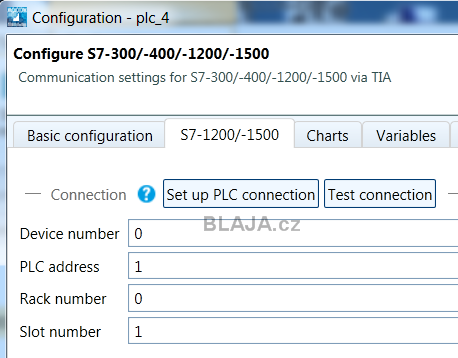

To stejné musí být zde a také test spojení musí proběhnout úspěšně. Což většinou proběhne.

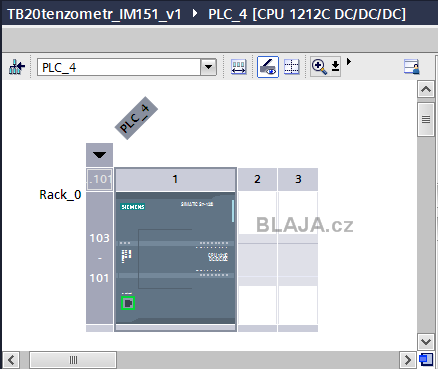

Pokud někdo neví, jak určit rack a slot, stačí mrknout do HW konfigurace TIA Portal. Rack 0 a slot 1 na rozdíl od S7-300. Na stejném místě najdeme i číslo zařízení.
Následné definování proměnných, tentokrát z projektu TIA Portal. Stačí zadat cestu k projektu a ostatní udělá EasyLog.
Klikněte na obrázek pro zvětšení
Pokud jsme si načetli celou symbolickou tabulku, vymažeme si nepotřebné proměnné, nebo se vrátíme zpět a vybereme jen ty potřebné.
Klikněte na obrázek pro zvětšení

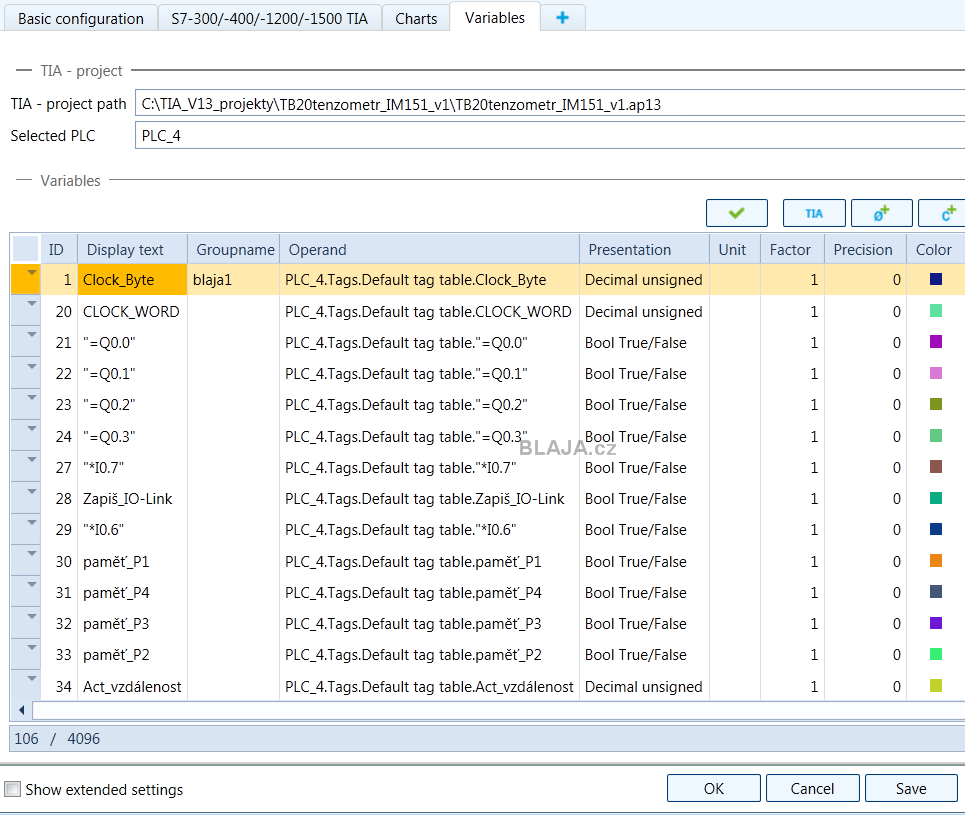

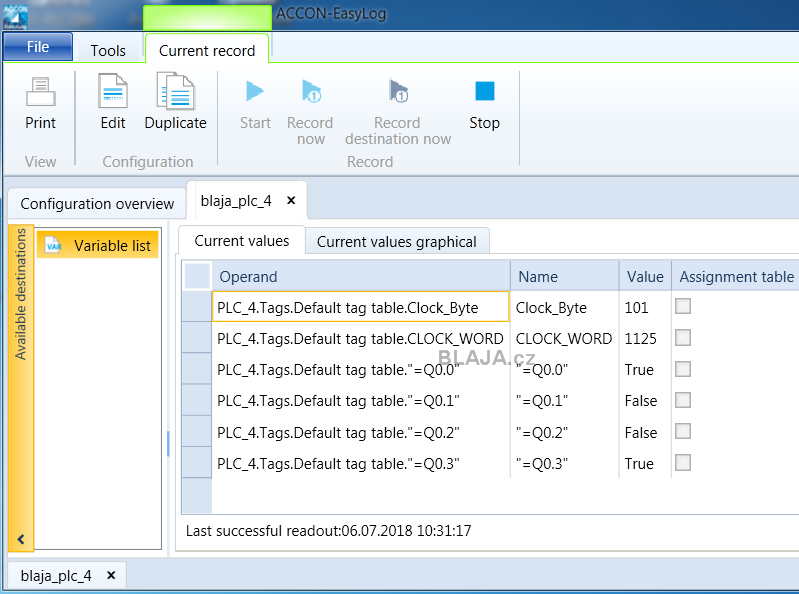

Tady jsou vidět data z projektu TIA Portal. PLC_4, základní tabulka symbolů a jednotlivé proměnné v jejich symbolických názvech. Hodnoty online pak ve sloupci Value.
Klikněte na obrázek pro zvětšení

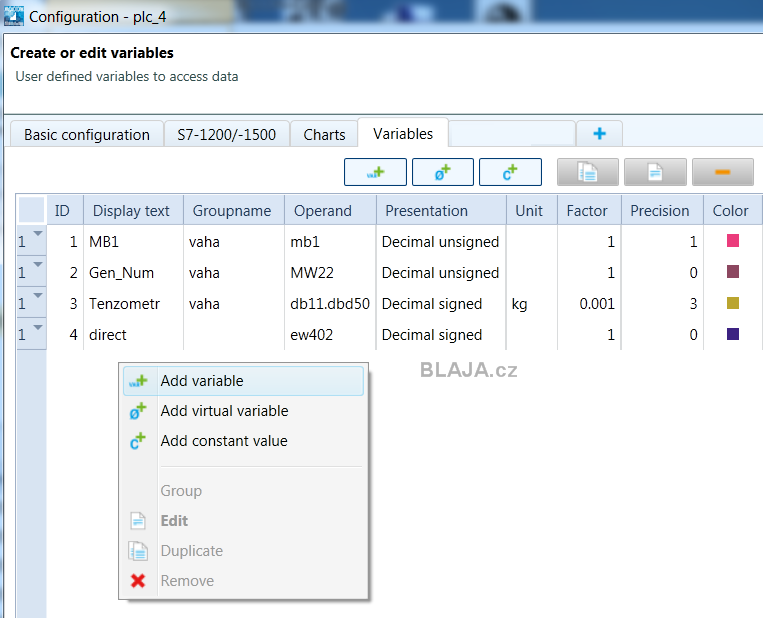

Proměnné v konfiguraci základního nastavení tentokrát bez symboliky (bez TIA Portal). Tady si klasicky přidáme ručně definovanou proměnnou.
Klikněte na obrázek pro zvětšení

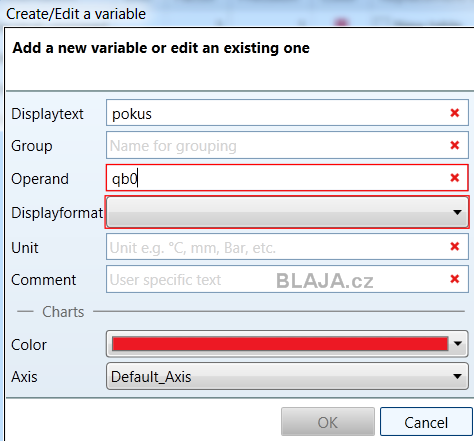

Zvolíme si název a adresu. Tady ale pozor, i když program přepnete do angličtiny, syntaxi QB, IB a podobné nebere. Nekompromisně vyžaduje německé názvy A a E, tedy AB0, EB0 a tak. Mimochodem tady se dá nastavit i zobrazení, desetinná místa a další vlastnosti proměnné.

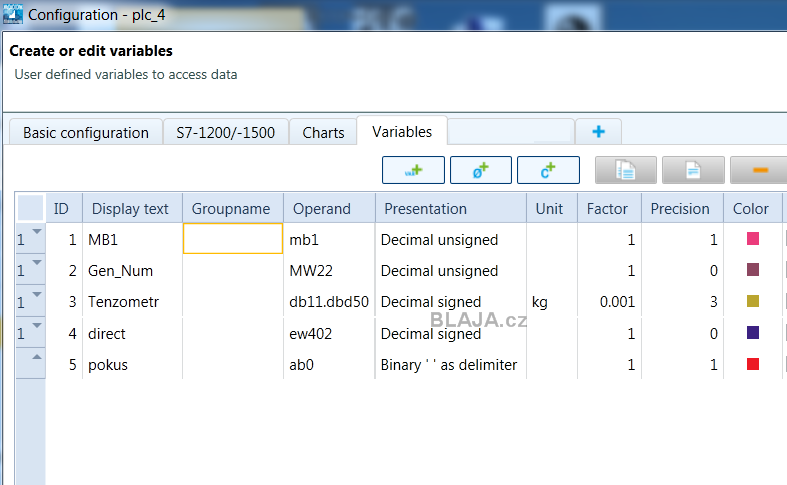

Záložka proměnné. Tak je to správně, na posledním řádku monitorování výstupního bajtu PLC se zmíněnou syntaxí AB0.
Klikněte na obrázek pro zvětšení

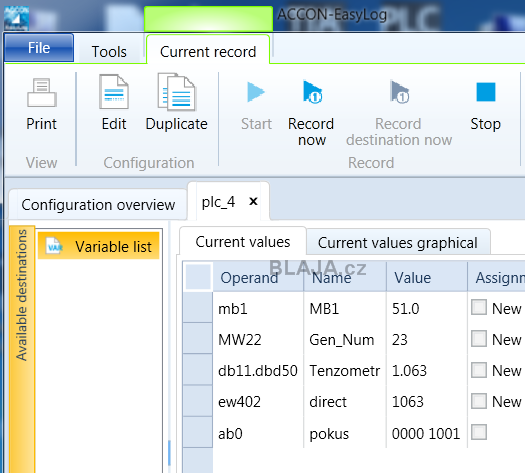

A takto již vše jede online. Nyní ještě žádný záznam do Excel souboru neprobíhá, pouze se zobrazují hodnoty proměnných, které jsme si nadefinovali. Záznam ještě není nastaven.

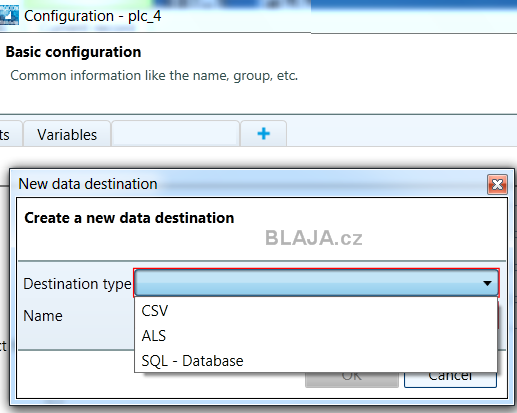

Až nyní, v editaci, přidáme novou záložku a cílové místo pro uložení dat, soubor CSV, tedy formát pro Excel.
Důležitá je cesta k souboru, tedy složka kde bude CSV file uloženo, název souboru - blajafile4 a v neposlední řadě také které proměnné chceme archivovat.
Klikněte na obrázek pro zvětšení

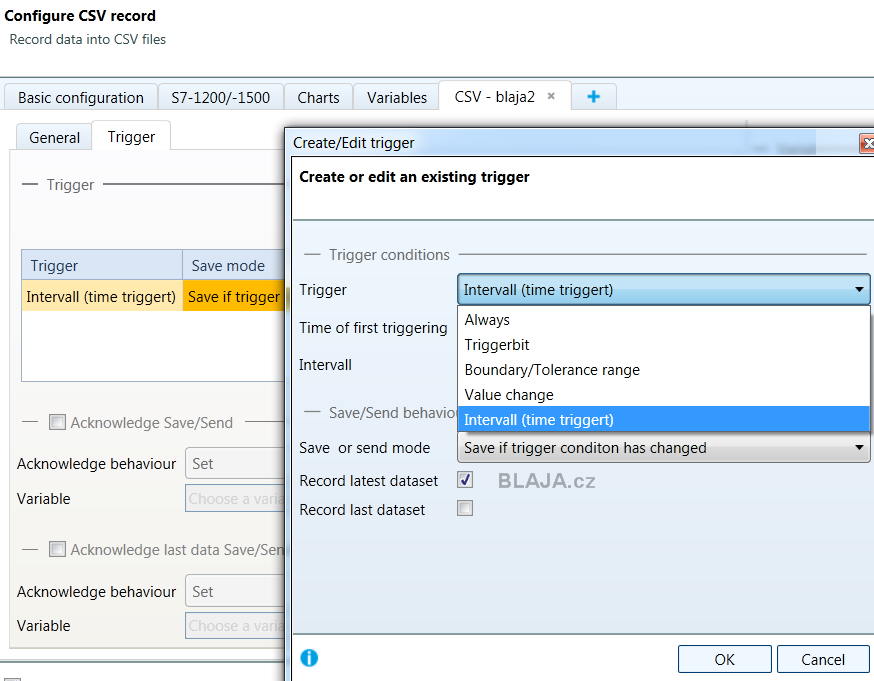

Trigger, nebo-li interval a podmínky pro vytvoření záznamu. Tady jsou velké možnosti nastavení a velmi užitečné. My máme interval časový, každých 5 sekund proběhne záznam, uvidíme na časové značce v Excelu. Bezva je třeba možnost spustit záznam až při definované změně hodnoty proměnné a podobně.
Klikněte na obrázek pro zvětšení

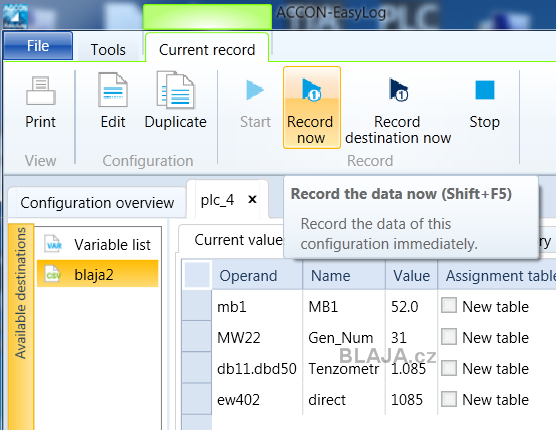

Už nám jede záznam blaja2. Zvýrazněné tlačítko slouží k ručnímu provedení záznamu mimo definovaný interval. Například něco nás na datech zaujme, tak několikrát klikneme na ikonu a uloží se nám další řádky s hodnotami proměnných. Užitečné, když zrovna nejsou splněny podmínky pro zaznamenání, například dlouhý interval a podobně.

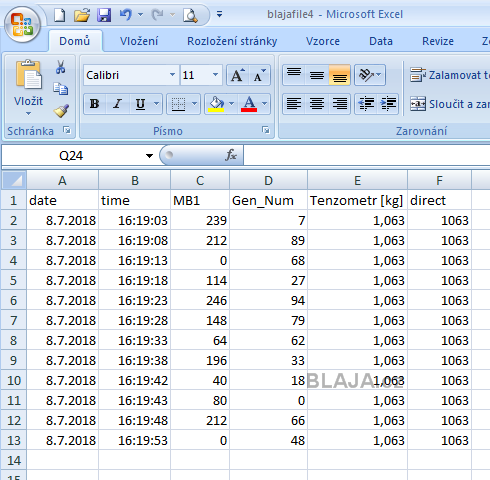

Takto pak vypadá výsledný soubor blajafile4. Tady už si můžeme dělat, co chceme, grafy, filtry, masky a další vychytávky pro vyhodnocení dat. Všimněte si, že řádek 10 je tam navíc, záznam byl proveden jednorázově mimo interval výše uvedeným ručním postupem.

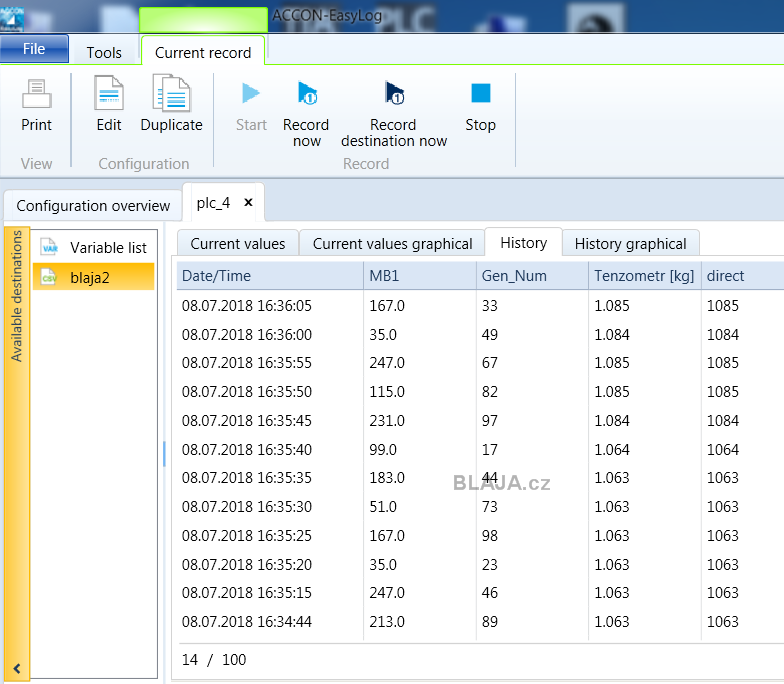

Ještě nesmíme zapomenout na vlastní historii v EasyLog. Máme k dispozici sto posledních záznamů (toto číslo se dá nastavit) a...
Klikněte na obrázek pro zvětšení
... také jednoduchý graf zaznamenaných hodnot.
Na závěr, instalovali jsme a vše pro vás vyzkoušeli s verzí 2.4.0.0. na Win7 + SP1.
Podívejte se na video s důležitým nastavením a jak nám to fungovalo.
