PLC Switch S7 tentokrát není za dolar, ale musíte si trochu připlatit. Od tohoto programátora najdete dalších několik aplikací, opět všechny hlavně pro řadu S7-300/400, Ty by šly bez větších potíží sloučit do jedné, každá totiž umí jen jednu funkci.
Diagnostický buffer aplikace nebude proto na nové řadě S7-1200/1500 použitelný.
Jako první obvykle musíme nastavit spojení na S7-1200/1500, je to stejné jako u ostatních aplikací. Mimochodem ten černý podklad aplikace není šťastný a v nastavení jej nikde nelze změnit.

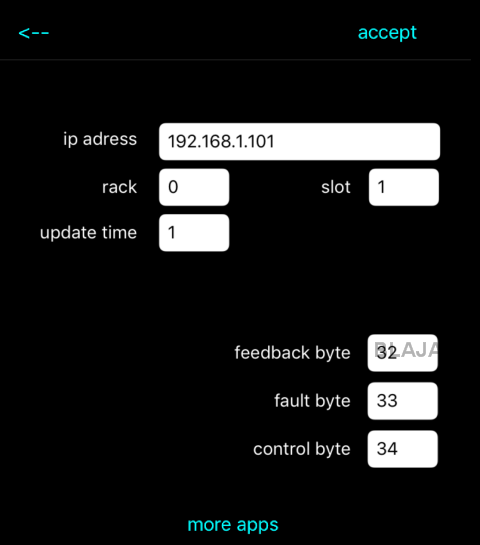

Proto si nastavení ukážeme jako screenshot. Update time nastavení je v pořádku, jen nejmenší hodnota kterou lze nastavit je 1 sekunda. Což je sice hodně, vyplatilo by se i méně, ale vzhledem k tomu co aplikace umí, to nakonec stačí až nad hlavu. Pozornost je potřeba věnovat hlavně třem bajtům 32,33,34, což jsou adresy, se kterými aplikace v CPU spolupracuje. Aplikace tedy umí ovládat v PLC jen jeden zvolený bajt, a podle dalších bajtů prosvětlit popis zeleně nebo červeně, jak uvidíme dále.
Kromě toho lze u každého přepínače, butonu, napsat libovolný text. Ikonka zámku nahoře slouží k uzamknutí editace popisu, abyste si jej nechtěně nepřepsali, což se nám několikrát stalo.

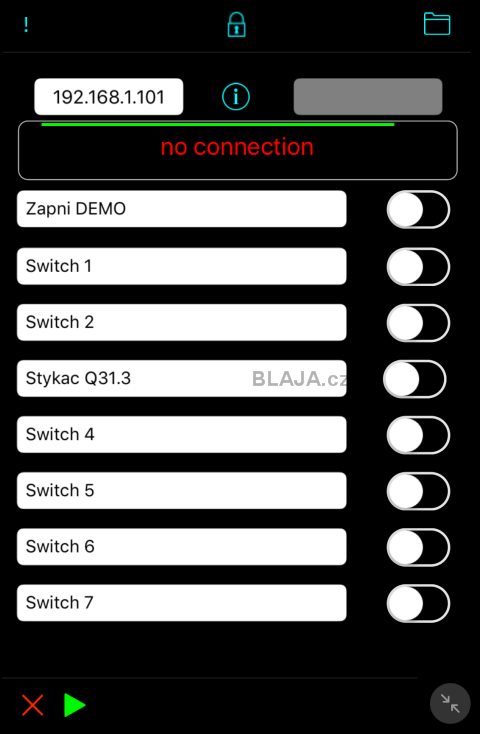

Pak stačí připojit aplikace k PLC tím zeleným trojúhelníčkem dole. Tady je vidět, že není úplně optimalizována pro tablet stejně jako některá z minulých appek. Nelze obraz roztáhnout na celou stránku.
Po připojení k PLC jednotlivými přepínači ovládáme bity v nastavené bajtu. Nic víc a nic míň.
Proto je nezbytné provázat aplikaci s PLC programem, například tak jak jsme to velmi jednoduše udělali my. První přepínač ještě zapíná změnu proměnné do signalizačního bajtu pro červené podsvícení, aby byla vidět rychlost odezvy.
Klikněte na obrázek pro zvětšení
Asi takto nám pak aplikace poblikává, což je vidět mnohem lépe na videoukázce v závěru.
Jak praví autor, hlavně je aplikace určena pro zapínání a vypínání třeba světel, topení a dalších zařízení a přímo se aplikuje přes nastavené bajty do PLC programu.
Co se týče popisu jednotlivých polí, nelze jej editovat, pouze se vždy po kliknutí na políčko celý text smaže a musíte jej napsat znovu. Proto je ten zmiňovaný zámek nahoře důležitý.

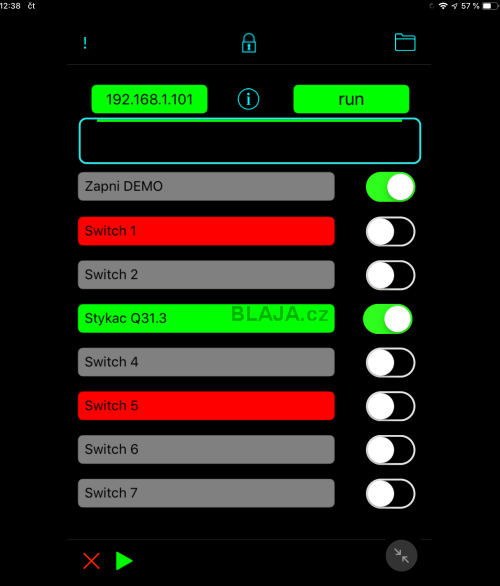

Screenshot přímo z běžící aplikace.
Videoukázka jak to funguje:
https://www.youtube.com/watch?v=CzcxmxN_JNw&feature=youtube
Závěr:
Jen spínací aplikace, přesně určena pouze k zapínání a vypínání čehokoliv. Opět nelze rozšířit rozsah ovládacích bajtů a také není možno nastavovat celé proměnné. Prostě jeden bajt a basta. Když si prostudujete další aplikace od autora, tak tahle na ukázku bohatě stačí.
Jaroslav Blažek
