Upgrade projektu TIA Portal V13+SP1 do V15.1 a download do CPU

  • čtvrtek, 10 leden 2019 08:06

Verze TIA Portal s označením V15.1 je na světě přibližně od listopadu loňského roku, tak se podíváme, jak kromě jiného pokročily funkce otevření starších projektů v nové verzi TIA Portal.


Pokud nahlédneme do novinek verze TIA Portal V15.1, je vidět že upgrade starších projektů byla věnována pozornost. Zlomová verze je V13+SP1 od které včetně, je již možné otevřít jakýkoliv projekt přímo v současné verzi V15.1. Šlo to již i ve verzi 15, ale v 15.1 je to takové přehlednější.
Druhá věc je jak nahrát projekt do PLC se starým programem, jestli není nutný reset do továrního nastavení, nebo kompletní vymazání CPU a podobně.
Klikněte na obrázek pro zvětšení

upgrade151 01

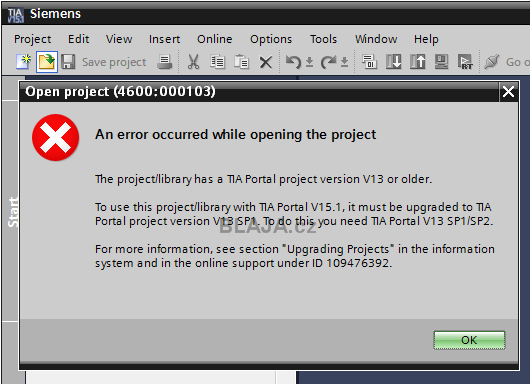

Jakýkoliv projekt nižší verze než V13+SP1 je nutno dostat nějak na verzi V13+SP1, jinak si s tím TIA Portal neporadí.

upgrade151 02

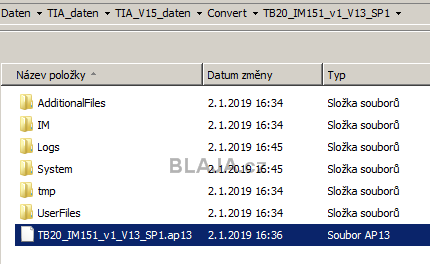

Proto se nižší verzí zabývat nebudeme, bylo to objasněno již dříve, tak otvíráme projekt verze V13+SP1 (nebo V14 atd).

upgrade151 03

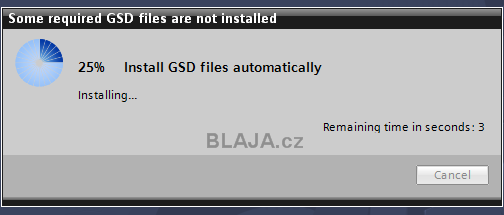

Jestliže jsou v projektu komponenty mimo Siemens HW katalog s GSD soubory, tyto se automaticky instalují do nové verze. To v první řadě.

upgrade151 04

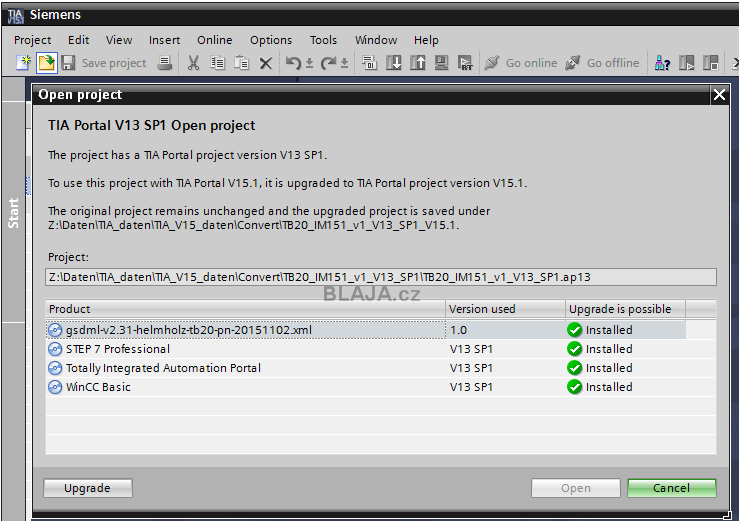

Následně TIA Portal zkontroluje a informuje ohledně dalších možností otevření starého projektu. Pokud něco v současné verzi chybí a není možné k vůli tomu projekt otevřít, máte to v přehledné tabulce. Je–li vše v pořádku, stačí pokračovat tlačítkem  „Upgrade“.
Klikněte na obrázek pro zvětšení

upgrade151 05

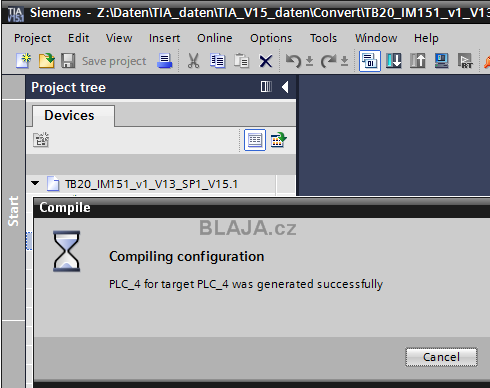

Jakmile se projekt upgraduje a otevře, je nezbytné jej znovu kompilovat.

upgrade151 06


Nahrání upgradovaného projektu do PLC.

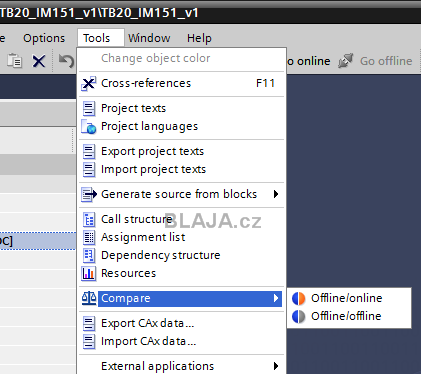

Podíváme se nejprve co na to komparace projektu, tedy porovnání veze offline v TIA Portal a online v CPU.

upgrade151 07

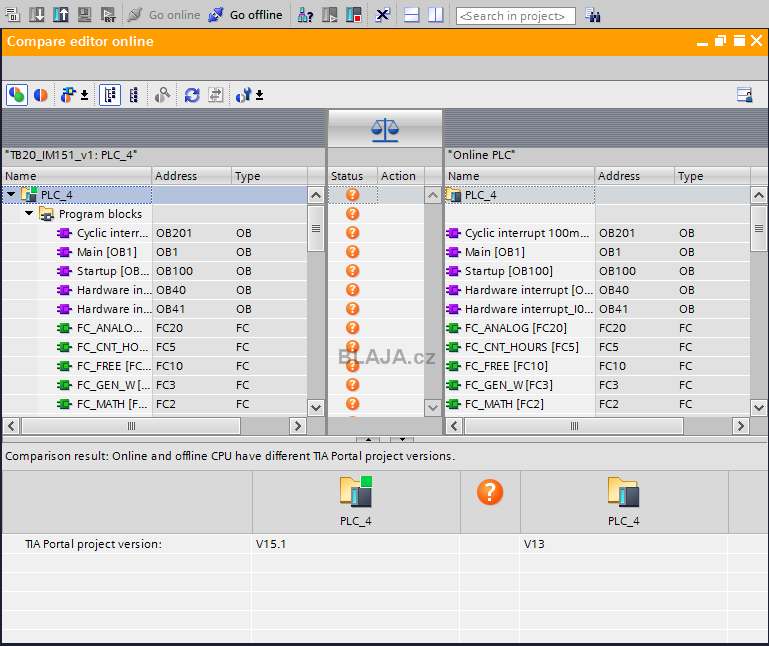

Výsledek. V TIA Portal verze 15.1, v CPU dokonce verze V13.
Klikněte na obrázek pro zvětšení

upgrade151 08

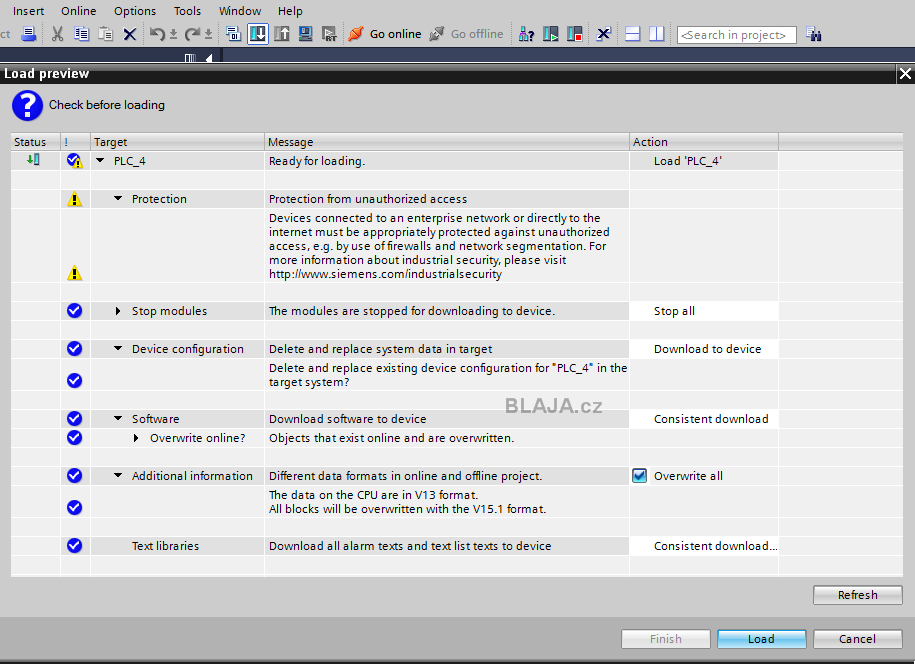

Nyní již stačí pouze nahrát projekt do PLC, bez omezení. Data v CPU staré verze budou přepsána novou verzí. Žádné mazání CPU není potřeba.
Klikněte na obrázek pro zvětšení

upgrade151 09

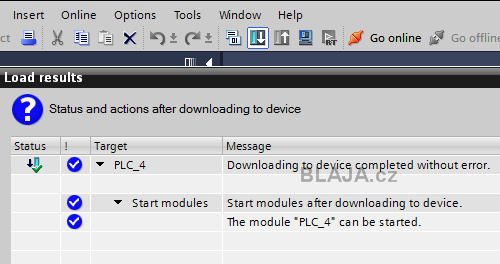

Download do PLC proběhl kompletně bez chyb.

upgrade151 10

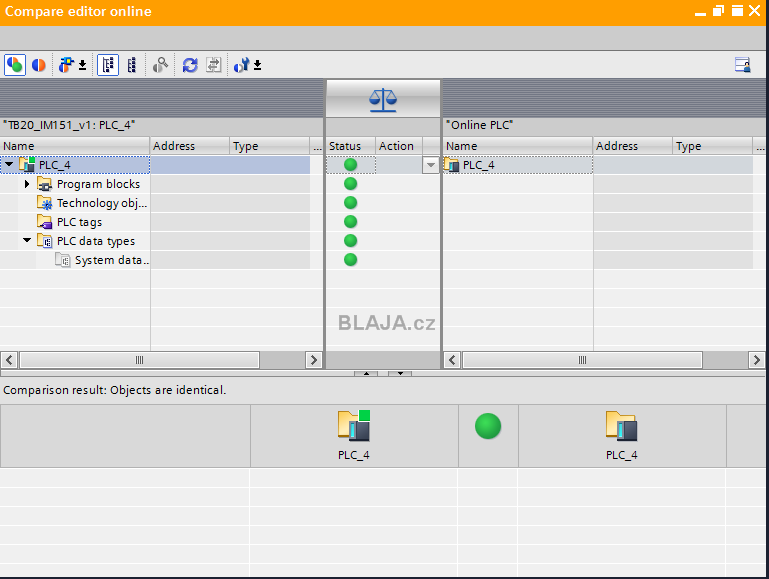

Konečná komparace říká, že je vše v pořádku.
Klikněte na obrázek pro zvětšení

upgrade151 11


Jak to vše probíhá online se podívejte na videoukázce zde:
https://www.youtube.com/watch?v=P_6I6sQbpZc&feature=youtube


Závěr:

Jestliže je nějaká vhodná doba pro povýšení TIA Portal na vyšší verzi, je to právě teď. Vypadá to, že V15.1 bude ještě nějakou dobu poslední verzí, stačí se podívat na plánovaná vydávání ostatních nástrojů v této verzi na odkazu v závěru.

 Jaroslav Blažek


Doplňující odkazy k článku:

Kalendář vydávávání produktů TIA Portal V15.1 je zde.
