Aplikace S7 Monitor je k dispozici na webu pro mobilní telefony s Windows v plné verzi za rovnou stovku, rozhodně ale využijte nejprve zkušební verzi. Autorem je A. J. Bauer.

Pro vyzkoušení je možné získat zkušební verzi zdarma, pouze na rozdíl od androidního úložiště na Googleplay není k dispozici přímo, ale získáte na ni odkaz do emailu. Což znamená nutnost mobilního připojení a mobilního emailu, což již je ovšem téměř samozřejmost.

Po kliku na odkaz z pošty se vše samo instaluje, nejedná se o žádný balík instalace, potřebujete stáhnout cca 1MB dat.

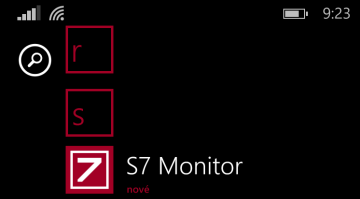

Najdete ji pak v seznamu aplikací, můžete si ji přidat jako dlaždici na hlavní obrazovku jak z Windows, tak také ze samotné aplikace S7 Monitor.

Celá appka je jen jedna tabulka řádků a sloupečků, žádná grafická paráda se tady nekoná. Jede samozřejmě přes WIFI, takže předpokládá PLC někde na připojené síti. Stačí zadat IP adresu, žádné vyhledávání bohužel není. V dalším sloupci vložíme číslo datového bloku a startovací adresu. Poslední je typ proměnné, tady máme na výběr všechny možné formáty, autor opravdu na nic nezapomněl, což je výborné. Jen musí být všechny data v datových blocích.

Celou tabulku si můžeme uložit do telefonu a je možné ji taky odeslat emailem na zvolenou adresu, musíte jen definovat parametry odesílání, aplikace nepřebere nastavení z mobilu. Pokud to někomu vadí, zase máte vše pod kontrolou.

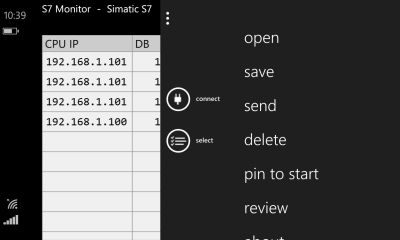

Tohle vše se provádí offline přes jednoduché menu aplikace, funkce pin to start vytvoří dlaždici aplikace na hlavní straně.

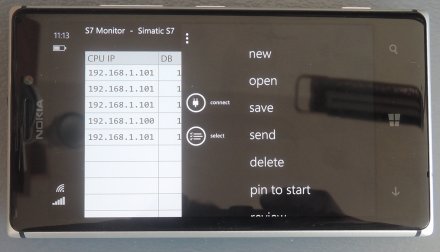

Na mobilu pak vypadá výše uvedená obrazovka menu asi takto. Pro připojení k PLC slouží ikona se zásuvkou. Pro každý řádek ale musíte vyplnit znovu IP adresu a vše další, funkce copy/paste celého řádku zatím schází.

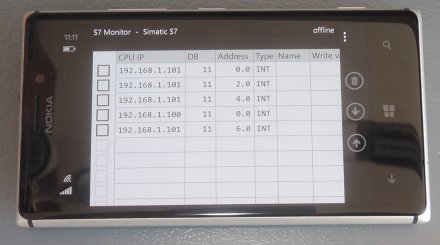

Jednotlivé řádky je možné po označení libovolně posouvat nahoru a dolů, ve sloupečku Name máte možnost doplnit ještě individuální název proměnné.

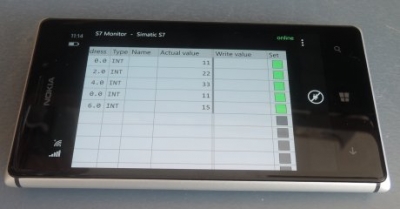

Aktivujeme připojení a téměř bleskově se S7-Monitor spojí s definovanými PLC. To Vás překvapí, žádná čekárna, jede to jako blesk. Nikde se bohužel nenastavuje refreš, takže se proměnné na displeji mění tak, že je téměř nestíháme číst.

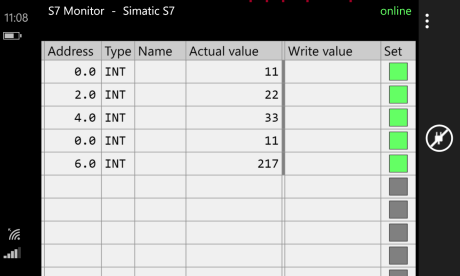

Velká škoda že zatím nejdou zmenšit šířky sloupečků, nikdy se totiž nevlezou na obrazovku všechny sloupečky tak, aby bylo vidět zároveň zadání, hodnota a editační pole proměnné. Aspoň je do budoucna co vylepšit.

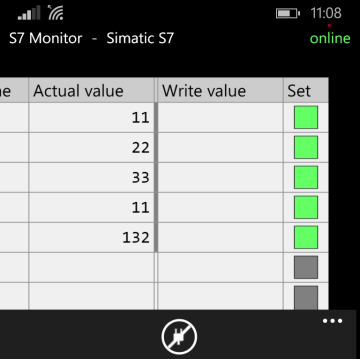

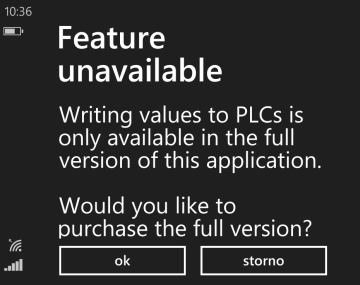

Pro editaci proměnné stačí klepnout do sloupečku "Write value", ale jen u placené verze.

Takže zatím bez změn proměnných, ale to vůbec nevadí, budete skutečně jen zírat, jak to letí jako z praku. Pokud necháte spojení zapnuto a telefon se uspí, okamžitě po zapnutí se spojení automaticky aktivuje a všechno ožívá. Pokud ale roztrhnete a znovu fyzicky obnovíte spojení na straně PLC, aplikace sama automaticky spojení nenaváže, místo aktuálních hodnot naskočí nápis error a musíte obnovit komunikaci ručně, nebo počkat na uspání a opětovné probuzení telefonu.

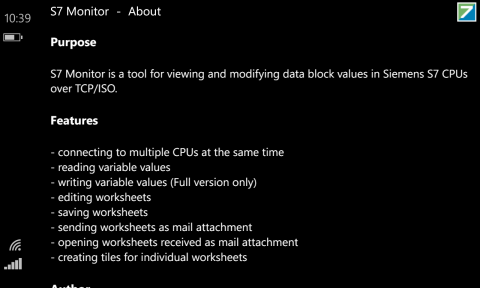

Tohle vše aplikace opravdu dokáže a jak autor upozorňuje, adresace je zatím možná jen do datových bloků, nejde do oblasti výstupů a merkrů, tedy na QB a MB. Hm, to je veliká škoda, ale co není, může být.
