TIA Portal - upload SAFETY projektu v TIA Portal V15 z verze V14

  • pondělí, 23 duben 2018 06:53

Jak migrovat projekt ze starší verze TIA Portal V14 SP1 do poslední V15 včetně SAFETY? Existuje již nějaké přijatelné řešení?

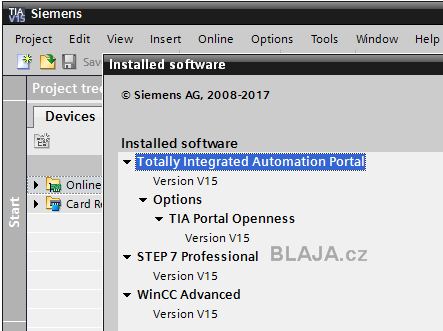

Máme instalovány tyhle verze a nejprve zkusíme upload programu přímo z PLC do této verze 15 a bez SAFETY. Uvidíme jestli se již tato cesta nějak nevyřešila, aspoň pro zálohy.

tia15 tia14 01

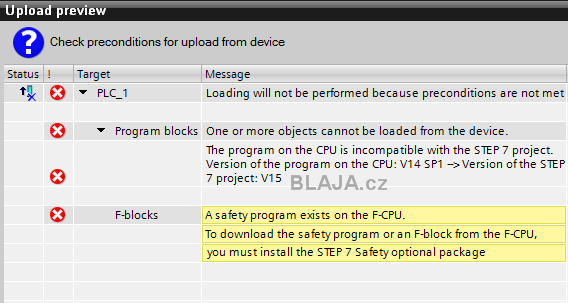

No nevyřešila, nejen že TIA upozorňuje na nekompatibilitu programových verzí pro upload, ale také pozná, že v PLC je nahrán SAFETY program.

tia15 tia14 02

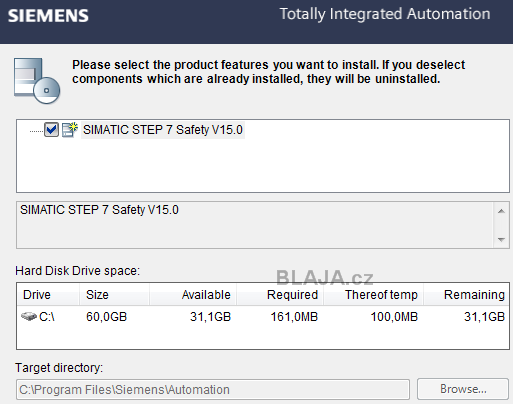

Tak nezbývá než do V15 přihrát SAFETY, je to naštěstí otázka několika minut a uvidíme co bude dál.

tia15 tia14 03

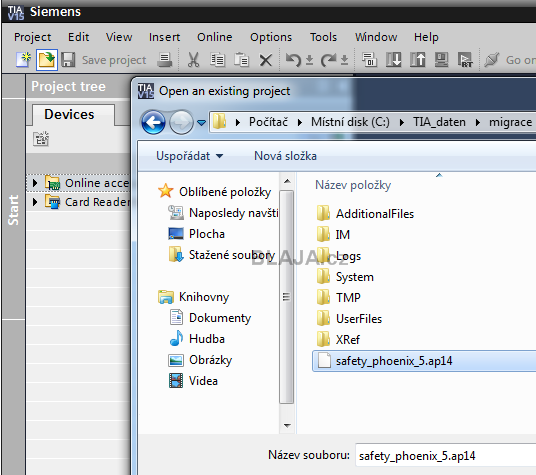

Online to nepůjde, tak vezmeme projekt z V14 SP1 a otevřeme v TIA V15.

tia15 tia14 04

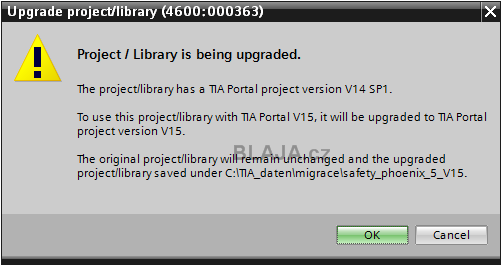

Knihovny a projekt se bude muset upgradovat, původní zůstane nezměněn, TIA si vytvoří nový s označením V15.

tia15 tia14 05

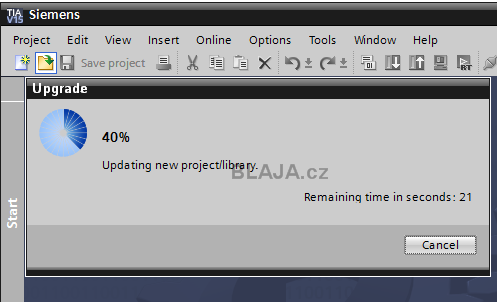

Vše se celkem bez potíží upgradovalo, ale jednalo se o drobnost, takže jsme ani nic jiného nečekali.

tia15 tia14 06

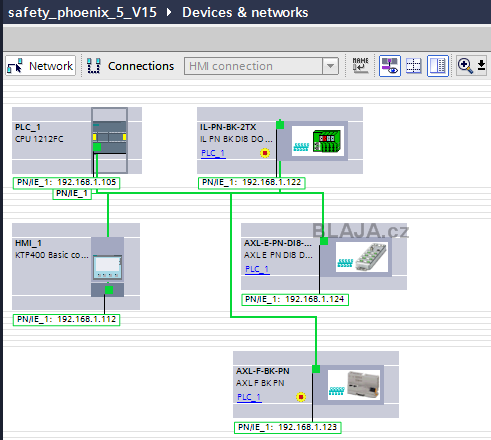

Topologie a přiřazení IP adres z původního projektu.

tia15 tia14 07

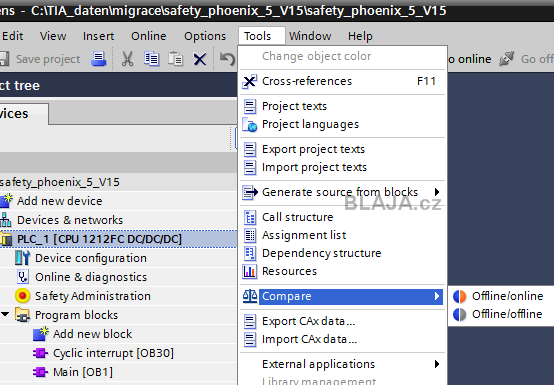

Zkusili jsme komparaci online (CPU V14) - offline (TIA V15), vše bylo v pořádku, nikde nic nechybělo ani nepřebývalo.

tia15 tia14 08

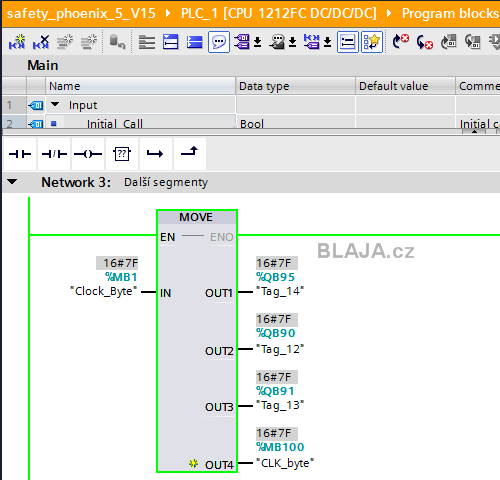

Online režim fungoval jak v PLC části tak v SAFETY části CPU.

tia15 tia14 09

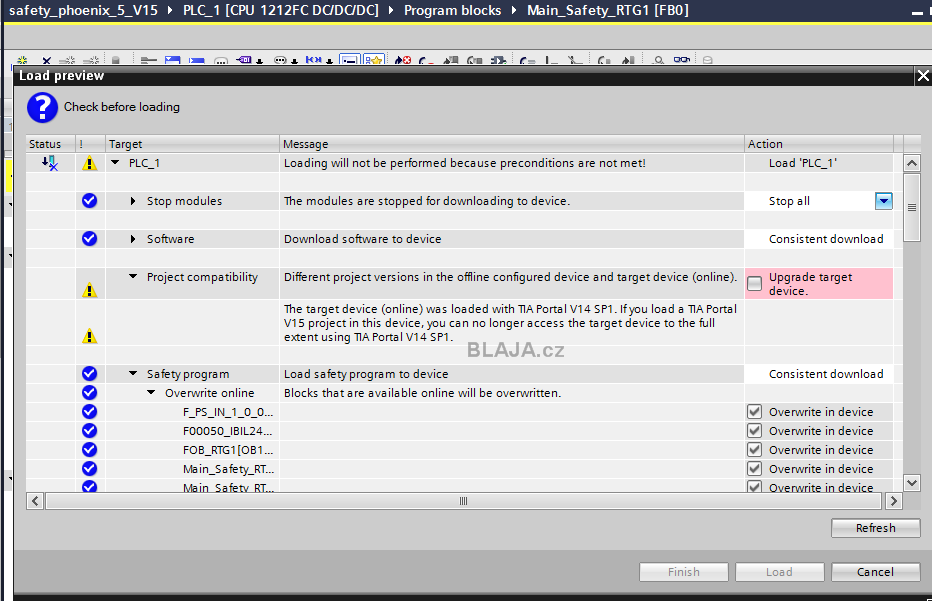

Jakmile jsme se ale pokusili o změnu v programu a nahrát ji do PLC, konec. Jediná šance by byla upgradovat i projekt v CPU do verze 15, ale pak si zase s verzí 14 ani neškrtnete.
Klikněte na obrázek pro zvětšení

tia15 tia14 10b


Tak máme to pro vás i na videoukázce tady:

https://www.youtube.com/watch?v=jMt9G3MMCMM&feature=youtube


Závěr:

Škoda že není dostupná nějaká utilita (možná je, ale nevíme o ní), která vy našla na síti CPU s IP adresou a prozradila aspoň jakou verzí je CPU programováno (umí to trochu TIA Portal až od verze V14). A že jich je již dost a dost od verze 10.5? Znám podniky, kde mají strojů s S7-1200 programovaných ve všech vydaných verzích TIA Portal a to je pak bez komentáře. :(

Jaroslav Blažek
