TIA Portal - detekce hardware PROFINET IO zařízení

  • pondělí, 12 březen 2018 08:04

Nová funkce TIA Portal V15 automaticky detekuje účastníky na lince PROFINET. Místo manuální konfigurace z HW katalogu tato funkce vloží do projektu existující moduly v zařízení pomocí detekce hardwaru.

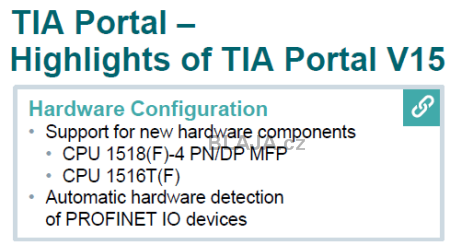

Jak uvádí pdf ohledně nových funkcí TIA Portal V15 vyzkoušeli jsme si tuto funkci prakticky.

tia15hwdetect 01

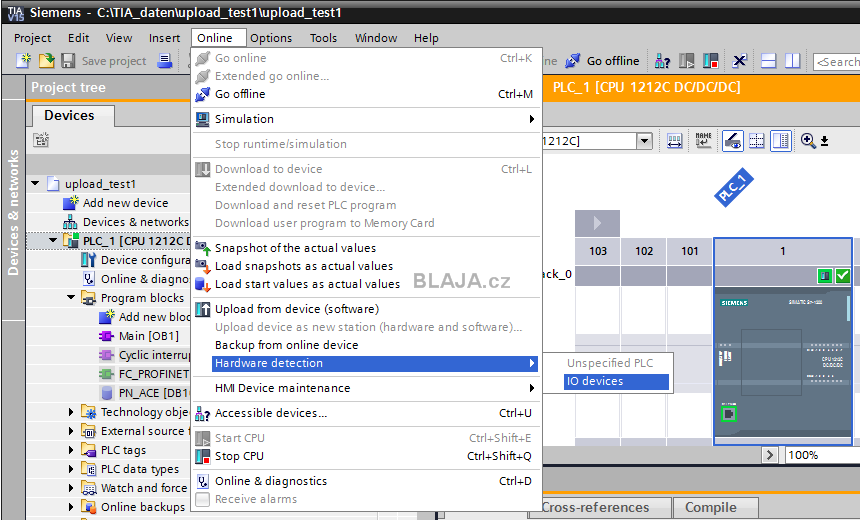

Stačí v menu TIA Portal vybrat detekce IO devices a uvidíme, co se bude dít.
Klikněte na obrázek pro zvětšení

tia15hwdetect 02b


My jsme měli jen jednoho účastníka, zato úplně cizího, tedy mimo rodinu Siemens zařízení.
Klikněte na obrázek pro zvětšení

tia15hwdetect 03b

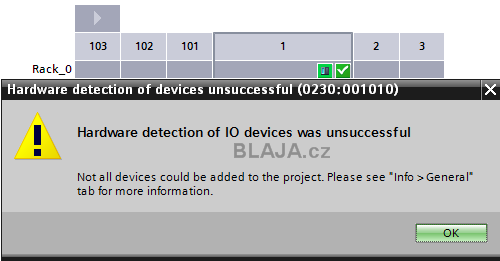

Ovšem po prvním kroku kde nástroj zmíněné zařízení bez problémů našel, jeho vložení do projektu již tak úspěšné nebylo.

tia15hwdetect 04


Chybělo totiž v HW katalogu TIA Portal, jak správně software oznámil.

tia15hwdetect 05


To je již něco jiného, celá detekce účastníka a vložení do projektu proběhla bez chyby, detaily v tabulce.

tia15hwdetect 11

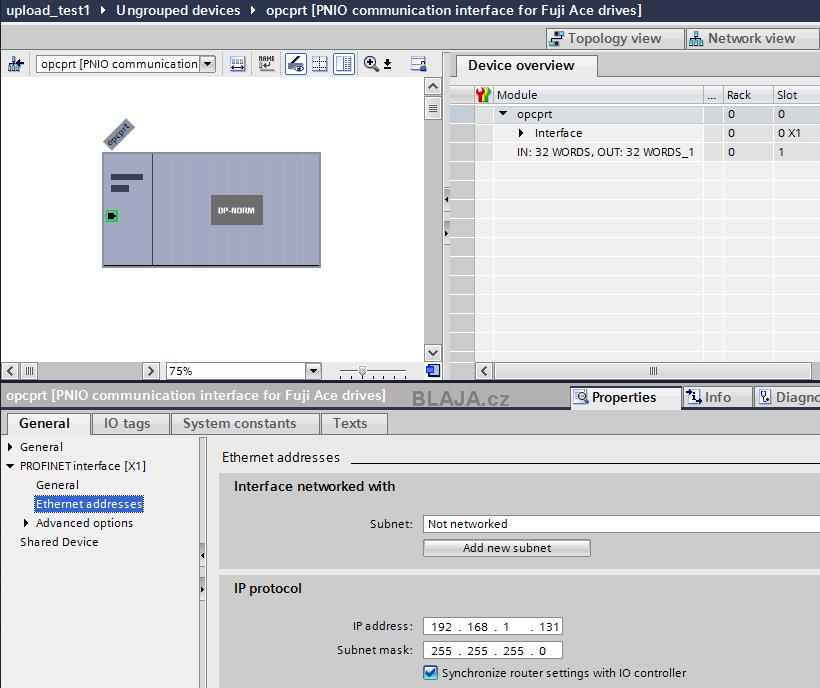

Po vložení je IP adresa účastníka v pořádku, jen v interface přidělil nástroj víceslovní telegram proti skutečnosti. Ovšem je to vlastnost GSD zařízení, které není Siemens, jedná se o nějaký univerzální komunikační PROFINET modul.
Klikněte na obrázek pro zvětšení

tia15hwdetect 12b


Zbývá upravit IO adresy a bylo by vše v pořádku.

tia15hwdetect 13

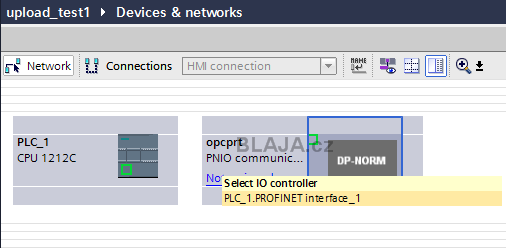

A samozřejmě přiřadit účastníka do sítě. Funkce bude mít hlavně význam u většího počtu účastníků, kteří jsou obsažení v HW katalogu, není pak nutné vkládat každé zařízení jednotlivě (platí pro online připojení), nebo když chceme najít třeba jeden přidaný PROFINET díl a podobně.

tia15hwdetect 14


 Pokud si přidáme více I/O zařízení na PROFINET, může detekce vypadat třeba takto.

tia15hwdetect 15



Jaroslav Blažek


Doplňující odkazy k článku:

TIA Portal pro Simatic S7-1200/1500, více tady.
