Nepotřebujete nic na co jste zvyklí, žádný Step7, nebo dokonce nový TIA portál V11. Na celkovou zálohu PLC, nebo obnovení systému, stačí jeden softwarový nástroj ACCON-S7-Backup od společnosti Deltalogic. Jak rychle s ním zvládnete zálohování eventuálně obnovení celého PLC systému uvidíte i v titulkované video ukázce v závěru článku. Pro jistotu jsem vše otestoval na běžném počítači s Windows XP+SP3, bez jakéhokoliv Siemens software.
Podrobný návod na použití ACCON-S7-Backup najdete na webu prodejce, společnosti Foxon.
Celý software je na CD v krabici spolu s USB klíčem. Nebo si jej můžete stáhnout z webu společnosti a vyzkoušet v demoverzi, o jejímž omezení si řekneme dále.
Já jsem stáhl demo z webu, verze na dodaném CD pak byla totožná.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back01.jpg) |

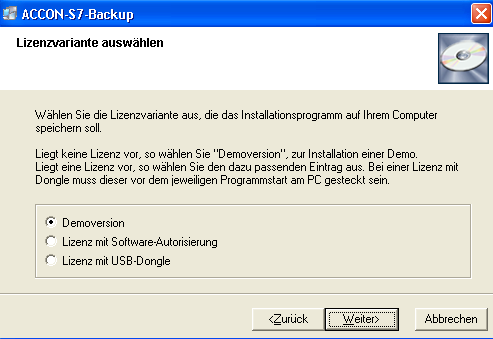

Omezená verze není vůbec špatná, stačí spustit instalátor a v průběhu instalace jen zvolit instalaci demoverze.
Pokud nemáte USB nebo softwarový klíč, instalujte demo, jinak nástroj nepojede.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back02.png) |

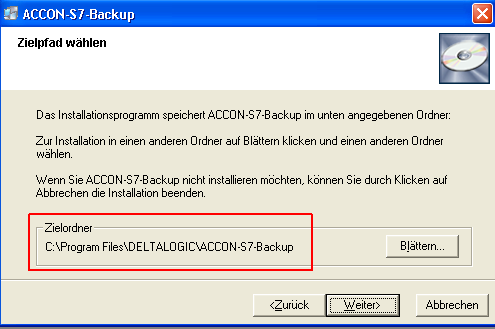

Jediná další možnost v instalaci je volba cesty, kam se vše instaluje. Celý průvodce a software ACCON-S7-Backup, kromě driverů, je pouze v němčině, angličtina chybí, ale není to na závadu.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back03.png) |
Během několika ani ne minut spíše desítek sekund, je vše na počítači.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back04.png) |

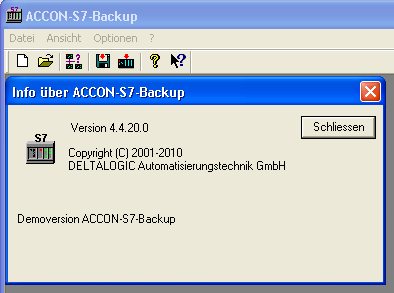

Software jde bez potíží spustit a ověřit jeho verzi, což nám zatím stačilo.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back05.png) |
Zbývá něco, čím propojíme PC a PLC Simatic S7. My si ukážeme spojení pomocí nejjednoduššího USB kabelu s adaptérem.
Jasně že taky od Deltalogic, ale můžete použít i cokoliv co najdete v šuplíku a má to driver v ACCON-S7-Backup, což uvidíme dále.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back10.jpg) |

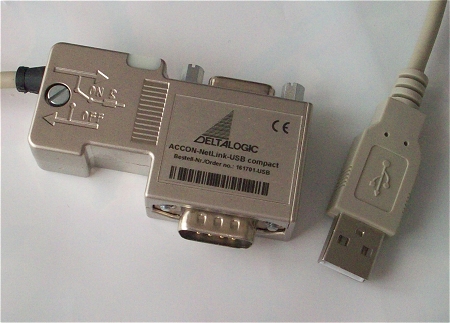

USB verze adaptéru je elegantní a ekonomické řešení pro spojení PLC Simatic S7 a PC.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back11.jpg) |

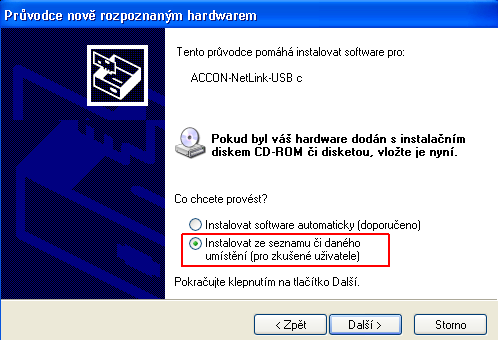

Bezprostředně po připojení USB adaptéru nás Windows vyzvou k instalaci ovladače, který je také na přiloženém CD, nebo opět na webu Deltalogic.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back12.png) |
Vždy u těchto adaptérů je na CD takový "mišmaš", že pro nezkušené uživatele bývá problém ovladač najít. Takže v této složce je ten, který funguje.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back13.png) |

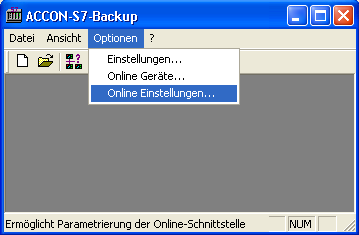

Teď si konečně vyzkoušíme spojení s PLC. Z ACCON-S7-Backup v menu "online nastavení" se aktivuje nastavení driverů.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back14.png) |

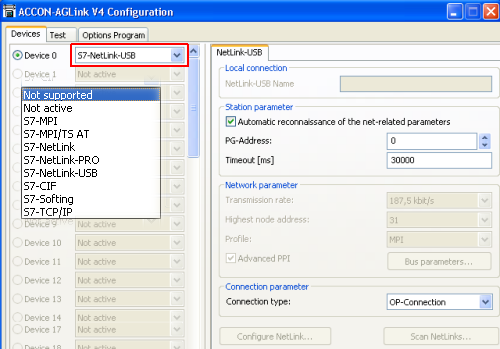

Tento obrázek jistě dost uživatelů zná, konfigurace spojení je podobná jako třeba u OPC serveru, a dalších nástrojích pro PLC. Je vidět že možnosti nastavení jsou veliké, kromě USB jsem vyzkoušel klasický NetLink s již historickým adaptérem a ještě S7-TCP/IP, tedy přímé ethernetové propojení s PLC. Všechny spojení fungovaly okamžitě.
Tohle nastavení v demoverzi funguje naplno, takže bez jakýchkoliv předčasných nákupů si vyzkoušíte spojení na Vaše PLC s tím co je k dispozici.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back15.png) |

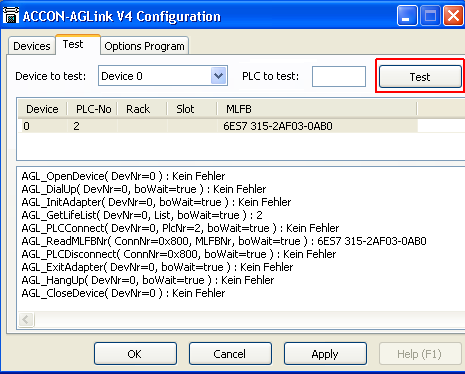

Pro ověření zda se nám opravdu podaří spojení s PLC stačí v záložce "Test" použít stejnojmenné tlačítko. Jak je vidět, nástroj téměř okamžitě našel zkušební PLC Simatic S7-315 na MPI adrese 2.
Hezky to je vidět na videu v závěru článku.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back16.png) |
V hlavním menu ACCON-S7-Backup pak již stačí pro připojení k PLC použít klasické tlačítko "Dosažitelný účastník" (Erreichbare Teilnehmer) a vidíme bloky přímo v PLC. Nemůžeme je samozřejmě editovat, ale dají se jednotlivě smazat.
To je vše co se dá v demoverzi udělat. Funkce zálohování PLC do projektu v PC a naopak kopírování projektu do PLC nejsou funkční.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back17.png) |
Program se dá aktivovat pomocí softwarového nebo hardwarového USB klíče. Softwarový klíč je vázán na konkrétní PC, zato USB verze je přenosná, pro aktivaci programu stačí zasunout "flešku".
Nejprve ale je nezbytné instalovat software pro obsluhu klíče, neboť ten není z produkce Deltalogic ale používá se pro se i pro licenční ochranu jiných programů.
Ke klíči je ještě praktické pouzdro.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back20.jpg) |
Software "CodeMeter" pro USB klíč je také na CD, instalace je rychlá a jednoduchá.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back21.png) |
CodeMeter umožňuje mimo jiné správu licencí na USB klíči.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back23.png) |

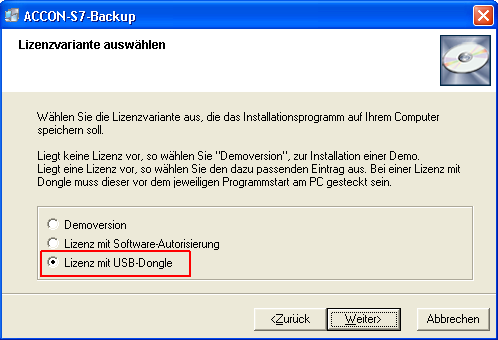

Jestliže jsme aktivovali USB klíč, je nezbytné znovu přeinstalovat samotný ACCON-S7-Backup, kde při instalaci už zvolíme správný typ licence.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back24.png) |

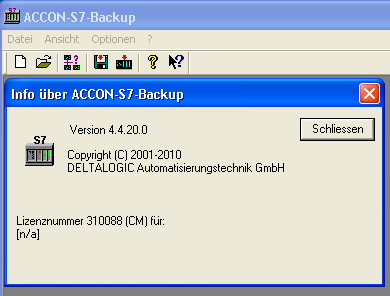

Nástroj je správně licencován a funkční. Takže teď teprve nastane to pravé.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back25.png) |

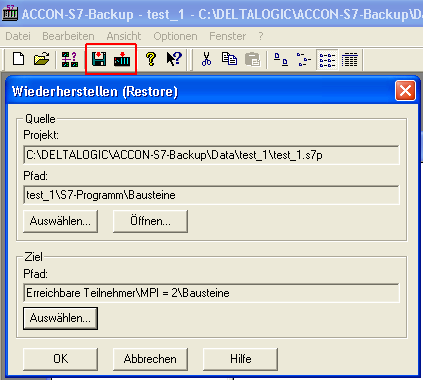

Pak už jen stačilo vyzkoušet jednu ze dvou ikon v liště programu, jejichž význam je jasný. Ještě že výrobce aspoň do závorky dal odpovídající anglický výraz.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back30.png) |

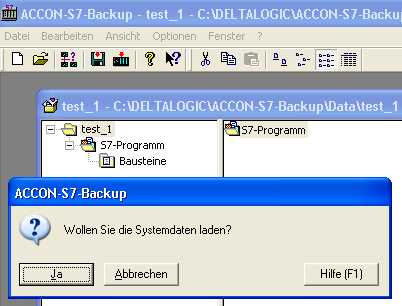

Součástí zálohy jsou i systémové data, takže podobně jako ve Step7 se nástroj zeptá, zda je chcete také obnovit.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back31.png) |
No a zbývá již jen potvrdit restart PLC a vše se vrátí ke stavu obnovenému ze zálohy.
ACCON-S7-Backup umí otevřít i originál projekt ze Step7 a nahrát z něj data do PLC.
|
![ACCON-S7-Backup ACCON-S7-Backup](/images/blaja/software/accons7back/accons7back32.png) |
Závěr:
Zcela jistě je pro spoustu uživatelů takový nástroj užitečný, zálohujete si klidně všechny PLC strojů a v případě potřeby je to otázka několika minut, bez hlubších znalostí, nebo nutnosti mít aspoň jednu instalaci Step7. Navíc ACCON-S7-Backup nezajímají verze Step7 pomocí kterých byl PLC program vytvořen, jednoduše jen udělá zálohu programu včetně systémových dat a v případě požadavku vše obnoví. Nic víc, ale v žádném případě nic míň, přesně jen to, co se od takového produktu očekává na jakémkoliv běžném PC.
Jaroslav Blažek
