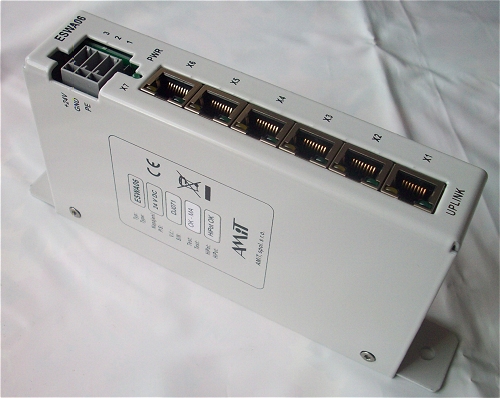

Mechanické provedení je masivní, v plechovém krytu dostatečné síly. V žádném případě plech nijak ručně neohnete, povrchově je nastříkán pořádnou lesklou vypalovací barvou, nemusíte mít obavu z nějakého odloupnutí nebo prasknutí barvy. Tento kousek ESWA06 váží 0,7kg s uchycením na dva šrouby.

Další varianty jsou s PoE napájením, dále s konektory M12 a pak kousek s 24 porty, v podstatě čtyřnásobek tohoto.

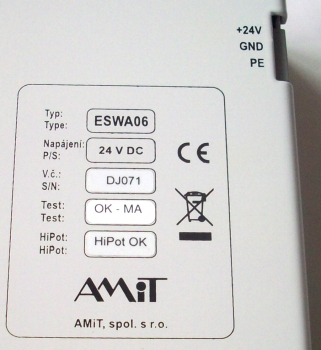

Každý AMiT přepínač má své výrobní číslo, v balení k němu najdete návod k použití, kontrolní list, zkušební protokol izolační zkoušky všech portů a záruční list. To se jen tak nevidí, je vidět, že výrobce jednotlivé kusy pečlivě zkouší.

Konkrétně tento switch potřebuje napájení v rozmezí 9 V až 33,6 VDC, verze s PoE pak 16,6 až 33,6 VDC, krytí IP20. Rozměrově vychází na 33×193×88 mm.

U napájecího napětí jsou přípustná přerušení do 10 ms (Třída S1 a S2 dle kap 3.1.1.2. normy ČSN EN 50155 ed. 3).

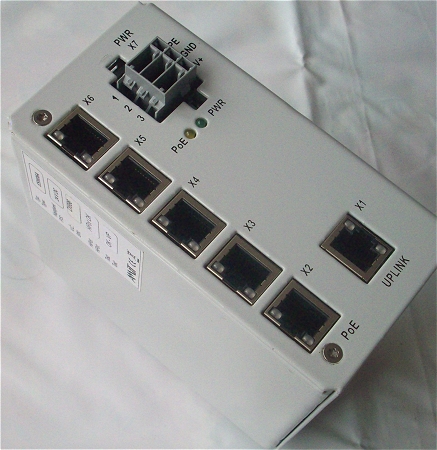

Tady už máme verzi přepínače s PoE napájením, které je vyvedeno na porty X2 až X6.

PoE napájení má výstupní napětí 48 Vss +/-1V, maximální odběr na port 200 mA, celkově pak v součtu maximálně 700mA. Samozřejmé galvanické oddělení portů se zkouškou elektrické pevnosti 500Vstř/1min a odolné proti zkratu.

Jestliže jste se s pojmem PoE setkali poprvé, jedná se o napájení zařízení připojené na Ethernet po ethernet kabelu, takže se k němu nemusí vést další vodiče s napájením. Často se používá například u IP kamer.

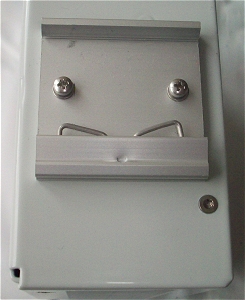

Adaptér na DIN lištu je k přepínači jednoduše přišroubován ve spodní části.

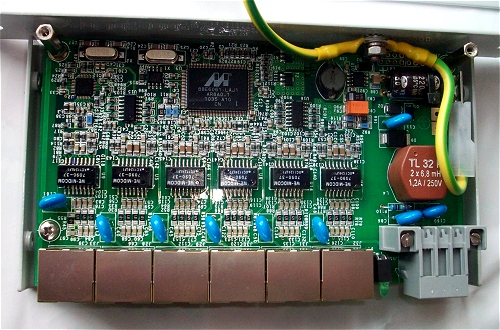

Takhle pak vypadá zařízení uvnitř.

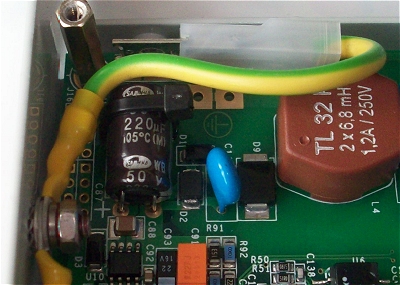

Průřez ochranného vodiče zcela jistě dostatečně splňuje patřičné požadavky.

Naše staré známé kondenzátory do 105°C.

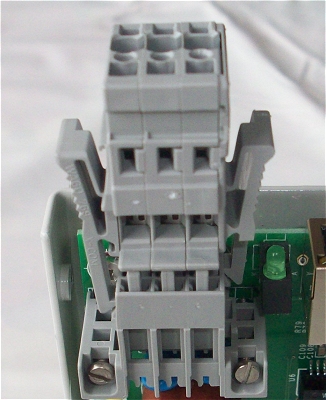

Tohle je zajímavé, napájecí konektor Wago X-COM 769. Masivní, s perfektním zajištěním proti vytržení, nebo náhodnému vypadnutí otřesy. Málokdy se u takových zařízení vidí, běžně tam výrobce vrazí klasickou zelenou svorkovnici a basta.

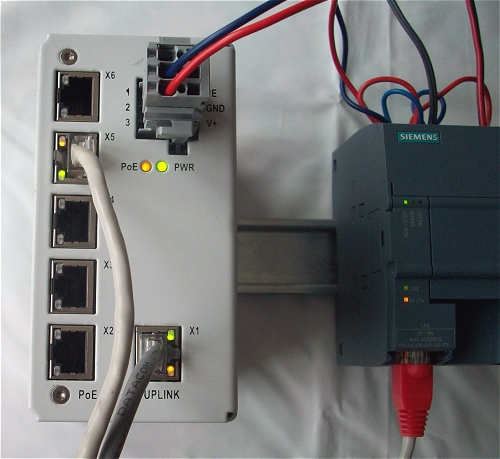

Při zapojení switche do obvodu komunikace s PLC Simatic S7 se nevyskytl žádný problém. Ani jsem jej nečekal. Propojovací konektory můžete zapojit v podstatě libovolně, vše funguje ihned.

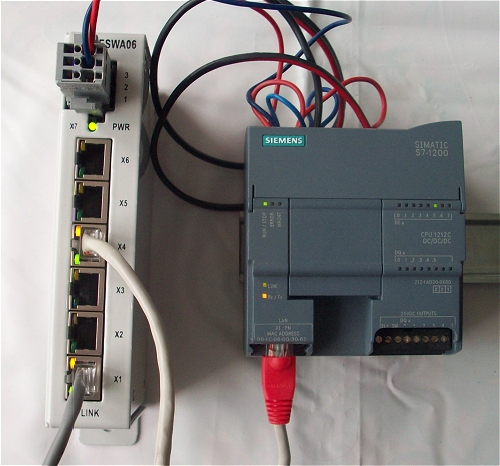

Menší varianta switche také splnila všechna očekávání. Všechny porty podporují komunikaci Half-duplex nebo Full-duplex a pracují s přímým nebo s kříženým kabelem.

Přepínače si zapojíte v ethernet rozvodech zařízení přesně tam, kde potřebujete. Varianta s PoE je navíc zcela jistě výhodná v aplikacích, kde si zatím nejste jisti počtem a typem účastníků na síti, neboť na porty s PoE je možno připojit i zařízení, které není PoE.

Přepínače AMiT s PLC Simatic S7 ve video ukázce

Klikněte si zde pro otevření videa v samostatném okně.
