Samotná jednotka společnosti Loxone je v typizované krabičce, s barevným odlišením svorkovnic. To je u všech produktů Loxone stejného významu, takže například modré svorky jsou vždy vnitřní komunikační sběrnice pro připojení rozšiřovacích modulů a tak dále.

Mimochodem je to dobrý nápad, jak je vidět, druhů signálů na jednotce je dost a dost.

Uvnitř miniserveru toho k vidění moc není, nejvíce místa zaberou výstupní relé a ethernetový konektor.

Než si vypisovat co jednotka umí je zajímavější její grafické zapojení.  Tohle vše je v základním vybavení, pokud je potřeba více fyzických vstupů/výstupů stačí jednotku rozšířit.

Pro připojení samotných aktorů, vypínačů a dalších prvků slouží  KNX/EIB sběrnice, která je podporována spoustou výrobců koncových zařízení.

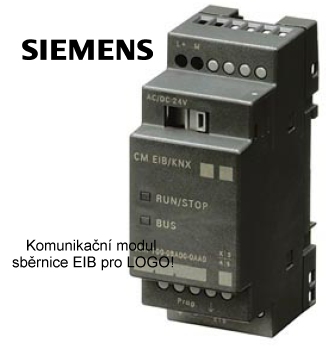

Tady přesně uvidíme, že není daleko od Siemens automatizaci k této domovní. Pro připojení malého programovatelného LOGO! modulu do sítě EIB slouží CM komunikační modul, takže tím pádem se z LOGO! stane běžný účastník na EIB sběrnici, podobně jako třeba vypínač. Modul umožní adresovat maximálně 16DI, 12 DO, 8 AI a 2 AO v LOGO!

Viděl jsem někde realizaci LOGO! jako regulátor topení a přes tento modul byl celý regulátor připojen do systému ovládání domu.

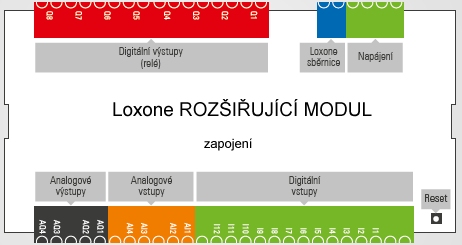

Rozšiřující modul I/O pro základní jednotku je stejný jako miniserver, jen mu chybí KNX/EIB sběrnice a ethernetový konektor. Počet připojení těchto rozšiřovacích modulů není omezen.

Miniserver podporuje také DMX komunikaci, stačí jej rozšířit o patřičný DMX modul. Tento umí 250 kbit/s na DMX 512 sběrnici a umožní připojit až 128 adres. Konfiguruje se přes software Loxone Config, který si ukážeme v dalším článku.

Připomeňme si, nejzajímavější vlastnosti DMX systému:

Systém DMX vznikl za účelem kompatibility jednotlivých zařízení pro řízení světel a nahrazuje analogové řízení. Digitální řízení LED svítidel umožňuje velmi přesné a spolehlivé nastavení intenzity a barvy světla jednotlivých svítidel. Pomocí DMX je možné ovládat až 512 nezávislých kanálů. Každý kanál systému DMX je 8 bitový, proto může nabývat hodnot od 0 (intenzita 0%) po 255 (intenzita 100%). Například 12V PWM modul umožňuje nastavení výstupního napětí s krokem řádově 10mV, což je pro většinu aplikací dostatečná přesnost. Na rozdíl od analogového systému, kde pro každý řízený vstup bylo zapotřebí použít jeden vodič, systém DMX používá ke komunikaci pouze 2 vodičů, ať už řídíme jedno, nebo třeba padesát svítidel.

Loxone pro DMX systém má i vlastní stmívače, které potřebují jen komunikační sběrnici a napájení pro svítidla.

Použít se ovšem dají jakékoliv další DMX zařízení.

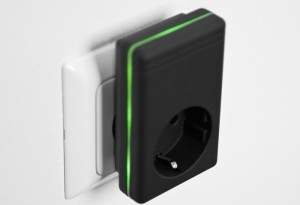

Jako doplněk pro stávající elektroinstalaci je možné připojit například dálkově ovládaný spínač přímo do zásuvky.

To vše by ale bylo k ničemu bez elegantního a přehledného ovládání celého systému. Použít můžete jakýkoliv externí systém, který dokáže s Miniserverem komunikovat nebo, což v tomto případě bude asi prvořadé, využít vestavěný webový server přímo v Miniserveru.

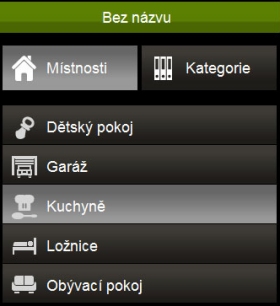

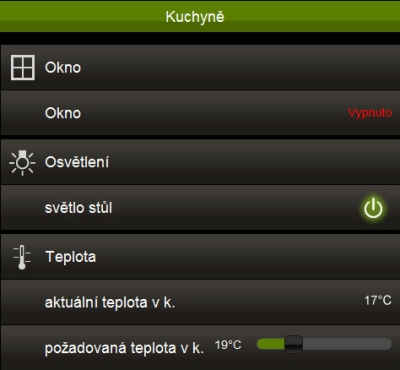

V základním nastavení je pak celé ovládání přehledné a stačí k němu jakýkoliv PC s internetovým prohlížečem. Stačí je zadat IP adresu Miniserveru.

Neméně důležitá je pak možnost mobilního ovládání, která se v případě použití webového severu přímo nabízí. Jako ovládací jednotku lze pak pohodlně využít iPhone nebo iPad s patřičnou aplikací, výrobce nabízí i variantu pro chytré mobily s OS Android.

Konfigurační software řídící jednotky Miniserveru stačí stáhnout z webu Loxone. Instalace je rychlá a jednoduchá.

Samotný nástroj Loxone Config jede i bez připojení k jednotce, takže si vše můžete osahat a vyzkoušet pro případnou realizaci.

Použití iPadu pro ovládání Miniserveru, montáž, praxe.

Klikněte si zde pro otevření videa samostatném okně
