Historie pohonů - amplidyn, rotační zesilovač

  • neděle, 02 září 2012 04:00

Logo pohon Historie pohonů - amplidyn, rotační zesilovač.

Žádné polovodiče, tyristory nic takového v roce 1966 ještě nebylo a přesto existovaly funkční a používané regulace stejnosměrných motorů pro spoustu aplikací.

Amplidyn, rotační zesilovač

Jestliže se Vám budou zdát obrázky trochu nekvalitní, u téměř padesát let starého zařízení, které je ještě v chodu, to je obvyklé. Jak uvidíte v závěru článku, jedná se o první regulovaný pohon, který byl v tehdejším MEZ Vsetín v roce 1966 vyroben. Jednalo se o pohon stolu Hoblovky HD12,5, která se vyráběla v Kovosvit Holoubkov.

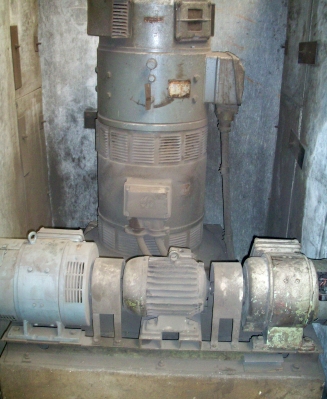

Napájení stejnosměrného motoru obstaral generátor, který na jedné hřídeli s asynchronním motorem tvořit tzv. Ward - Leonardovo soustrojí. Zde ve verzi nastojato, kterému nikdo neřekl jinak než "panák". Výkon panáku byl 50kW a při napětí kotvy 260V dokázal dodat stejnosměrnému motoru necelých 200A.

Amplidyn, rotační zesilovač


Princip regulace W-L soustrojí je stále stejný, takže stejnosměrný motor potřeboval konstantní buzení, nejlépe s možností odbuzení pro zvýšení otáček. Generátor zase musel regulovat buzení od nuly nahoru, aby se plynule zvyšovalo jeho napětí na kotvě a tím otáčky motoru. Kotvy motoru a generátoru byly samozřejmě propojeny. Proto buzení pro jednotlivé stroje zajistil tzv. rotační zesilovač - amplidyn. Pro každé buzení jeden na společné hřídeli s asynchronním motorem (uprostřed).

Amplidyn, rotační zesilovač

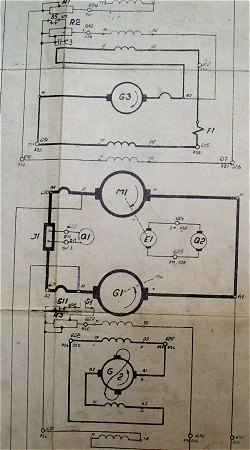

Předpokládám, že některým čtenářům výše uvedené moc neříká, proto se podívejte, jak byly kotvy, buzení a vinutí amplidynů zapojeny.

Budič generátoru G2 ve spodní části obrázku je buzen několika vinutími, které umožňovaly automatickou regulaci celého pohonu. Tento amplidyn měl vinutí  stabilizační, omezovací, kompaudační, napěťové a řídící. Do série s kotvou pak byly ještě připojeny pomocné póly rotačního zesilovače.

Buzení motoru obstaral třívinuťový budič G3 v horní části obrázku. Vinutí na tomto stroji jsou základní, derivační, stabilizační a sériové.

Z tohoto popisu je zřejmé, že i když to vypadá možná jednoduše, celé nastavení vyžadovalo svoje a nedej bože, pokud jste si někde přehodili některé vodiče. Na druhou stranu celé nastavení se zvládlo s avometem a vadaskou. Důležité byly směry jak rotace, tak proudů v jednotlivých vinutích.



Amplidyn, rotační zesilovač


Ve většině případů byla celá rotační část pohonu umístěna za nějakou zástěnou, hukot soustrojí byl přece jenom hlasitý.

Amplidyn, rotační zesilovač


Aby jsme nezapomněli na samotný stejnosměrný motor, který poháněl stůl hoblovky. Stejně jako na předchozím obrázku jsou u stejnosměrného motoru patrné typické šrouby podél osy statoru, ty držely uvnitř na statoru póly s vinutím.

Orientačně se podle nich dala kontrolovat poloha sběrného, jestli jej náhodou někdo nevytočil úplně mimo.

Amplidyn, rotační zesilovač

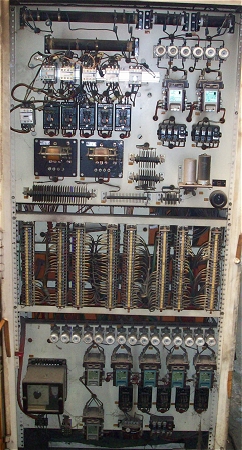

Tady už máme rozvaděč pohonu. Je v oboustranné verzi a ze zadní strany jsou silové prvky pro ovládání. Vodiče pro propojení přístrojů se protáhly otvorem a ze zadní strany panelu se zase nejkratší cestou vedly k dalšímu přístroji. Po kabelových žlabech ještě nebylo ani památky.

Amplidyn, rotační zesilovač

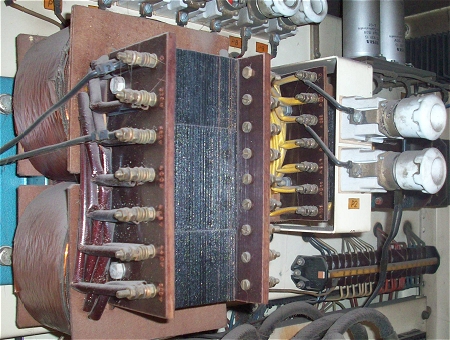

Také napájení pro ovládání a signalizaci vždy zajišťovalo velké trafo s více vinutími podle potřeby pohonu a regulace.

Amplidyn, rotační zesilovač

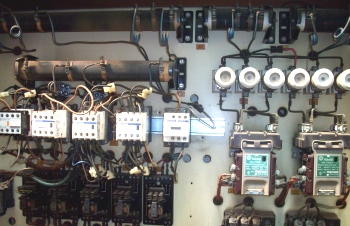

Staré stykače, z nichž některé pořád fungují, jiné už jsou vyměněny za nové provedení.

Amplidyn, rotační zesilovač

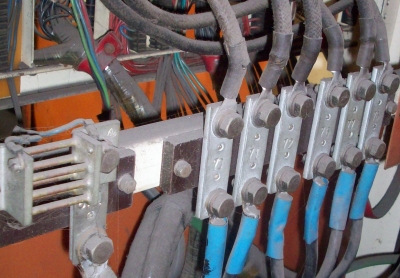

Vývody pro AC motor panáku se řešily jednoduše, vedle je vidět propojení kotev s bočníkem.

Amplidyn, rotační zesilovač


Opět něco pro pamětníky, podproudové relé, které hlídalo přítomnost proudu v DC obvodu buzení. Nastavení se provádělo jen protisílou pružiny, signalizační kontakty jsou nyní rozpojeny. Jak jsme si řekli v díle o regulátoru s budící jednotkou, výroba tenkrát probíhala v družstvu "Zlatník Ostrava".

Amplidyn, rotační zesilovač


Polovodičová dioda, vlastně selénový usměrňovač, který jí předcházel. Poskládal se z jednotlivých čtverečků podle požadavků na parametry "diody".

Amplidyn, rotační zesilovač


Detailní nastavení proudů pro jednotlivé regulační vinutí obstaraly výkonové odpory v horní části.

Amplidyn, rotační zesilovač


Svorky byly na tu dobu ale velmi přehledné a popisy na nich vydržely poměrně čitelné i těch padesát let.

Chtěl bych vidět, co za tu dobu udělá inkoust z dnešních popisovacích plotrů.

Amplidyn, rotační zesilovač

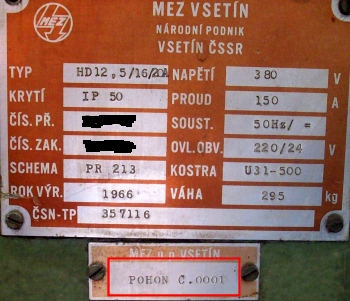

Každý stejnosměrný motor s generátorem a rozvaděčem pro regulaci tvořil tzv. pohon. V tehdejším MEZ Vsetín se pohony číslovaly a tohle je první, který se ve Vsetíně vyrobil. Tím začala éra regulačních strojů nejen pro hoblovky, ale také pro karusely, obráběcí stroje, výrobní linky gumárenského a plastikářského průmyslu atd. Za dobu existence MEZ Vsetín se vyrobily tisíce a tisíce pohonů.

Například pohon s měničem 3M vyrobený v roce 1989 měl pořadové číslo 8366.

Amplidyn, rotační zesilovač

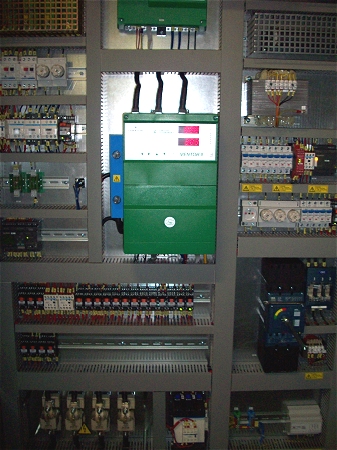

A pokud už výše uvedený rozvaděč včetně rotačních zesilovačů pro pohon zařízení dosloužil, takhle vypadá rekonstrukce, kdy se vymění celá skříň, W-L soustrojí a amplidyny nahradí tyristorový měnič, zůstane jen původní stejnosměrný motor.

Amplidyn, rotační zesilovač


Závěr:

Vidět první pohon vyrobený v MEZ Vsetín je velká náhoda, ale štěstí přeje připraveným.

Opět pokud máte někde v provozu ještě jiné starší pohony MEZ Vsetín s měničem ITM ze ZPA Děčín, nebo MTM či IRO vyráběné v ZPA Prešov, udělejte několik fotografií a pošlete nám ke zpracování a podobnému zveřejnění.

Jaroslav Blažek
