S eWONem COSY na webserver v PLC Simatic S7-1200

  • pondělí, 24 červen 2013 04:00

Logo automaty S eWONem COSY na webserver v PLC Simatic S7-1200.

Z TIA portálu je přes COSY možné dálkové spojení s PLC, nabízí se ale možnost, zda přes spojení projde i připojení k webovému serveru, který běží přímo v S7-1200.

eWON Cosy and web server S7-1200

Podle informací a doporučení z technické podpory, je vhodné před profesionálním použitím eWONu zkontrolovat a eventuálně aktualizovat firmware v modemu. Výrobce jej totiž neustále zdokonaluje a opravuje chybky, takže poslední verze je vždy vítaná.


Jako u ostatních produktů s firmwarem, je nezbytné znát přesný typ modemu eWON.

eWON Cosy and web server S7-1200

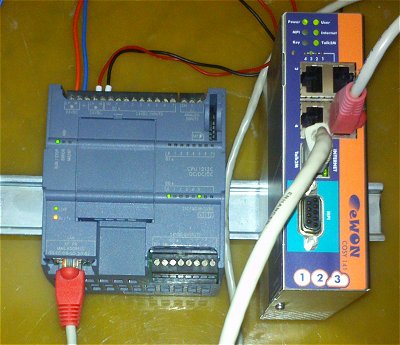

Zapojení modemu zůstalo u nás stejné jako při testu dálkové správy PLC, připojení do internetu je nezbytné pro získání nového firmware a následně pro odzkoušení webového serveru S7-1200.

eWON Cosy and web server S7-1200

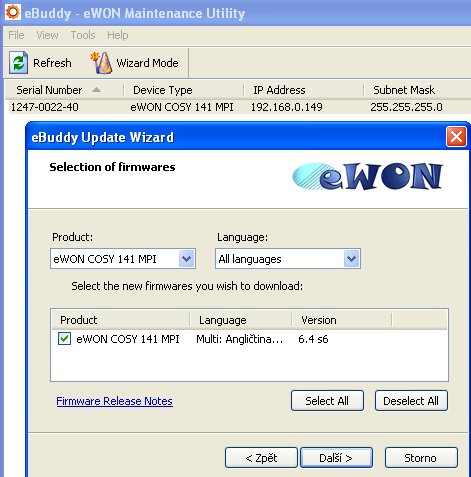

Pro aktualizaci můžeme využít software eBuddy, který si najde na síti náš modem a k němu poslední dosažitelnou verzi firmware, tedy 6.4.s6.

Na odkazu "Firmware Release notes", je k dispozici detailní informace o změnách které nový firmware přináší.



eWON Cosy and web server S7-1200

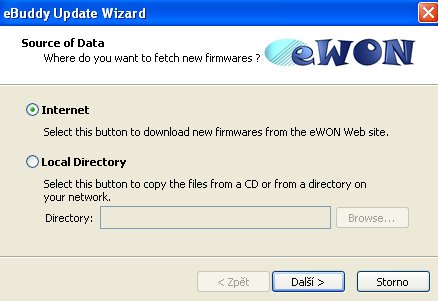

Jestliže nemáme připojení k internetu, můžeme si soubory s firmwarem nahrát z patřičné složky, nebo externí flash paměti. Jinak eBuddy stáhne a uloží patřičný firmware na disk.

eWON Cosy and web server S7-1200

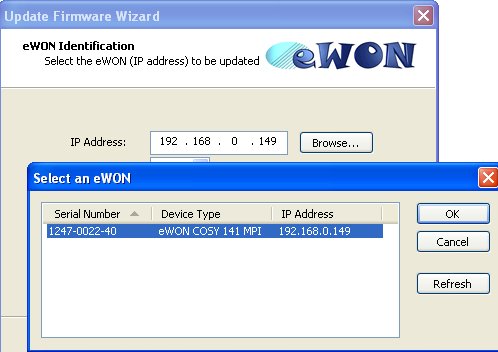

Jakmile máme správný soubor na disku, vyhledáme znovu náš eWON a přistoupíme k samotné aktualizaci.



eWON Cosy and web server S7-1200

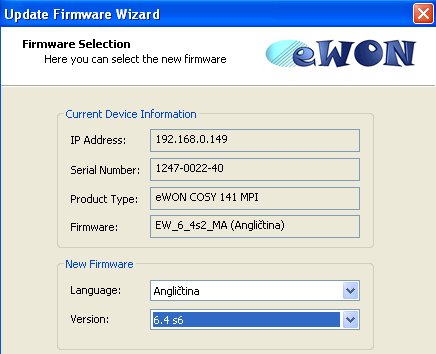

Tady můžeme vidět, jaký firmware máme v eWONU ve skutečnosti a jaký do něj nahrajeme. Výrobce umožňuje nejen upgrade ale i downgrade. Při změně dolů jen na nižší verzi s-release, stačí stále eBuddy nástroj, pokud potřebujete jít níže i s primární verzí (třeba na 6.3), existuje trochu jiný postup. To jen pro úplnost.

Informace o aktuální verzi je samozřejmě přístupná i přes webové rozhraní modemu.

eWON Cosy and web server S7-1200

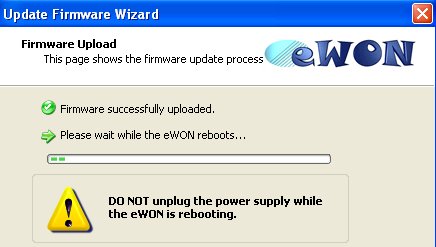

Samozřejmě, že při zápisu firmware do modemu není dobré jej vypnout.

Pokud se Vám náhodou podaří tento krok pokazit nezoufejte, zkuste tvrdý reset, nebo pak už jen poslat modem do výrobního závodu na opravu.

eWON Cosy and web server S7-1200

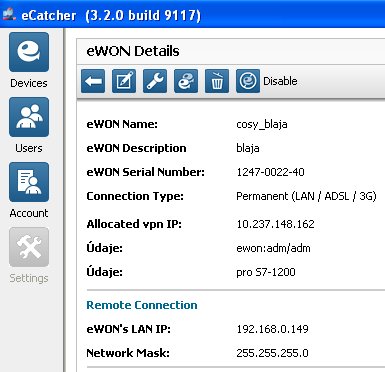

Nyní můžeme bez obav otestovat přístup na webový server v CPU. Jako při vzdálené správě PLC přes TIA portal V11, vytvoříme VPN spojení nástrojem eCatcher služby Talk2M.

Detaily tohoto spojení a nastavení jsou popsány v minulém článku ohledně vzdálené komunikace v TIA portálu.



eWON Cosy and web server S7-1200

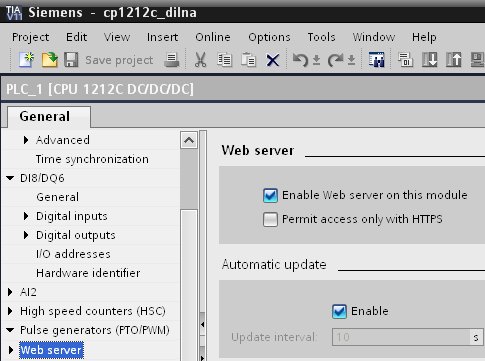

Jestliže nemáme webový server v PLC uvolněn, uděláme to v HW konfiguraci stanice v prostředí TIA.

Konfiguraci pak přeneseme do PLC i dálkově, právě přes eWON modem.

eWON Cosy and web server S7-1200

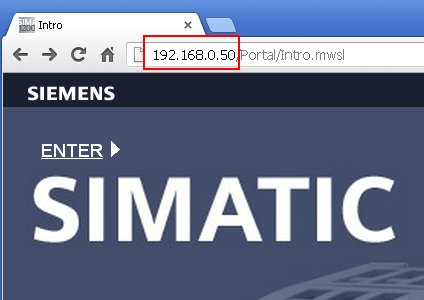

Naklepneme IP adresu našeho prohlížeče a je to, stačí vstoupit.

eWON Cosy and web server S7-1200

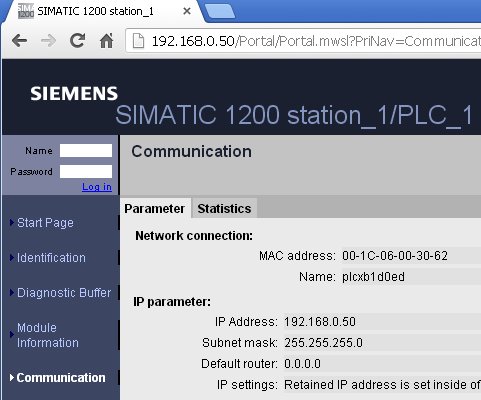

K dispozici pak máme klasické webové rozhraní S7-1200 připojené ovšem přes VPN spojení služby Talk2M.

eWON Cosy and web server S7-1200

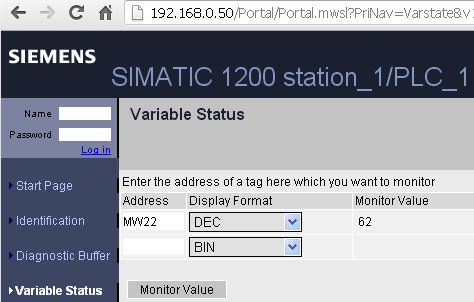

Funguje i monitorování proměnných v PLC. Co se týká vlastních stránek v PLC, psali jsme o tom v článku na začátku roku, odkaz na konci.

eWON Cosy and web server S7-1200


Závěr:

Nabízí se otázka, jak by něco takového fungovalo z Smartphone, když na něj nelze instalovat eCatcher pro využití VPN spojení a služby Talk2M? Právě to si ještě vyzkoušíme příště.

Jaroslav Blažek


Doplňující odkazy k článku:

Technická podpora, kontakt: http://www.foxon.cz/contact_us.html

Firmware eWON COSY: http://wiki.ewon.biz/Support/07_Download/09_EWON_Firmwares

Vytvoření vlastních webových stránek v S7-1200: http://www.blaja.cz/plc-automaty/webovy-server-v-plc-simatic-s7-1200.html
