S modemem MoRoS k PLC Simatic ze smart mobilu a VPN tunelem

  • sobota, 23 listopad 2013 03:00

Logo automaty S modemem MoRoS k PLC Simatic ze smart mobilu a VPN tunelem.

Vyzkoušeli jsme pro Vás zabezpečené VPN dálkové připojení k PLC Simatic S7-1200 z mobilu s Androidem přes router MoRoS.

Insys MoRoS router

Je to vůbec možné, realizovat takové VPN spojení mezi smartem XPERIA a webovým serverem v PLC? Je a není to ani moc složité, jediné omezení je pouze v připojení na webový server PLC, který musí být v PLC aktivní, na nějakého plnohodnotného klienta jsme zatím nenarazili. Všechno nastavení a funkce ohledně routeru MoRoS a S7-1200 jsme si ukázali v minulém článku, takže doporučuji přečíst.


Asi takhle to vypadá, zabezpečené dálkové připojení k S7-1200, i když zrovna podle obrázku to na nějakou velkou dálku nevypadá, protože jsme právě potřebovali udělat fotku.

Insys MoRoS router


Vše spočívá hlavně ve správné instalaci toho správného OpenVPN programu pro smart telefony s Androidem nebo iOS, který je schopen zajistit přímé VPN spojení mezi smartem a ICS serverem. Tento program na rozdíl od některých jiných nevyžaduje root telefonu, což je veliké plus.

Insys MoRoS router


Instalace ze známých zdrojů je hotova raz-dva.

Insys MoRoS router


Ihned po spuštění nás software vyzve k definování nového profilu VPN spojení. Můžeme si vše nastavit ručně, nebo použít konfigurační soubor.

Insys MoRoS router


Stejný konfigurační soubor, který jsme použili pro nastavení VPN tunelu z počítače s TIA portal, nám bude stačit pro nastavení na mobilu. Stáhneme si jej po přihlášení na ICS server k našemu účtu.

Insys MoRoS router


Teď už jen stačí vytvořený profil spustit.

Insys MoRoS router


Obdobně jako na velkém PC aplikace vytvoří VPN tunel na náš účet serveru ICS.

Insys MoRoS router


Ikona klíčku v levém horním rohu signalizuje, že je vše OK, spojení je aktivní.

Insys MoRoS router


Pak už jen klasicky zadáme do internetového prohlížeče mobilního telefonu IP adresu vzdáleného PLC a je to.

Insys MoRoS router


Webový server funguje známým způsobem, psali jsme o tom již mnohokrát. Jediným rozdílem je, že nyní používáme zabezpečené VPN spojení přes router MoRoS na vzdálené PLC.

Insys MoRoS router

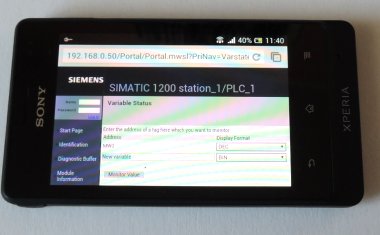

Asi takhle. Pro dokonalejší využití by to chtělo vlastní stránku ve webovém serveru s proměnnými konkrétního zařízení.

Insys MoRoS router




Závěr:

Díky mobilnímu OpenVPN software je celé připojení na webový server PLC Simatic S7-1200 velmi jednoduché.

Ovšem nelze nezmínit jednu velmi důležitou poznámku. Vždy zvažte používání nějakého plnohodnotného přístupu na Vaše zařízení ze smartu, hrozí totiž reálné nebezpečí zneužití při ztrátě, nebo krádeži telefonu. Tohle platí obecně pro jakékoliv platformy dálkové správy z mobilních aplikací.

Jaroslav Blažek


Doplňující odkazy k článku:

Kontakt a technická podpora MoRoS: http://www.insys-icom.cz/42217/Obchodn-kontakt/Kontakt/contacts.aspx

Průmyslové routery řady MoRoS: http://www.insys-icom.cz/icom/cz/products/router/MoRoS

Vytvoření vlastních webových stránek v S7-1200: http://www.blaja.cz/plc-automaty/webovy-server-v-plc-simatic-s7-1200.html
