S7QuickLogger pro záznam proměnných z PLC Simatic S7

  • středa, 25 květen 2011 04:00

 Logo software S7QuickLogger pro záznam proměnných z PLC Simatic S7.

Podíváme se na jeden záznamník (logger) proměnných z PLC Simatic, ovšem bez jakéhokoli Siemens software. Prostě funguje s vlastními drivery a velmi jednoduše.

Abychom vyloučili nějakou vazbu loggeru na instalované drivery na testovacím PC, nainstaloval jsem logger na čistý PC, kde ještě nic od Siemens nebylo instalováno. Takže ověříme si jak to funguje se Siemens PCL, ale bez Siemens software. Ke spojení zkusíme použít dvě PLC Simatic S7, jedno s ethernetovým portem a druhé s MPI přes IBH Link převodník. OS samozřejmě Windows XP profi + SP3.

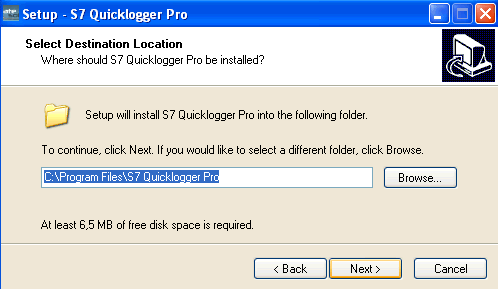

Instalace software probíhá rychle a korektně, stačí zadat umístění kde chceme logger instalovat.

S7QuickLogger z Simatic S7

Je to otázka několika minut a není nutno instalovat žádné podpory databázových serverů a podobně. Jen čistý program.

S7QuickLogger z Simatic S7

Kompletní instalace a zkušební verze software.

Odkaz na web není funkční, platný je ten na konci článku.

S7QuickLogger z Simatic S7

Celý program má jen jedno jediné hlavní okno, všechny důležité funkce a nastavení jsou přístupné, kromě klasického menu, ještě přes velké ikony.

Klikem na obrázek se ten zvětší.S7QuickLogger z Simatic S7

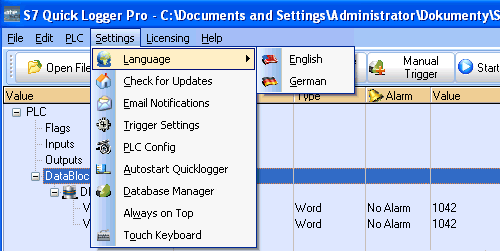

Detailnější nastavení a další menu.

S7QuickLogger z Simatic S7

Důležité informace ohledně stavu připojení a podobně jsou jen na spodním stavovém řádku. Lehce se přehlédnou, takže například o tom že je připojení aktivní, Vás nejvíce informuje viditelná změna proměnných.

S7QuickLogger z Simatic S7

Nejdůležitější nastavení je vždy spojení na PLC. Z možných variant použijeme ISO TCP tedy ethernetovou síť.

Naše PLC je zasíťované s uvedenou IP adresou *.100.

S7QuickLogger z Simatic S7

Pak už jen nastavíme tag s adresou proměnné v PLC, kterou chceme vidět a zaznamenat. Každou proměnnou si můžeme nazvat libovolně podle potřeby.

S7QuickLogger z Simatic S7

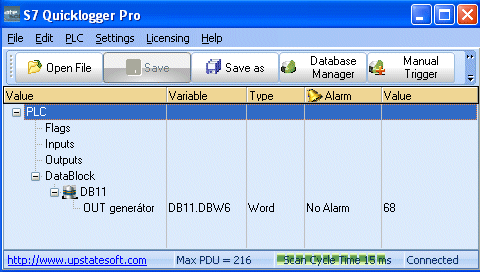

Následně stačí jen připojit, nebo si ověřit, že hodnoty se mění a proměnná "žije". Ani se nechce věřit tomu, že by to bylo tak jednoduché, ale opravdu je.

S7QuickLogger z Simatic S7

Další PLC SIMATIC je připojeno do sítě MPI portem přes IBH Link převodník, tedy ethernet. Opět stačí zvolit jen správnou variantu a nastavit IP adresu převodníku. Po potvrzení tlačítkem "Connect" se připojení aktualizuje a tagy vkládáme již popsaným způsobem.

S7QuickLogger z Simatic S7

To hlavní co ale dělá logger loggerem, je záznam proměnných. Nastavením databázového souboru s tabulkou proměnných si najdeme tu naši, kterou chceme sledovat.

S7QuickLogger z Simatic S7

A máme ji pěkně v grafu nebo i přehledné tabulce. Typ grafu si můžeme zvolit z několika běžných variant, jako sloupce, koláč atp.

S7QuickLogger z Simatic S7

Nástroj nabízí navíc bohaté nastavení možností tisku zaznamenaných dat a také export do excel formátu.

S7QuickLogger z Simatic S7

Export do Excelu pak vypadá takto.

S7QuickLogger z Simatic S7

Nefungovala mě nápověda přes menu programu, takže bylo nutno soubor s nápovědou spustit ručně ze složky kde máme logger nainstalován. K dispozici máme help v němčině a angličtině, podobně jako jazykovou variantu celého software.

S7QuickLogger z Simatic S7

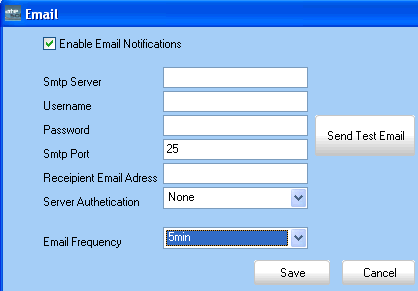

Zajímavá funkce je odesílání upozornění emailem na překročenou hodnotu proměnné. V naší verzi ale tohle nefungovalo korektně, testovací email sice přišel. ale nastavení adresy a smtp serveru nešlo uložit s příponou cz. Software respektoval přípony com, eu atd, ale cz se mu nějak nechtělo.

S7QuickLogger z Simatic S7

Testovací email opravdu přišel, ale víc nic. Není to naštěstí hlavní funkce celého nástroje, takže to oželíme.

S7QuickLogger z Simatic S7

Spouštění záznamu proměnných můžeme zvolit od definovaného času, nebo dokonce libovolným bitem, tedy můžeme si jej řídit i přes samotné PLC.

S7QuickLogger z Simatic S7



Závěr:

S7QuickLogger opravdu pracuje bez jakéhokoliv Siemens software, vše má v podstatě s sebou. Můžete si jej nainstalovat kdekoliv do sítě a bude zcela jistě funkční. Možnost spouštění záznamu proměnných přímo z PLC je zajímavá, v případě zastavení stroje můžeme například zaznamenat co se dělo poté, zda byly na zařízení provedeny patřičné úkony.

zpracoval Jaroslav Blažek


Doplňující odkazy k článku:

Download software S7QuickLogger a technické data: http://www.scrollsite.upstatesoft.com/
