SafeProfibus přes hvězdicový repeater

  • pondělí, 28 březen 2011 04:00

Logo automaty SafeProfibus přes hvězdicový repeater.

Je možné na safe sběrnici Profibus DP použít hvězdicové repeatry? První moment byla odpověď prodejců samozřejmě ano, ale na detail že se jedná o safe se každý zarazil a v podstatě z něj vypadlo, že to ještě nezkoušeli. No a protože už za ta léta se člověk párkrát setkal s tím, že i naprosto jednoznačné věci nefungovaly v důsledku různých hardware, firmware a dalších "nepodstatných" detailů, byla nejrychlejší cesta si vše před použitím na stroji zkusit.

SafeProfibus běhá jen na 12Mbps, pro použití v ET200S vyžaduje interface IM151 s označením HF. Měření průběhu bylo provedeno osciloskopem OWON. Přesnou topologii sítě i s komentářem si prohlédněte ve video ukázce na konci článku.


Hvězdicový Helmholz Flextra repeater, zde šesti portový, pro test použita varianta se čtyřmi porty.

Jako master posloužil řídící systém Sinumerik s PLC S7 317-2DP, dále periferie ET200S se Safe I/O moduly a běžná ET200S jako doplnění portů na repeatru.



Profibus Safe a Flextra repeater


Nás budou zajímat jen ukázky průběhů signálu na PROFIBUS DP sběrnici. Tady máme začátek linky přímo na výstupu z PLC.

Znovu připomínám, že se jedná o SafeProfibus 12Mbps.

Profibus Safe a Flextra repeater

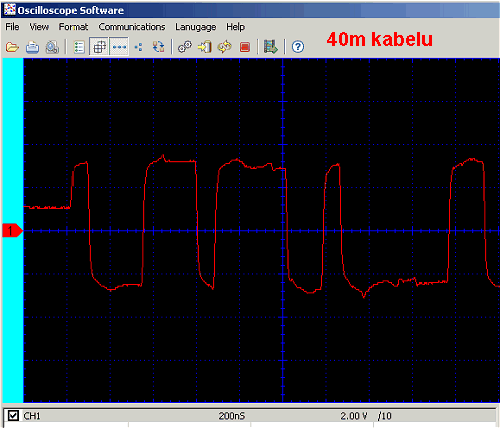

Průběh signálu po 40-ti metrech PROFIBUS kabelu. Při rychlosti 12Mbps je již viditelné zkreslení. To jen abychom si uvědomili, že i 40 metrů vzdálenosti udělá při této rychlosti svoje.

Profibus Safe a Flextra repeater


Stejná situace jako na předešlém průběhu jen místo 40m signál jede přes 100m kabelu. Rozdíl již není tak markantní jako přes 40m. Tohle je potřeba mít neustále na paměti při projektování sítě abychom předešli možným problémům.

Pro klasickou 1,5 Mbps rychlost průběhy signálů nejsou v žádném případě tolik zkreslené.

Profibus Safe a Flextra repeater


Tady už přijde to pravé. Průběh přímo na repeatru po 100 metrech kabelu mezi masterem a repeatrem.

Profibus Safe a Flextra repeater

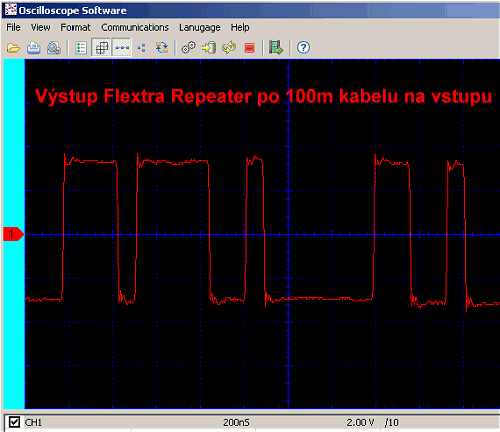

A je to. Nejzajímavější ukázka, signál z výstupu repeatru. Ani se nechce věřit, že to ta "krabička" dokáže tak opravit.

Profibus Safe a Flextra repeater

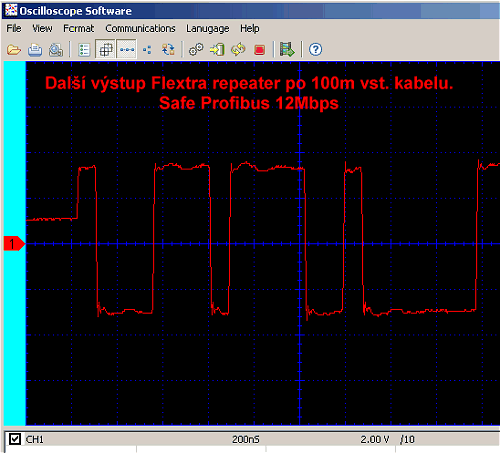

Abychom si vše ověřili nejmíň 2x, tak tohle je změřený další výstup z repeatru. Je to téměř neuvěřitelné, pokud jste s tímto problémem ještě nepřišli do styku, tak je to pro každého asi překvapující.

Profibus Safe a Flextra repeater


Safe PROFIBUS 12Mbps s Flextra repeatrem.

Ukázka topologie a chodu Safe Profibus S7.


Závěr:

Velký dík všem zúčastněným, kteří věnovali svůj čas a schopnosti pro vytvoření výše uvedených obrázků. Ono je mnohem lepší vše aspoň jednou zkusit a vidět, než jen o tom mnohokrát mluvit. Pokud si na tomto webu najdete předchozí články ohledně měření sítě PROFIBUS, tak uvidíte i další příklady, jak se dá signál na sběrnici PROFIBUS upravit.

Jaroslav Blažek




Doplňující odkazy k článku:

Web hlavního autora obrázků a videa: http://www.siprog.cz/

Použitý Flextra repeater Helmholz: http://www.helmholz.cz/index.php?stranka=produkty&produkt=flextra-multirepeater

Články o analýze sítě PROFIBUS na tomto serveru: http://www.blaja.cz/index.php?option=com_content&task=view&id=346&Itemid=56
