Pokud starší verze software stačí tak stačí, ale letos přišla na trh třeba sada s relativně novým HMI panelem KTP400 řady Basic, který už v žádné verzi WinCCflexi nenajdete. Není dokonce ani v nejnovějším upgrade. Proč? Jedná se o malý panel, který je určen především pro spolupráci s řadou PLC S7-1200, takže jej můžeme parametrizovat pouze z TIA portálu. Ovšem naopak pro jiné jiné HMI panely získáme s upgradem WinCCflexible nové firmware do těchto panelů.
|

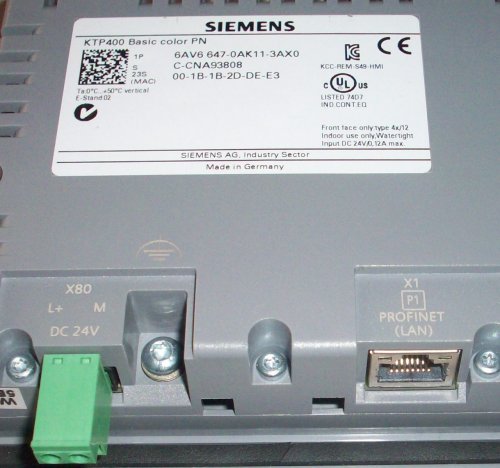

KTP400 Basic color PN, jak název napovídá, jedná se o dotykový a také klávesový panel, velikosti úhlopříčky cca 4" s komunikací Profinet. Tohle teda ve WinCCflexible nenajde ani David Copperfield. |
|
|
Jednoduše si vybraný typ panelu ověříme přímo ve WinCCflexible, kde se jej pokusíme vložit do nového projektu. Zmíněný KTP400 Basic color PN tady opravdu není.
|
|
Důležitá poznámka: i když třeba vybraný HMI panel ve WinCCflexi najdete, neznamená to, že není nutný upgrade. Panely totiž mají vlastní firmware a často se stane, že nový koupený panel má novější firmware, než ten ve Vašem WinCCflexible. Takže jdeme na to.
|
Tohle je poslední starší verze Flexible, která ještě neuměla 64bitové operační systémy Windows. Nenechte se zmást, nějaké WinCCflexible 2013 nebo podobně neexistuje, 2008 je opravdu poslední verze. |
|
|

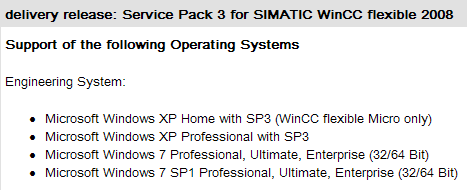

Právě SP3 přináší hlavně podporu Windows 7 všech řad jak pro 32, tak pro 64 bitové verze.
|
|
|
Instalátor automaticky odebere poslední starší verze software, celý proces je poměrně rychlý, nejedná se totiž o žádný TIA portál.
|
|
|

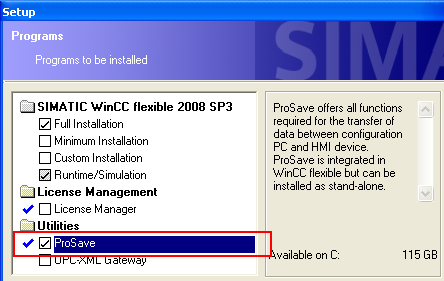

Doporučuji instalovat také ProSave, který není v základní nabídce, nezapomeňte si jej proto zaškrtnout. |
|
|
Celá instalace je otázka zhruba třiceti minut i na starším počítači. |
|
|
Po skončení instalace je vhodné spuštění WinCCflexible a v help menu zkontrolovat instalovanou verzi. |
|
|

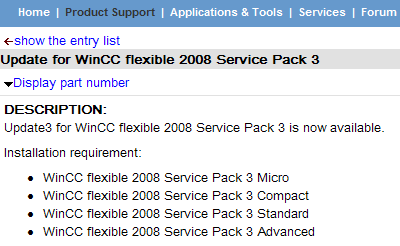

Jestliže se na trhu objeví další nový HMI panel, nebo nějaká oprava, vydává Siemens tzv. Update, který je výhodné také instalovat. Tento Update existuje nyní v třetí verzi pro SP3 WinCCflexible 2008 a je k dispozici na webu technické podpory běžně ke stažení a instalaci, odkaz v závěru. |
|
|

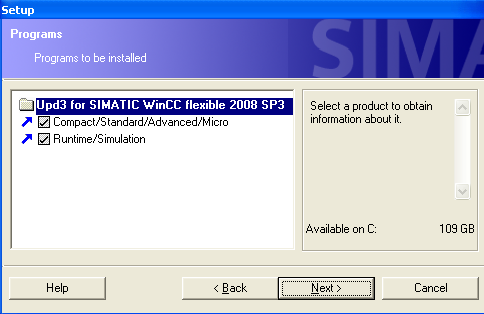

Jak je vidět Update3 nenabízí žádnou možnost volby, prostě se nahrne na PC a basta. |
|
|

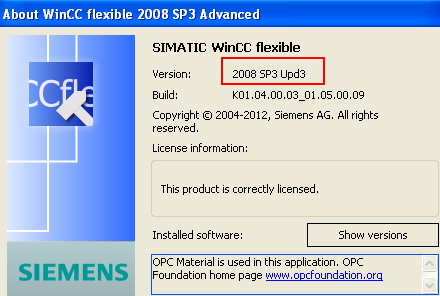

Na závěr nezbytná kontrole verze po spuštění nástroje. |
|
|
Pokud otevřete v SP3 projekty starších verzí, software po potvrzení udělá zálohu staré a zkonvertuje ji pro poslední systém. Nemusíte mít obavu o znehodnocení. |
|
|

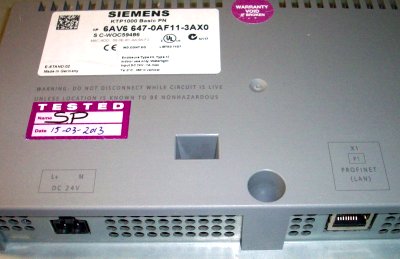

Vezmeme si proto HMI vyšší řady, konkrétně KTP1000 Basic PN s objednacím číslem 6AV6647-0AF11-3AX0. |
|
|
Kontrolou při vložení jednoduše zjistíme i všechny možné verze firmware, které by mohly být v našem HMI KTP1000 Basic PN nahrány. Právě tohle je doba, kdy je možný jak upgrade tak i downgrade firmware panelu, neboť například u starších HMI, nebo pokud Vám přijde panel z opravy, není jistá verze FW. |
|
|
Nejlepší ověření docílíte, přece jenom na webu supportu Siemens, kde po nalezení konkrétního panelu najdete v jeho vlastnostech čím je jej možné programovat, jak se dlouho bude ještě vyrábět a podobně. Siemens, i když už výrobu konkrétního panelu ukončil, tak v drtivé většině případů jej dodává ještě 10 let jako náhradní díl. |
|
Pokud si nevzpomínáte, co to znamená, náhradní díl se neobjednává u prodejců Siemens, ale přímo v servisním centru v Bradleci u Mladé Boleslavi a na tyto díly se nevztahují individuálně dojednané ceny. Máte ale jistotu, že i deset let po ukončení výroby HMI panel seženete a nemusíte pracně předělávat celou aplikaci na již starším stroji.
Závěr:
K vytváření vlastní aplikace pro nějaký HMI panel Siemens slouží v současnosti software WinCCflexible 2008. Existuje také WinCC V12 pro TIA portál, to ale zatím necháme bokem zájmu. Princip je totiž shodný a prostředí WinCCflexible je proti TIA velmi rychlé. Pro úplnost je nezbytné doplnit, že i v TIA portálu V11(V12) existuje možnost vytváření projektů pro malé HMI panely určené převážně k připojení PLC řady S7-1200. Některé tyto panely ale můžeme samozřejmě pohodlně programovat v našem WinCCflexible 2008.
Jaroslav Blažek
Doplňující odkazy k článku:
WinCCflexible 2008 + SP3: http://support.automation.siemens.com/WW/view/en/57267466
Update3 WinCCflexible 2008 SP3: http://support.automation.siemens.com/WW/view/en/58860033
Support KTP400 BASIC color PN: http://support.automation.siemens.com/WW/view/en/56202537
Support KTP1000 BASIC PN: http://support.automation.siemens.com/WW/view/en/28426206
