Zřejmě tak brzy nikdo nebude mít fyzicky k dispozici PLC řady S7-1500, proto zkusíme takový projekt vytvořit a rozjet v simulátoru TIA Portálu V12. Z provozu simulátoru jsme připravili i zajímavé video.
|
Nejprve je ale nezbytné celý software instalovat. Pod názvem Step7 Professional V12 se na PC nahrne vše co je na obrázku, můžeme si samozřejmě vybrat, co potřebujeme. |
 |
|
Nezbytná rekapitulace instalátoru a jedem na to. Instalaci jsme provedli na čisté Windows XP Profi SP3, samozřejmě ve virtuálu. |
 |
|

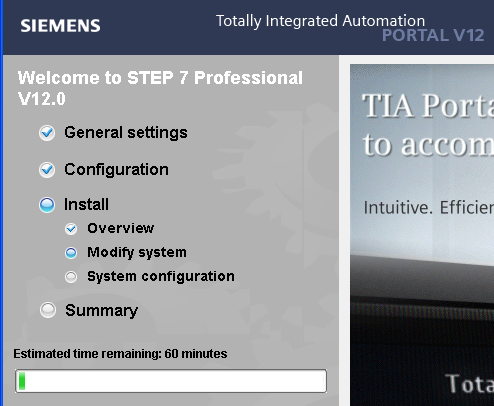

Na rozdíl od předchozích verzí, není instalace nijak dlouhá ani pomalá, těch 60 minut avizovaných ve spodní části okna opravdu pasovalo. |
 |
|

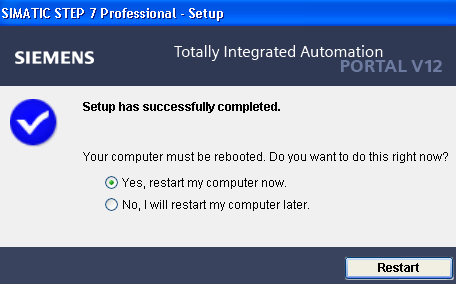

Po necelé hodince je všechno hotovo a stačí jeden restart. |
 |
|
Ukázka instalovaných složek v nabídce start. Je to zde proto, abychom ukázali, že s TIA Portálem se neinstaluje klasické PG/PC interface známé ze Step7. |
 |
|
Komunikační možnosti Step7 V12 jsou viditelné přímo ve stromu složek programu, tedy žádné PG/PC interface se nekoná. My si je ukážeme podrobněji v některém z dalších článků. |
 |
|
Step7 Professional ve verzi 12 umožní právě práci s řadou PLC S7-1500. Součástí instalace je také WinCC Basic pro vytváření projektů HMI panelů Siemens. |
 |
|
Všimněte si instalovaného simulátoru S7-PLCSIM, který ovšem není funkční pro řadu S7-1200/1500, jak uvidíme dále. |
 |
|
Protože vše funguje obdobně jako ve verzi 11, založíme si nový projekt a podíváme se, co všechno nám TIA umožňuje vložit. V nabídce je kompletní řada všech PLC Simatic S7. Klikněte si na obrázek pro zvětšení. |
 |
|
Nejvýkonnější centrála nové řady CPU1516-3PN/DP. |
 |
|
My si ale pro simulaci vybereme právě tu nejmenší, CPU1511-1PN. |
 |
|
Sestavu PLC si poskládáme obdobně jako pro řadu S7-1200. Klikněte si na obrázek pro zvětšení. |
 |
|
Pak už jen postačí vše kompilovat a zkusit nahrát do simulátoru. |
 |
|
Ovšem pokus o spuštění simulátoru pro S7-1500 skončí takovým hlášením. Simulátor pro tuto řadu se totiž musí instalovat zvlášť, není součástí Step7. |
 |
|
Instalace simulátoru je graficky stejná jako TIA, nejdéle trvá rozbalení instalačních souborů, ostatní je pak již otázka několika minut. |
 |
|
Jestliže nenajdete na ploše patřičnou ikonu PLCSIM V12, simulace pro S7-1500 Vám nepojede. |
 |
|

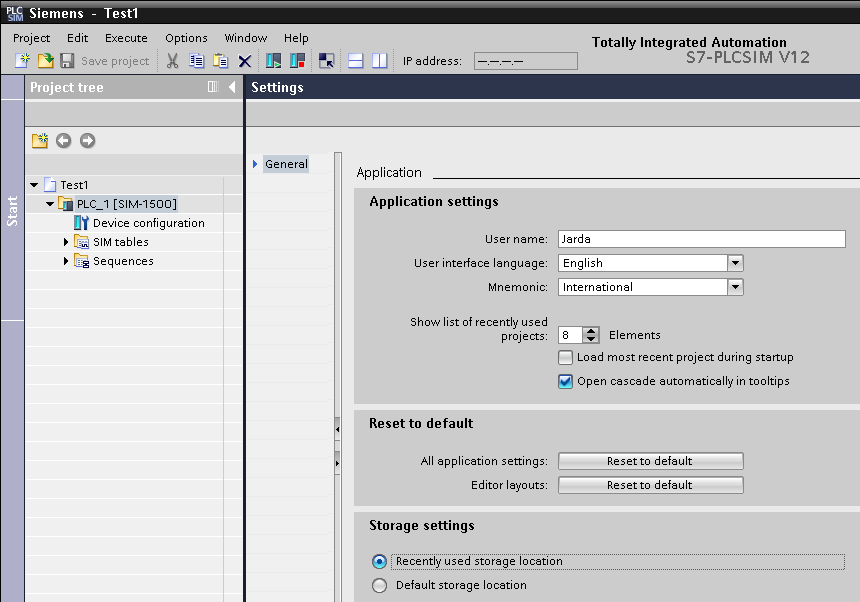

Instalovaný simulátor se dá spustit obdobně jako u klasického Step7. Klikněte si na obrázek pro zvětšení. |
 |
|
Tady je právě vidět, při pokusu o nahrání konfigurace a programu do PLC, rozdíl mezi jednotlivými simulátory. |
 |
|
Při použití toho správného si software najde PLC a nabídne nahrání konfigurace do PLC. Klikněte si na obrázek pro zvětšení. |
 |
|
Rozdíl v konfiguraci je samozřejmý, v simulátoru zatím není nic nahráno. Klikněte si na obrázek pro zvětšení. |
 |
|
Pak úplně stejně jako při připojeném PLC funguje online režim, diagnostika, prostě vše co potřebujeme pro přípravu a odzkoušení PLC programu dopředu v kanceláři nebo dílně. Klikněte si na obrázek pro zvětšení. |
 |
|
Simulátor PLCSIM V12 v novém TIA Portálu V12 pro S7-1500.
Klikněte si zde pro otevření videa v samostatném okně v HD rozlišení. |
Závěr:
Překvapila nás rychlost a délka celé instalace, samotný chod TIA V12 není v žádném případě horší než V11, spíše naopak. Vše instalujeme do virtuálního PC s XP a osvědčila se varianta u nových notebooků s 64bitovými Windows, si také udělat virtuální PC s Windows XP a Windows7. Když se totiž instalace z nějakého důvodu nepodaří, stačí virtuální Windows7 smáznout a zkusit instalaci třeba do XP.
Co se týče dalších funkcí a doplňků jako například StartDrive, tedy obdoba software Starter pro konfiguraci a nastavení pohonů Siemens, tak jak se nám je podaří zajistit pro test, tak je ihned vyzkoušíme a ukázky zveřejníme.
