HMI dotykový panel pro LOGO!8 za stovku část 2

  • úterý, 11 duben 2023 07:11

Jak aplikace funguje obecně jsme si ukázali minule, nyní přejdeme ke konkrétním ukázkám s PLC LOGO!8.


Ukážeme si vše na několika obrazovkách, první třeba zde, kde nastavíme výstupy v LOGO!, sledujeme stav vstupů, nastavíme proměnnou a jen pro efekt, změníme třeba barvy displeje LOGO!8.

odrid2 08


Nejprve je nutné nastavit komunikační parametry. Samotné nastavení v LOGO!8 jsme si ukázali v minulé části. Na výběr máme sedm kanálů tedy třeba sedm dalších PLC a také formát adresy.

odrid2 10


Formát adresy nastavíme jako Siemens pokud máme připojeno PLC Siemens.

odrid2 11


Tohle je veškeré nastaveni komunikačního kanálu.
Klikněte na obrázek pro zvětšení

odrid2 12b

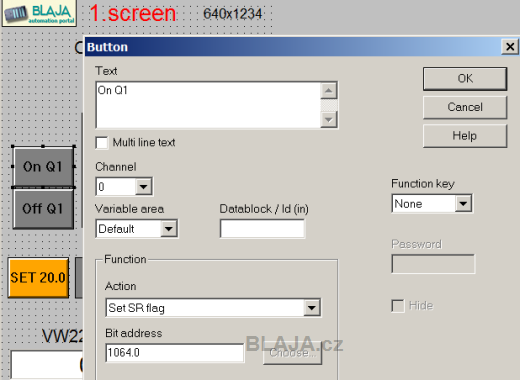

Ovládání výstupu Q1 u LOGO!8. Zde jej nastavíme přes VM oblast, viz tabulka v minulé části. Také ale můžeme použít přímo adresaci jako Q1.

odrid2 14


Asi takto nějak, stačí jen vhodně zvolit oblast proměnné.

odrid2 15

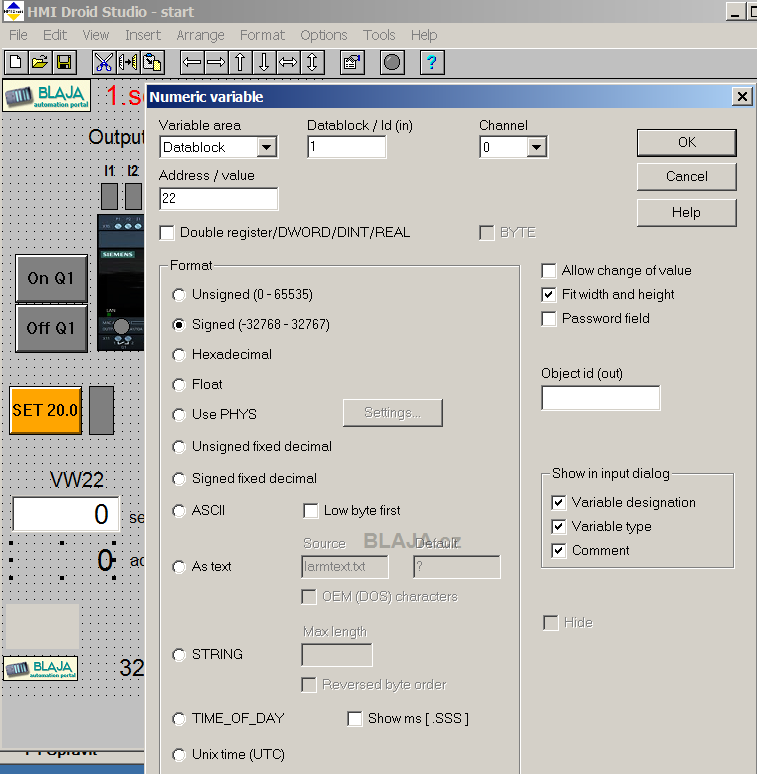

Možnosti zobrazení proměnná jsou bohaté, ovšem není zde přímá volba zobrazení byte a pak binární formát, tedy třeba osm digitálních vstupů jednou proměnnou. Díky technické podpoře vám ukážeme, jak to také udělat. Mimochodem, zajímavý je také formát "PHYS", což je přímo kalibrace proměnné, uvidíme dále.
Klikněte na obrázek pro zvětšení

odrid2 13b

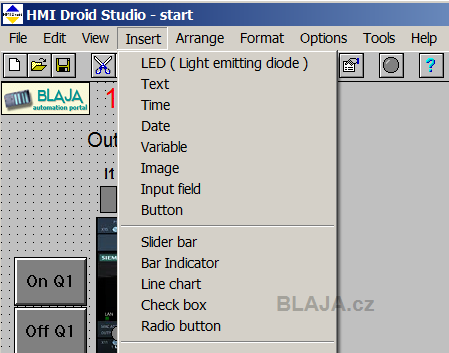

Všechny tyto objekty můžeme vložit na obrazovku.

odrid2 16


A upravit jejich formáty, například font a velikost textu.

odrid2 17


Například nemusíme polohu a velikost objektu nastavovat myší, je možné obojí zadat přímo číselně.

odrid2 22


Pak to ve skutečnosti vypadá takto.
Klikněte na obrázek pro zvětšení

odrid2 05b


Často používané zobrazení integer proměnné s desetinou čárkou. Tohle je varianta přes zmíněnou kalibraci.
Klikněte na obrázek pro zvětšení

odrid2 21b

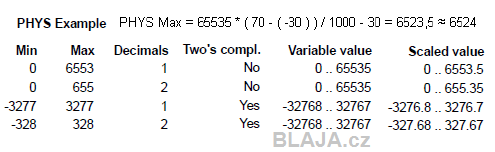

Kalibrace funguje podle tohoto vzorce.

odrid2 18


Pokud ale potřebujeme jen desetinou tečku, stačí "fixed decimal" a v "Settings" nastavíme počet desetinných míst.

odrid2 19


Výsledek pak vypadá takto. :)

odrid2 04


Nyní jak na binární zobrazeni? Adresujeme přímo vstupní byte, I0, což je prvních osm digitálních vstupů.

odrid2 23


Místo binárního formátu si vstupná byte zobrazíme jako text a použijeme vytvořený textový soubor "binary8.txt".
Mimochodem možnost zobrazení jako byte dopíšeme dole do políčka pro komentáře.
Klikněte na obrázek pro zvětšení

odrid2 24b


Takto vypadá textový soubor. HMI do políčka zobrazí to co má za hodnotou bytové proměnné, nyní číslo v binárním formátu, ale klidně tam může být text třeba hlášení nebo konkrétní poruchy. Tohle je bezva funkce, taková nenápadná, ale silná.

odrid2 27


A opět obrazovka online s LOGO!8.

odrid2 01


Ukázka obrazovky pro zobrazení v různých formátech proměnné MB4. Ta mění hodnotu podle polohy tahového "Slider baru". Tuhle ukázku jsme dostali od technické podpory.
Klikněte na obrázek pro zvětšení

odrid2 26b


A takto naživo.

odrid2 02


Na závěr aplikace nabízí diagnostiku na systémových adresách.

odrid2 25


Diagnostika také trochu naživo.

odrid2 03b


Videoukázka obrazovek Odrid HMI a LOGO!8 online. Two minutes video. :)

https://www.youtube.com/watch?v=tGgPtNpe1ZI&feature=youtube.


Závěr:
Na takovou aplikaci zde najdete zajímavých funkcí, které byste nečekali. Rozhodně stojí za vyzkoušení, zcela jistě vhodná pro použití v nějaké domácí aplikaci. Co se týče průmyslového využití, to je již na zvážení každého uživatele.

 Jaroslav Blažek


Doplňující odkazy k článku:

Kontakt a web výrobce IDEA-Teknik najdete zde.
Kompletní manuál potom tady.
