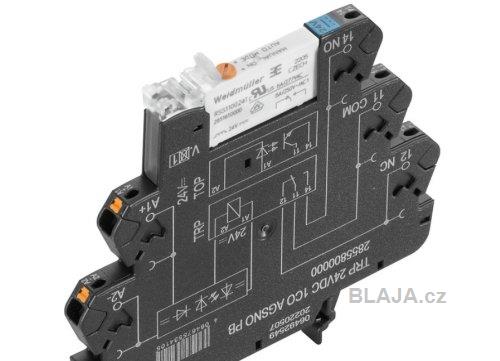

Manuálně ovládané tlačítko představuje nejjednodušší cestu, jak zjednodušit servis a oživování zařízení.

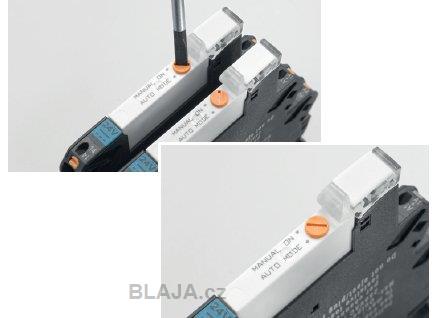

Díky oranžovému tlačítku snadno přepnete kontakty relé manuálně jen s pomocí šroubováku. Relé je možné samozřejmě ovládat pomocí elektrického signálu.
Ovšem pozor na zapomenuté manuálně sepnuté relé, může udělat pěknou neplechu. Z praxe víme, že se to stává.
Verze s testovacím tlačítkem je kompatibilní s příslušenstvím celé TERMSERIES řady, jako je značení, propojky nebo oddělovací přepážky. Dostupné jsou verze s 24 VDC, 24 VUC nebo univerzálním 24 - 230 V UC cívkou. K připojení můžete využít šroubovou nebo PUSH In patici a pro spínání malých proudů je v nabídce typ s pozlacenými kontakty.
Klikněte na obrázek pro zvětšení

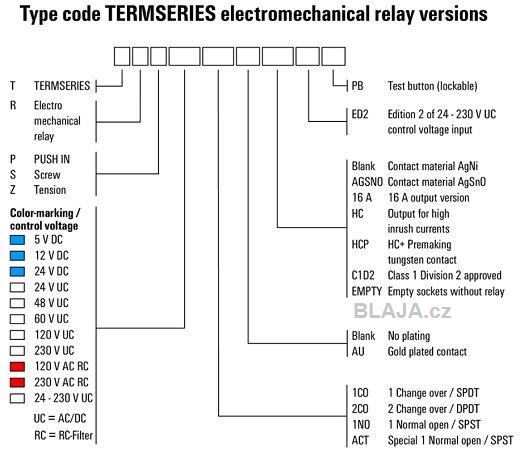

Klíč typů a objednacích čísel této nové řady relé. "UC" znamená "Universal Current", tedy jak DC tak AC ovládací napětí.
Katalogové listy, manuály jsou k dispozici tady.
Relé TERMSERIES v PUSH IN patici.
https://www.youtube.com/watch?v=CbUO3LxUzYc&feature=youtube.
Závěr:
Nový typ s integrovaným tlačítkem je kompatibilní se stávající řadou i s kompletním příslušenstvím, což usnadňuje integraci i do stávajících systémů.
Jaroslav Blažek
