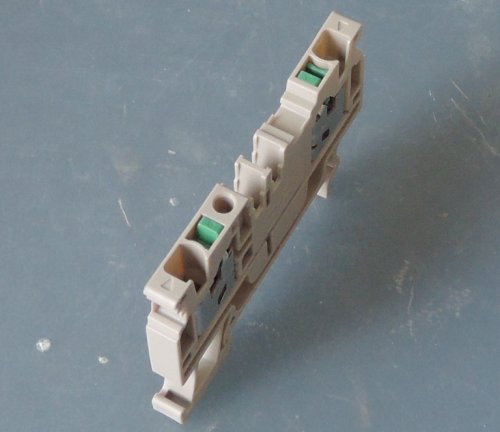

Na první pohled se zdá, že se jedná o svorku s připojením PUSH IN, kde zastrčíme vodič opatřený koncovkou do svorky, na vyjmutí potřebujeme nástroj. Jen na první pohled. Z popsaného postupu u použití technologie SNAP IN vypadává právě ta koncovka na vodiči.
Připojovací mechanismus je předepnut pružinou, a jakmile zastrčíme vodič BEZ koncovky, dojde k automatickému upevnění vodiče se slyšitelným kliknutím. Detailnější info o této řadě svorek je na webu Weidmueller tady.

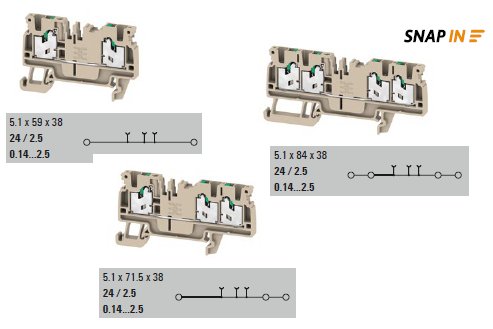

Tato technologie běžně neumožní vložit dva vodiče do jednoho připojovacího bodu, proto se svorky vyrábí v těchto variantách pro připojení dvou vodičů do jedné svorky. Jak je vidět svorka je standardně široká 5,1 mm. umožní propojit vodič od průřezu 0,14 mm2 až do 2,5 mm2. Samotná svorka unese 24 A a vydrží 800 V.
Stačí vodič na konci zbavit izolace a zastrčit do svorky. Hotovo. Jak jednoduché.
Vytáhnout jej zpět jednoduše nelze. Připojení je velmi pevné. Koukněte na naše video v závěru.
Je nutné použít nástroj a zatlačit zelený mechanismus, který uvolní vodič ve svorce a zároveň se natáhne pro další připojení vodiče.

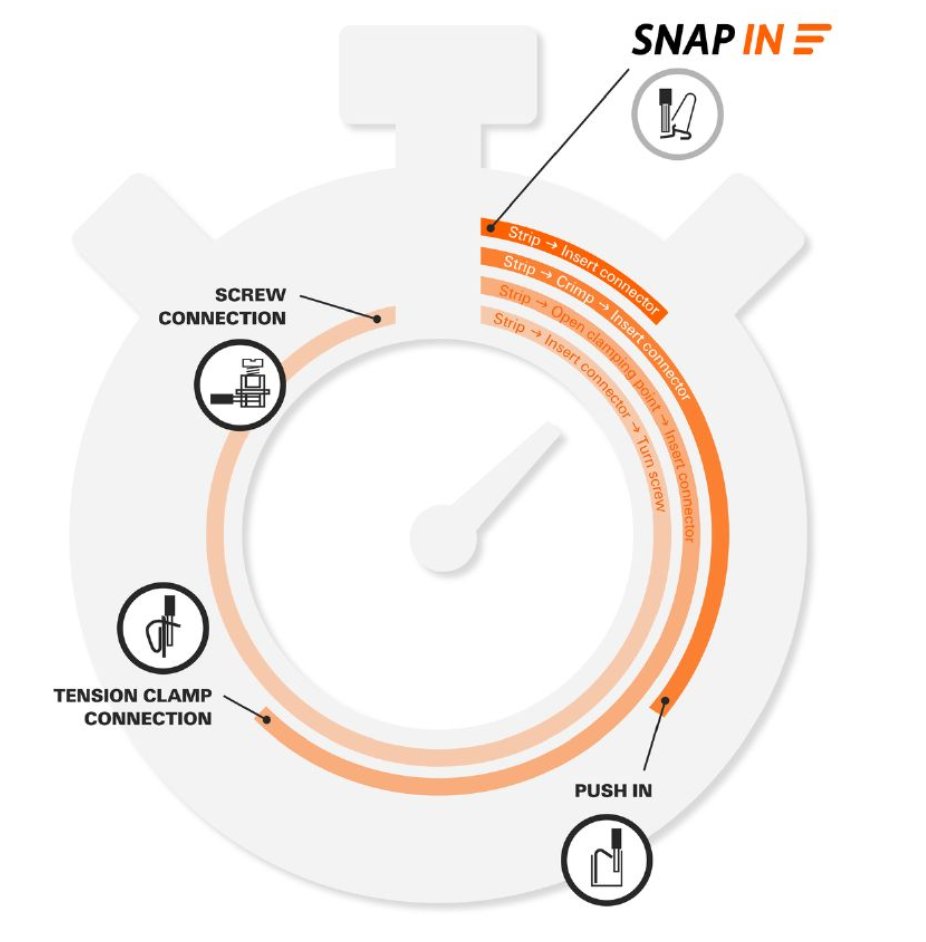

Výhody jsou zřejmé z časového grafu výrobce, odpadá manipulace s koncovkou a její připevnění na vodič.
Klikněte na obrázek pro zvětšení
Funguje to přesně jako na informačním obrázku Weidmueller.
Videoukázka technologie připojení SNAP IN. One minute video.
https://www.youtube.com/watch?v=r2pDzSNb7Zo&feature=youtube
Závěr:
Jistě pro skřínku s několika svorkami nemusíte nic řešit, na to stačí obyčejná svorka na šroubovák, ale v případě delších svorkovnic a větších rozvaděčů je již o čem přemýšlet. Jako příslušenství jsou k dispozici také propojky více svorek, značení, kontrolní a testovací body.
