Z flyeru zde vidíme jen ovladače, k tomu přijde samozřejmě nějaký nosič a spínací jednotky.
Klikněte na obrázek pro zvětšení

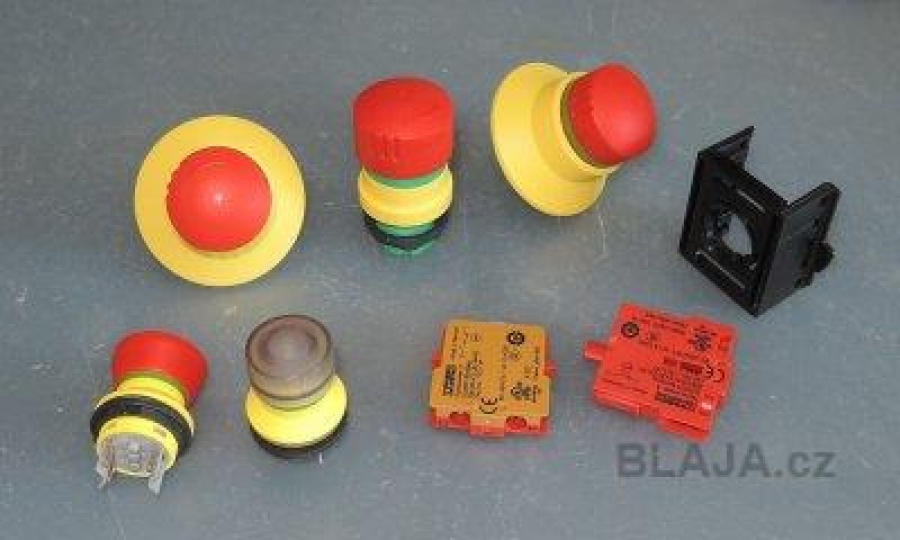

Tak a tady celou řadu naživo. Nosič jednotek existuje v provedení pro tři nebo pět jednotek. Protože ovladače jsou i v provedení s prosvětlením, bílý modul slouží právě k připojení napětí pro prosvětlení, to si ale ukážeme. Přímý link tady.
Kromě šroubového připojení jsou dvě tlačítka i v provedené pro faston připojení. Kontakty jsou uvnitř stejně jako prosvětlení (X1 a X2), ale...
Napájení pro prosvětlení jen 2 V, podle schématu zjistíte, že uvnitř jsou jen dvě diody. Takže pozor při připojení, nezapomenout patřičný odpor! :)
Klikněte na obrázek pro zvětšení
Tady už máme klasiku, zajímavé ovladače s límcem, z nichž jeden je s prosvětlením, ale na 24 VDC, takže není třeba žádný odpor. Vše funguje jak má. Osvětlení se připojí přes malý konektor. Jak? To uvidíme za chvíli.
Nosič jednotek pro tři nebo pět jednotek, červené kontakty NC zelené NO a hnědočervený se dvěma sériovými kontakty NO + NC.
Jedna kompletní sestava, ukázka.
Modul pro připojení osvětlení límce ovladače. Vše potřebné je uvnitř.
Takto se pak vše propojí. Jasně že pokud prosvětlení nepotřebujete, není nutné tuhle funkci využívat.
Svítí nám to asi takto, v první moment se to zdálo jako UFO. :)
Jen vzdáleně ale.
Tak celá řada pohromadě i s prosvětlením. :)
Koukněte na sestavu na videoukázce. Two minutes video. :)
https://www.youtube.com/watch?v=kOjbSXGANVk&feature=youtube.
Jaroslav Blažek
