Bloky připravené k zapojení umožňují rychlou montáž bez manuálního přemostění s časovou výhodou až 80 procent. Rozváděčové a napájecí bloky s 6, 12 a 18 body připojení i jednotlivé moduly se dvěma body připojení pro intuitivní a bezpečnou instalaci jsou dostupné v jedenácti barvách.
Tyto bloky PTFIX nabízejí nespočet kombinačních možností, k dispozici je i online konfigurátor, ovšem nejrychlejší je stáhnout si katalog, odkaz v závěru, kde je výběr přece jen přehlednější. Nejprve je vhodné vybrat typ montáže, pak průřezy a nakonec barvu. V případě montáže na DIN lištu na výšku se dá dosáhnout až 50% úspory místa v rozvaděči.
Bloky mají připojení typu Push-in, což znamená zastrčení lankového vodiče s dutinkou do otvoru bloku bez použití nástroje. Ten je potřeba jen v případě odpojení, kde stačí stlačit příslušný element. Funguje to perfektně. Dále má každý blok PTFIX otvor pro možné připojení měřících hrotů.
Výrobci skříní to znají, že vždy je potřebný nějaký rozvod například pro ovládací napětí 24 V, proto se mnohdy používají běžné svorky, což je řešení někdy drahé. Tyhle bloky vychází lépe.
Konfigurátor si klidně vyzkoušejte, je to efektní a získáte graficky přehled, co vše existuje. V první moment totiž trochu trvá, než se zorientujete. Později ale je katalog jasně rychlejší. Mimochodem všechny konfigurátory Phoenix Contact najdete na webu zde. Je zajímavé se podívat, co vše se dá online konfigurovat.
V závěru článku také najdete ke stažení brožuru Phoenix Contact "Výrobky pro vaše podnikání 2019/2020". Je česky a obsahuje ucelený přehled i s obrázky celého portfolia produktů Phoenix Contact.
Pokud by nestačil menší průřez přívodní svorky, vyrábí se i velké svorky s klemou pro spojení s těmito bloky.

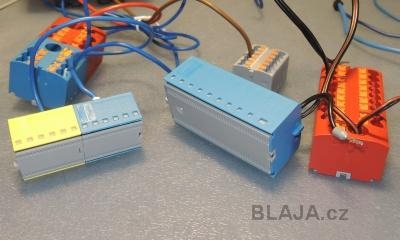

My máme verzi s volným přichycením, což znamená, že k bloku připojíte bočnice a ty šroubkem připevníte, kde je zrovna potřeba. Nebo necháte jen tak ležet na stole, ale to jen v případě našeho dílenského použití.
Všechny verze připevnění rozvodných bloků z konfigurátoru.
Klikněte na obrázek pro zvětšení
Ofiko video „Distribution block with Push-in connection technology PTFIX“.
https://www.youtube.com/watch?v=2bMT-AtK7Ds&feature=youtube.
Jaroslav Blažek
Doplňující odkazy k článku:
Bezva brožurka Phoenix Contact "Výrobky pro vaše podnikání 2019/2020", je česky a ke stažení tady.
Obsahuje ucelený přehled i obrázky celého portfolia produktů Phoenix Contact.
Katalog bloků PTFIX, download zde.
Rozvodné bloky, další informace tady.
