Weidmüller HDC konektory pro těžký provoz se SNAP IN

  • úterý, 02 květen 2023 07:23

Těžké konektory používají všude tam, kde je potřeba bezpečná, jednoduchá a časově úsporná montáž strojů a zařízení. Připojení vodiče pak pomocí krimpovacích kontaktů, šroubů, PUSH IN, pružinou nebo nové SNAP IN technologie. Krátký popis těchto různých připojení najdete zde.

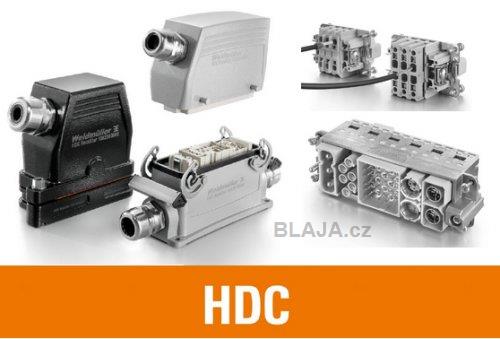

Dříve tyto vyráběl hlavně Harting nebo také ILME, nyní už je mají v nabídce i další výrobci, což je dobře, neboť záleží nejen na ceně, ale i na době dodání. Weidmüller pro tuto řadu konektorů používá označení HDC - Heavy duty connectors.

hdc 01

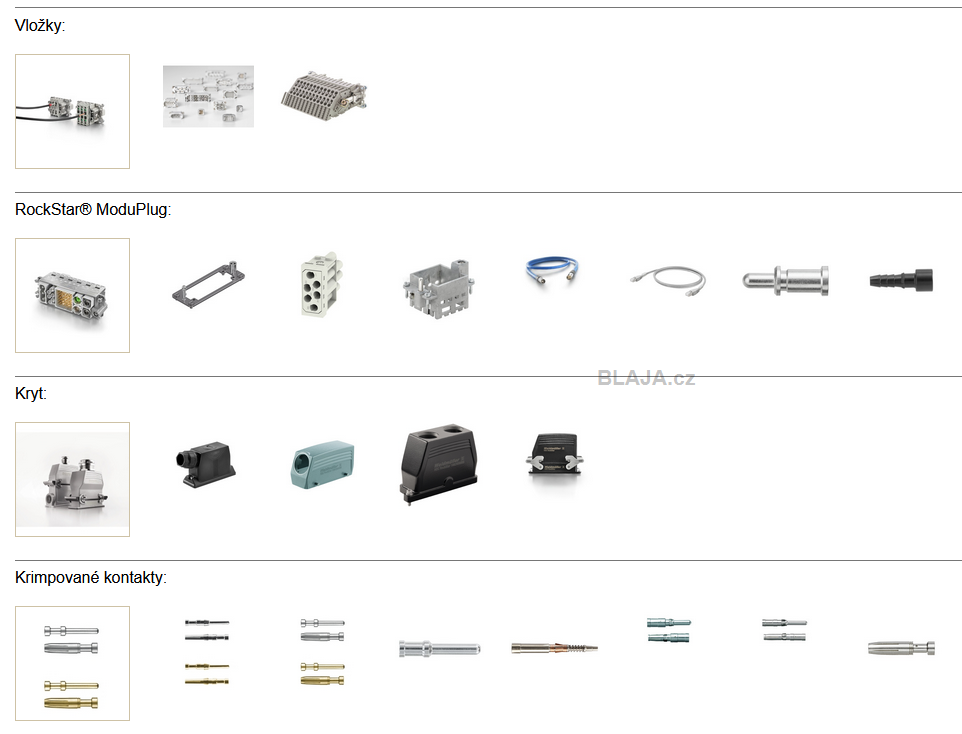

Portfolio těchto HDC konektorů a krytů je velmi široké, koukněte do katalogu HDC konektorů tady.
Klikněte na obrázek pro zvětšení

hdc 30b

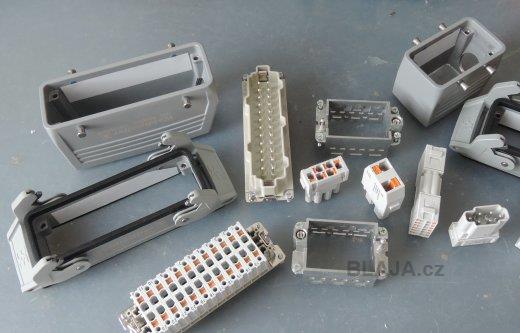

My si ukážeme klasickou verzi konektoru, tedy pevnou vložku s vybraným počtem pinů pro montáž do krytu - housingu. A také RockStar® variantu, což je rám do kterého si uživatelsky naskládáte konektorové moduly, které potřebujete, jak elektrické, tak i pneumatické.

hdc 02

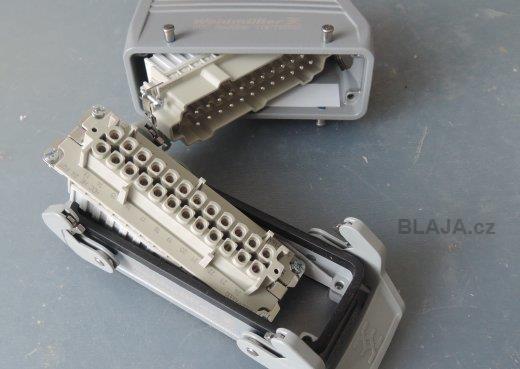

Konektory 24 pinů, 16 A, 500 V. Až potud nic tak úplně neobvyklého. Až na připojení vodičů.

hdc 03


Připojení vodičů je většinou krimpovanými piny nebo šroubovými svorkami. Weidmüller jako jediný vyrábí také verzi konektoru s připojením SNAP IN. Tedy vložíte vodič a mechanismus zacvakne vodič do konektoru.
Detaily jsou k dispozici tady.

hdc 04


Montáž je obdobná stačí konektor přišroubovat do krytů - housingu. Konektorové kryty jsou vyrobeny z tlakově litého hliníku a nabízejí vynikající ochranu před znečištěním, vlhkostí a mechanickým namáháním.

hdc 05

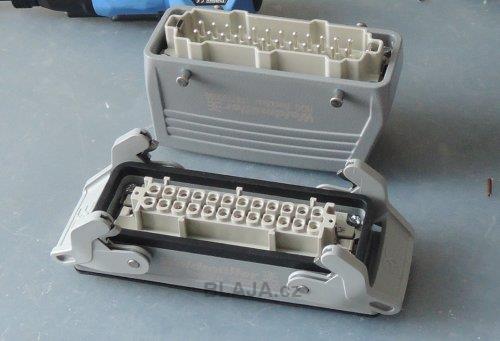

Pak už jen stačí do sebe oba díly zacvaknout.

hdc 06


Hotovo. Jak na spojení, tak na rozpojení je potřeba trochu síly, konektory jsou masivní a drží.

hdc 07


Koukněte na videoukázku montáže a demontáže tohoto konektoru se SNAP IN připojením.

https://www.youtube.com/watch?v=7XbQIEBN4KU&feature=youtube


Teď přijde to zajímavější. Rám, do kterého si vložíte konektory, které potřebujete, včetně datových a pneumatických. Použitím jednotlivých modulů kombinujete potřebné funkce pro přenos výkonu, signálu a dat prostřednictvím jediného rozhraní - HDC konektoru. Kryty (housingy) jsou stejné jak pro jeden konektor, tak pro tyto rámy.

hdc 10

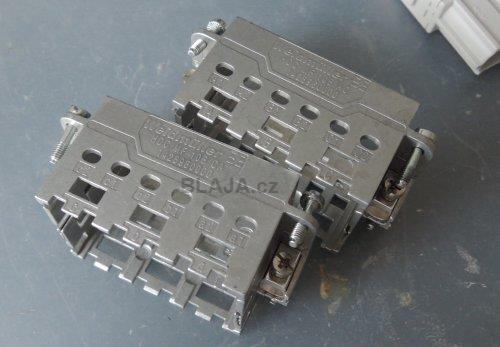

Rám nelze úplně rozdělat, má dvě definované pozice s aretací pro otevírání a zavírání bez potřeby nářadí, stačí šroubovák. Konektorové moduly zapadnou přesně do výřezů v rámu. Uvidíte níže na videoukázce. Rámů existuje několik, podle velikosti a množství vložených modulů. Více tady.

hdc 11


Stačí konektorové moduly srovnat a rám zacvaknout.
Seznam všech konektorových modulů najdete zde.

hdc 12

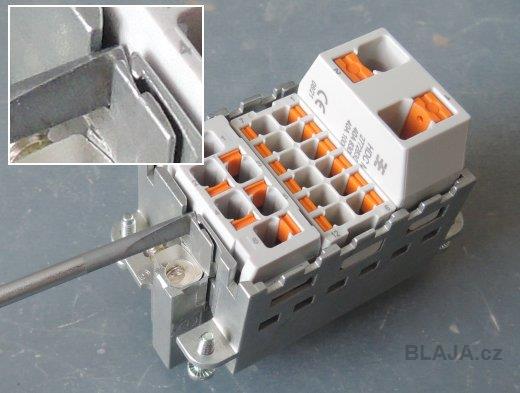

Osazený rám a dvě polohy rámu, pro uvolnění se osvědčil obyčejný šroubovák.

hdc 13


Připojení PUSH IN (SNAP IN) nabízí jednu velikou výhodu, vodiče připojíte i při smontovaném konektoru, hezky zezadu, což při šroubovém připojení není možné, šrouby jsou obvykle z boku konektoru.

hdc 14


Videoukázka montáže a demontáže konektorových modulů do rámu.

https://www.youtube.com/watch?v=yaAOiSftA-o&feature=youtube

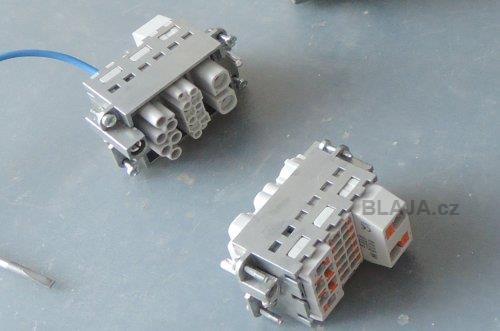

Pokud máme smontováno, a hlavně správně, aby nám konektory do sebe zapadly, vložíme je do krytu - housingu.

hdc 15


Úplně stejně jako konektor bez rámu. Kryty jsou shodné.

hdc 16


Zde je hezky vidět PUSH IN připojení, které umožní připojit vodiče zezadu i do složeného a namontovaného konektoru.

hdc 17

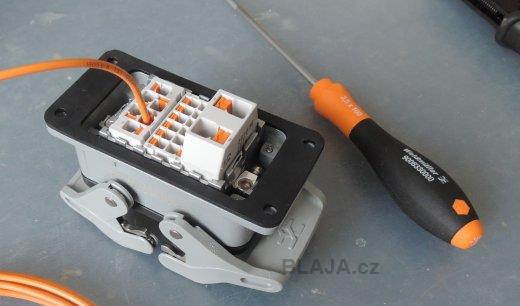

Asi takto, na odpojení stačí zase jen šroubovák.

hdc 18a

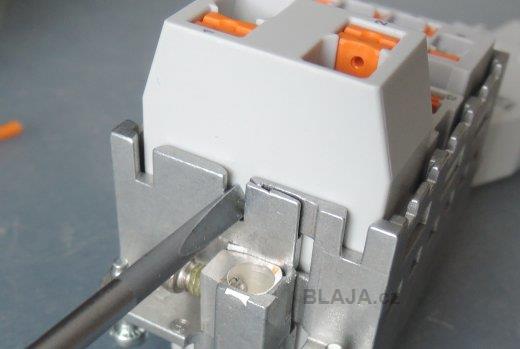

Detail na rozpojení rámu pro vyjmutí modulů.

hdc 19


Čtyři velikosti modulu umožňují individuální řešení a tím šetří velké množství prostoru. Nově jsou k dispozici vložky i pro RJ45 Ethernet/Profinet data.

hdc 20


Videoukázka montáže a demontáže konektorových modulů do rámu.

https://www.youtube.com/watch?v=Cer4i9YpUVE&feature=youtube


Závěr:
Kryty HDC konektorů mají stupeň krytí IP 65 a IP 68. V současné době se tyto konektory používají všude tam, kde je potřeba bezpečná, jednoduchá a časově úsporná montáž strojů a zařízení a perfektní spojení signálů i v na zařízeních kde dochází k vibracím.

 Jaroslav Blažek
