Bezdrátový přenos digitálních a analogových signálů

  • středa, 05 červen 2019 09:12

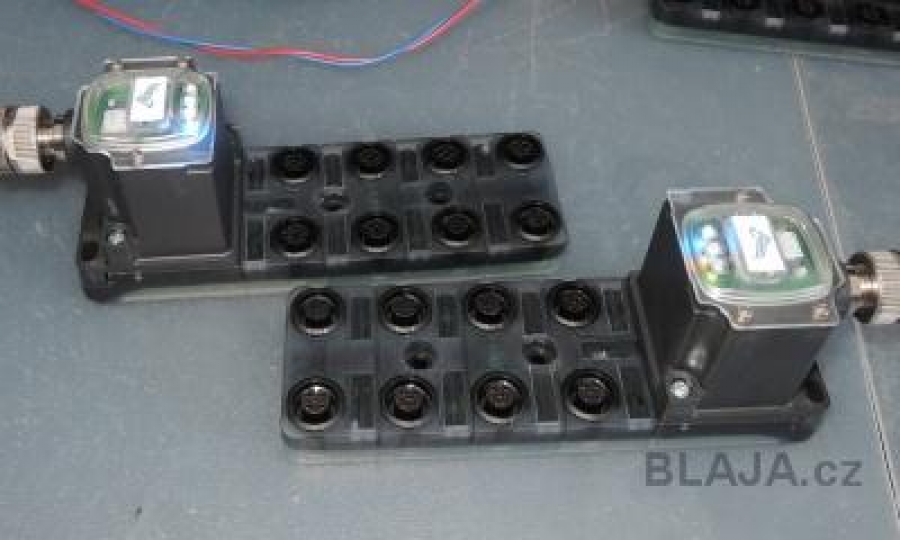

Nahrazení kabelového propojení snímačů point-to-point bezdrátovou technologií například u pohyblivých částí strojů. Hardware X-treme IO 2730 funguje bez jakéhokoliv nastavení a konfigurace na první dobrou, nemá totiž nic společného s PLC.


Zařízení funguje a také se dodává jen v páru. Je již spárováno ve výrobním závodě, není proto potřeba nic nastavovat.

io2730 01


Primárně je určeno k montáži někde na stoj, jeden kus na pohyblivou část, druhý někde na pevné místo. Osm kanálů pro připojení snímačů nebo jiných signálů přes konektor M12, krytí IP67. Napájení každého modulu 24 VDC.

io2730 02


Není potřeba žádný manuál, vše je na zadní straně každého modulu, jeden master, druhý slave. Z hlediska zákazníka je to jedno, označení master – slave slouží hlavně výrobci. Na konektoru X5 je první digitální vstup, který najdeme u protikusu na konektoru X1 a tak dále.
Klikněte na obrázek pro zvětšení

io2730 03b


Moduly jsou k dispozici ve čtyřech variantách, potřebují jen napájení 24 VDC a vše funguje ihned a automaticky Plug & Play. Bluetooth anténa je integrovaná, výrobce udává dosah až 70 m, což je ale jen teorie. Kolegové na přímé viditelnosti a s ideálním natočením modulů k sobě dosáhli funkční vzdálenosti cca 60 metrů. V betonovém paneláku, jak je vidět na videu v závěru, jsme se dostali tak na 15 metrů. Pro různé jednoúčelové mašinky a pohyblivé části strojů tyto vzdálenosti stačí.

io2730 04


Všechny parametry si prohlédněte na obrázku, na konci jsou i digitální a analogové varianty modulů X-treme IO 2730.
Klikněte na obrázek pro zvětšení

io2730 05b


Po připojení napájení se moduly ihned hledají, najdou a spárují. K indikaci slouží tři LED, zelená, žlutá a modrá. Význam je jasný z barev.

io2730 06


Asi takto. Co na vstupu na jedné straně, to je na výstupu na straně druhé. Platí jak pro digitální, tak pro analogové signály.

io2730 07


M12 konektory pro krytí a vše je v takovém zajímavém tvrdém poloprůhledném gumovém obalu.

io2730 08


Vyzkoušíme vše velmi jednoduše, zatím digitální moduly 4DI/4DO. Vstupy modulu X-treme IO 2730 zapojíme na výstupy periferie TB20, aby nám spínaly relé na opačném konci. Výstupy pak na vstupy IM151, abychom dostali povely do PLC pro ovládání zmíněných výstupů.

io2730 10


Dvě tlačítka pro ovládání a dvě relé pro spínání z výstupů v dalším modulu. Bezdrátové připojení.

io2730 11


Takhle to funguje. Protože zařízení slouží jako nahrazení vodičů bezdrátovým propojením bez jakékoliv spolupráce s PLC, není nezbytné je používat jen v obvodech s PLC, klidně se uživí i v samostatném zapojení, jen pozor na 24 V DC a proudové zatížení každého výstupu.

io2730 12


Nejvyšší čas vyzkoušet vše i na baterie, ve vedlejší kanceláři.

io2730 13


Samozřejmě funguje to, my jsme tohle chtěli pro vyzkoušení dosahu obou modulů, jak uvidíte ve videoukázce.

io2730 14


Stačilo zařízení vrazit do krabice a vyrazit na výlet.

io2730 16


Místo tlačítek opravdový IP67 snímač s kabelovým připojením, který nahradí ovládací tlačítko.

io2730 15


Analogové moduly 4AI/4AO 4-20 mA. Zapojení shodné s digitální variantou, jen na pin 4 máme analogový signál.

io2730 20


10 mA teče do proudového vstupu konektoru X5 modulu.

io2730 21


A 10 mA bezdrátově na výstupním konektoru dalšího modulu.

io2730 22


Žlutý přístroj měří vstupní signál, černý měří výstupní proudový signál.
Klikněte na obrázek pro zvětšení

io2730 23b


Na závěr na každém konektoru je vyvedeno napájení 24 VDC na  pin 1, které není odděleno od napájení modulu, tedy mají společný nulový potenciál.

io2730 24


Naše videoukázka DATAEAGLE X-treme IO 2730:

https://www.youtube.com/watch?v=Qjwo0wtZF0A&feature=youtube


Závěr:

Funguje to opravdu „jen“ jako nahrazení kabelového propojení, není zde žádný PROFINET nebo jiné linky. Jednoduše překlenete tímto zařízením místa, kde nemohou být vedeny kabely, jak z hlediska mechanického namáhaní, tak z hlediska elektromagnetického rušení.

Jaroslav Blažek


Doplňující odkazy k článku:

Web prodejce Foxon s.r.o. Liberex je tady.
Výrobce X-treme IO 2730, společnost Schildknecht AG najdete zde.
