DP/PN coupler pro spojení Simatic S7-1200 a S7-300

  • čtvrtek, 03 leden 2019 08:45

PROFIBUS/PROFINET coupler 700–158–3DP01, produkce Helmholz, pro spojení těchto dvou odlišných sítí a jejich PLC, což znamená propojit a přenášet data mezi například starou verzí PLC Simatic S7-300 a nejnovějšími CPU řady S7-1200/1500. Bez něčeho takového jako je tento coupler velmi složitá věc, tak si ukážeme, jak to funguje.

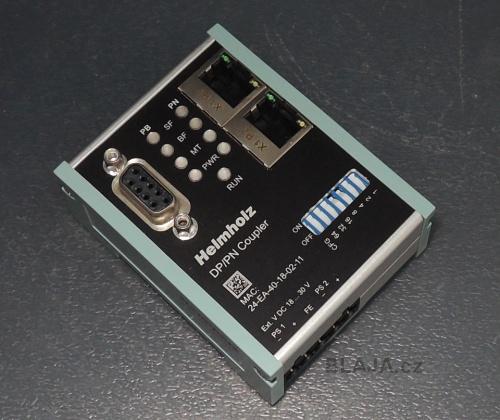

Coupler je velmi podobný minulému vzorku pro spojení dvou PROFINET sítí, velikostně stejný hardwarově pochopitelně na jedné polovině PROFIBUS konektor na druhé 2x PROFINET RJ45.

dppn 01


Fialový PROFIBUS kabel s 9–pin konektorem ti mladší již možná ani nepamatují. Coupler na straně PROFIBUS funguje jak DP slave, proto DIP přepínače pro nastavení adresy. Podíváte–li se pozorně na obrázek, jistě adresu rozluštíte.

dppn 02

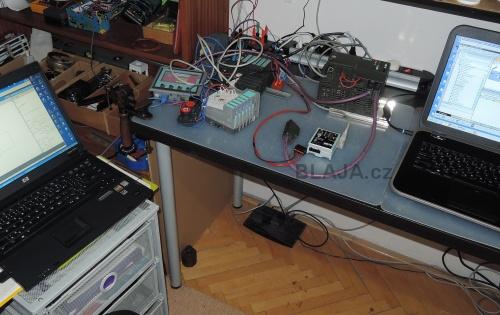

Protože nové věci s PLC S7–300 se již moc neinstalují, museli jsme vyhrabat na pracoviště starý notebook se Step7 v5.5 a k němu šuplíkovou Simatic DP centrálu S7315–2DP. No, pracoviště pomalu jako v Sojuzu. :). Ale aspoň jsme nasimulovali dva absolutně rozdílné projekty.

dppn 05

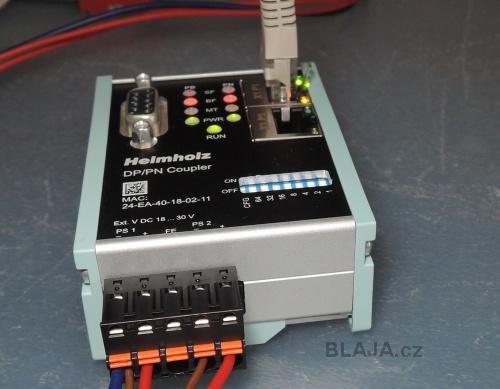

V případě PROFINETu je nezbytné nastavení v TIA Portal, ovšem pro konfiguraci PROFIBUS strany použijeme Step 7 v5.5. Jinak na nás coupler bude nervózně poblikávat červenými LED.

dppn 03


V TIA Portal je vše obdobné jakou u PN/PN coupleru.
Klikněte na obrázek pro zvětšení

dppn 11b

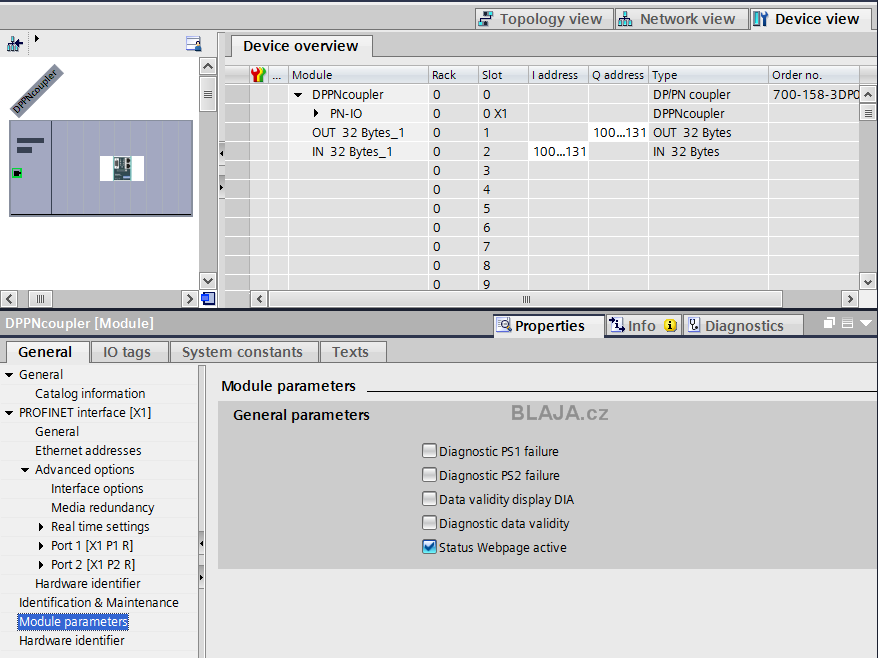

IO adresy na straně PROFINET si ponecháme stejné, ale nezapomenout zapnout webové rozhraní coupleru, s PN/PN couplerem to bylo zajímavé, a tady si to ukážeme trochu jinak.
Klikněte na obrázek pro zvětšení

dppn 12b

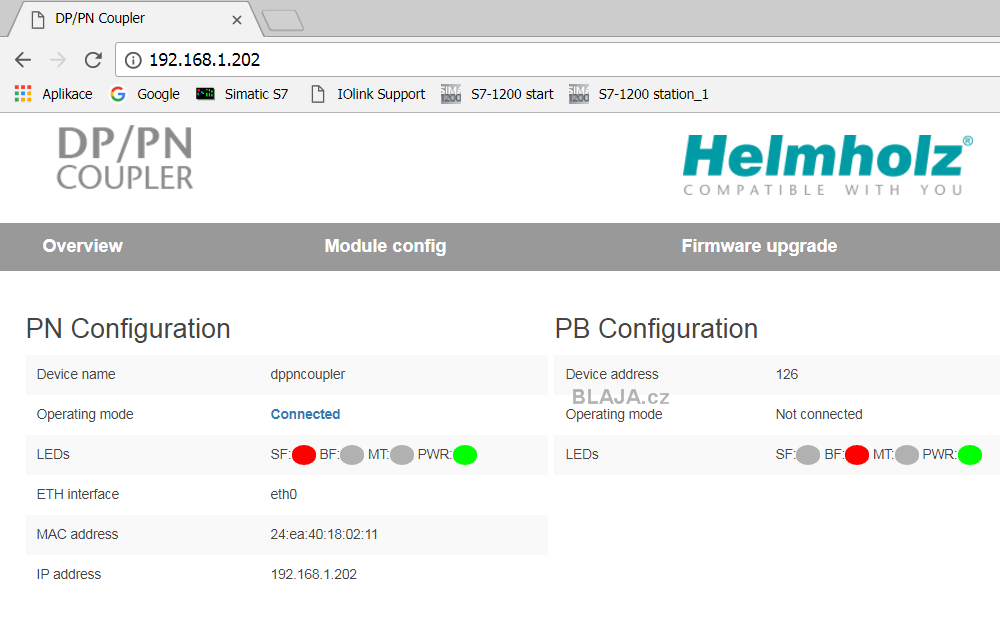

Po nahrání konfigurace do PROFINET strany S7-1200 je vidět, že PROFIBUS strana S7-300 zatím není nijak konfigurována.
Klikněte na obrázek pro zvětšení

dppn 13b

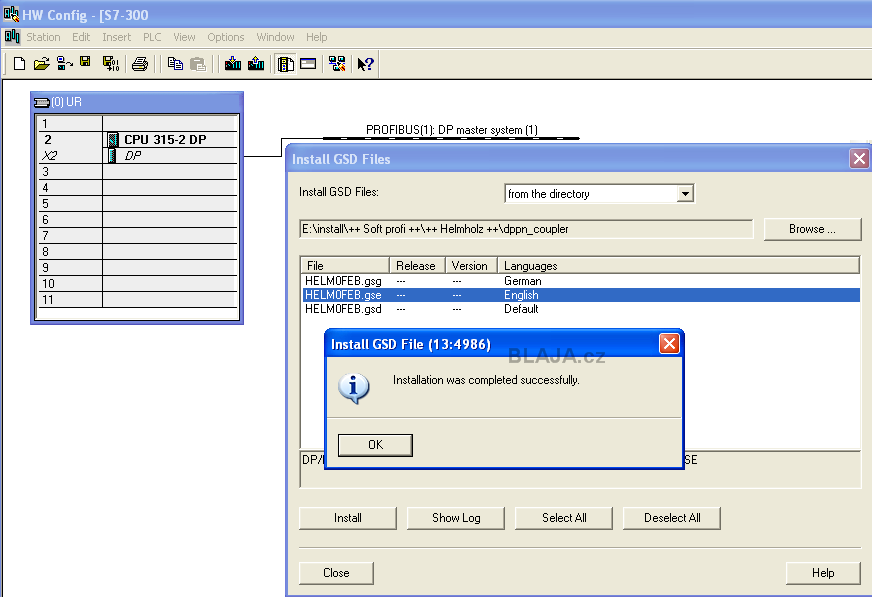

Prostředí Step7 v5.5 a HW konfigurace. Obdobně jako do TIA Portal instalujeme i zde GSD soubor, abychom coupler našli v HW katalogu.
Klikněte na obrázek pro zvětšení

dppn 15b

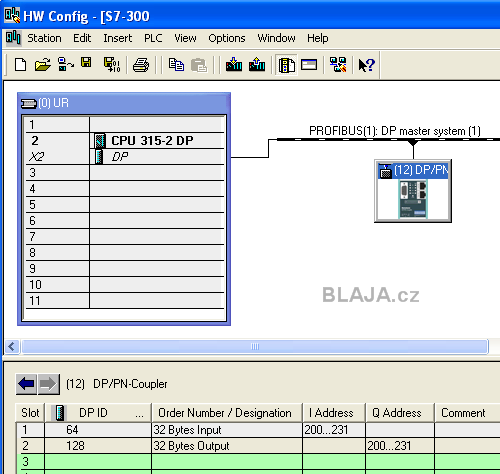

PIW/PQW adresy zase od 200 a 32 bajtů, ale maximální rozsah je zde omezen na 244 bajtů IN a 244 bajtů OUT. Toto I/O omezení je vlastnost PROFIBUS–DP.

dppn 16


Vše je správně, jak coupler tak S7-300, zelené a jdeme na nějaká data.
Poznámka: Po nahrání HW konfigurace do S7-300 je vhodné coupler vypnout a zapnout.

dppn 04

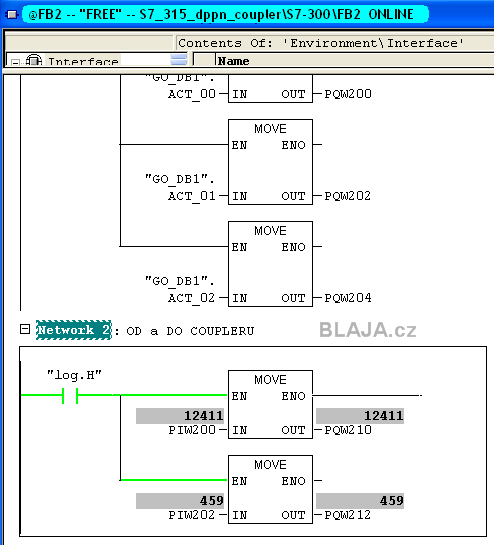

Jednoduše něco přečteme ze vstupu od S7-1200 a zase vrátíme jiným kanálem zpět do S7-1200, proměnnou 459.

dppn 17

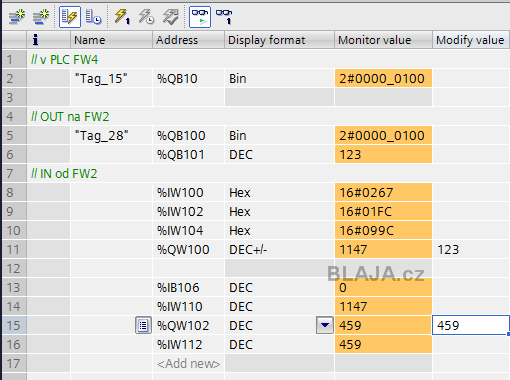

Ve VAT tabulce TIA Portal S7-1200 jsou tyto proměnné na adresách o sto menších, řádek 15 a 16.

dppn 14


Funguje to bezvadně, nenapadá nás jiná jednoduchá možnost, jak propojit PROFIBUS a PROFINET sítě.

dppn 06

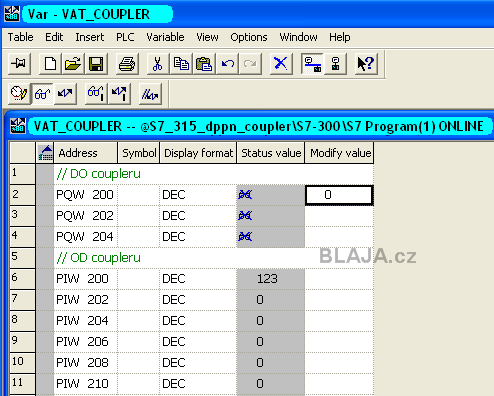

Tohle je klasická VAT tabulka proměnných ve Step7 v5.5, která se v TIA Portal jmenuje jinak, ale pro nás je to pořád starý dobrý „vaťák“. Podívejme se, že na celém adresním rozsahu vstupů z coupleru máme číslo 123, to leze z S7-1200. Podíváme se totiž na ně přes webové rozhraní.

dppn 18

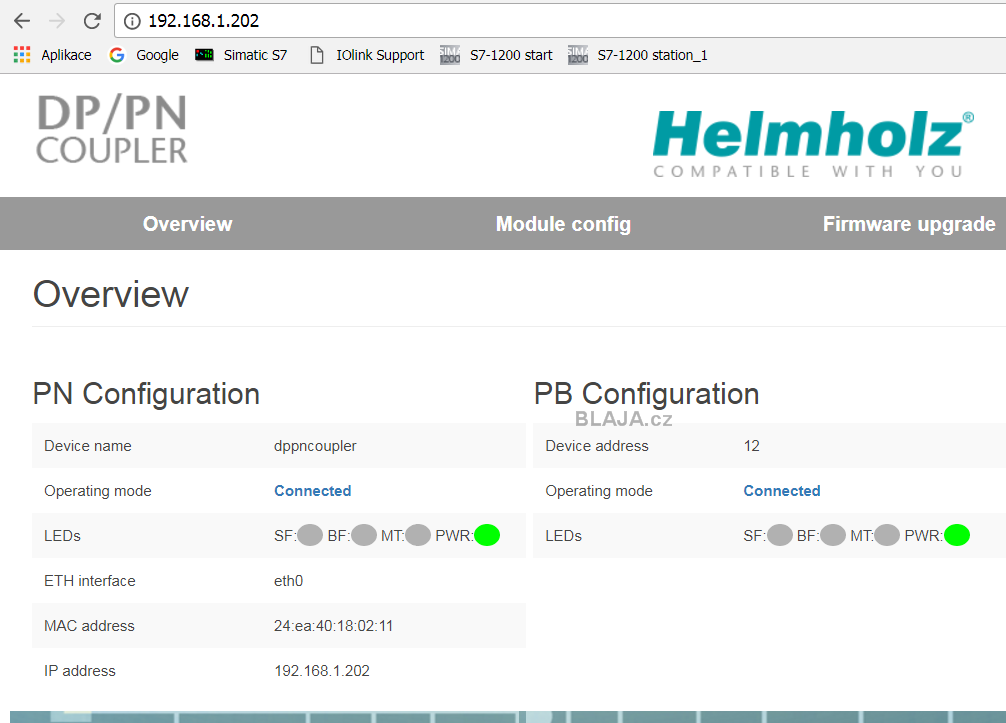

Samo že ze strany PROFINETu, je vidět že vše jede jak má. PROFIBUS adresa 12, rozluštili jste ji dobře a připojeno k PROFIBUS master, tedy k S7-300.
Klikněte na obrázek pro zvětšení

dppn 25b


Stará známá konfigurace coupleru přes webové rozhraní. Minule jsme si říkali, že čísla v závorce ukazují skutečné hodnoty, tak si to zde ověříme. Pravý sloupec je S7-300 a ve VAT tabulce bylo na vstupní adrese PIW200 číslo 123. Jestli je to těch 7b si ověřte sami. :).
Klikněte na obrázek pro zvětšení

dppn 26b


Nic na tom není, stačí správně vložit zařízení do HW konfigurace, hlavně vyplnit I/O oblast adres a jede to. Jak jsme si ukazovali minule, pokud uděláte chybu, přes webové rozhraní se tato ihned najde.
Klikněte na obrázek pro zvětšení

dppn 07


Závěr:

Nic, vše podstatné již bylo řečeno v minulém článku zde ohledně PN/PN coupleru a výše.

 Jaroslav Blažek


Doplňující odkazy k článku:

Helmholz Česká republika, kontakt tady.
Další informace a manuál a GSD soubor DP/PN coupler jsou zde.
Všechny couplery a gateway Helmholz najdete tady.
