IO periferie u-remote diagnostika a webový server

  • čtvrtek, 10 říjen 2019 06:06

Co se nevešlo do první části článku o nové PROFINET perrferii u-remote doplníme v tomto díle. Vyzkoušíme si diagnostiku periferie a taká webový server, který nabízí opravdu velké možnosti.


Kromě standardní diagnostiky nástroji PLC Simatic, máme k dispozici jedno stavové slovo, kde šestnáct bitů koresponduje s šestnácti stavy nebo poruchami. Musíme si ale na to v HW konfiguraci TIA Portal vybrat ten správný coupler se stavovým slovem.

uremote2 01


To začíná na IW adrese 38, tedy bajty 38 a 39. Zobrazení stavu slova je tedy cyklické, stejné jako třeba u běžných digitálních vstupních modulů.

uremote2 02


V manuálu u-remote najdeme jen správnou stránku s vysvětlením významu jednotlivých bitů stavového slova.
Klikněte na obrázek pro zvětšení

uremote2 03b


Na řádku 14 - 16 stavové slovo online, níže pak s některými aktivními bity. Zkuste si rozklíčovat, jakou jsme měli poruchu. Jinak jako obvykle jsou dva bajty podle váhy s jiným pořadím, nižší vlevo.

uremote2 04


Tato přímá a jednoduchá diagnostika úplně volá po tom, dát stavové slovo a jeho některé bity na HMI panel.

uremote2 06


Je to vidět naživo, odpojení napájení výstupů a vytažený ze sestavy jeden modul.

uremote2 05


Koukněte na krátkou videoukázku diagnostiky u-remote v TIA Portal.

https://www.youtube.com/watch?v=nPJeXBx7liI&feature=youtube


Podstatně pokročilejší diagnostiku a monitoring nabízí webový server v coupleru u-remote. Ten je dostupný buď přímo na jeho IP adrese, nebo přes USB mikro port coupleru s jinou IP adresou. Tato druhá varianta vyžaduje instalaci driveru do PC a fyzickou přítomnost u periferie, prvá je zase elegantnější, nemusíte stát přímo u zařízení a hlavně pokud máte periferií více, vše si prohlédnete z jakéhokoliv místa, kde se připojíte do sítě.
Status informace jsou dostupné bez přihlášení, stačí zadat IP adresu. Vše co svítí, například LED na modulech, odpovídá skutečnosti.
Klikněte na obrázek pro zvětšení

uremote2 10b


Procesní data celé stanice, tedy stavy vstupů výstupů a jednotlivých kanálů.
Klikněte na obrázek pro zvětšení

uremote2 11b


Tady jsou vidět obě IP adresy a nastavení. Jedna klasická pro PROFINET připojení k PLC, druhá pro USB port. Jestliže jste si říkali, že je webový server nějak jednoduše a rychle přístupný, tak je vidět, že právě tento rychlý a jednoduchý přístup se dá zablokovat.
Klikněte na obrázek pro zvětšení

uremote2 12b


V celé sestavě můžeme měnit nastavení HW konfigurace, například pokud ještě nemáme připojeno PLC, tak zde vše konfigurujeme a později ověříme správnou činnost všech kanálů. Nastavení RTD modulu je fakt široké.
Pro tuto činnost již ale musíme být přihlášeni.
Klikněte na obrázek pro zvětšení

uremote2 13b


Jasně že systém je inteligentní a nedovolí změnit hardwarové nastavení pokud je periferie připojena k PLC a konfigurována z TIA Portal.

uremote2 14


Další možnost webového serveru, a sice změna firmware jak coupleru, tak modulů které to umožňují. Náš coupler má firmware 1.08. :)
Klikněte na obrázek pro zvětšení

uremote2 15b


Verzi hardware najdeme na pravé boční straně coupleru. K vůli této informaci musíme sestavu rozdělat. Nebo je možné ji najít ve vlastnostech coupleru přes webový server.
Mimochodem, pokud si načtete mobilem QR kód, ihned se dostanete k datasheetu konkrétního modulu.

uremote2 20


Nyní začne to pravé. Forsování, tedy vynucené nastavení všech kanálů jak digitálních tak analogových.
Vstupy a výstupy v červeném označení jsou zrovna nastaveny ručně - naforsovány z webserveru. Stačí na ně jednoduše kliknout myší.

uremote2 17


Pokud se podíváme pozorně na význam diagnostického slova ze začátku článku, tak šestý bit zleva říká, že periferie u-remote je ve stavu „Force mode“, což je podstatná informace pro CPU.

uremote2 21


Stejně tak v procesních datech vidíme červené proměnné, které jsou vynuceny.
Klikněte na obrázek pro zvětšení

uremote2 18b

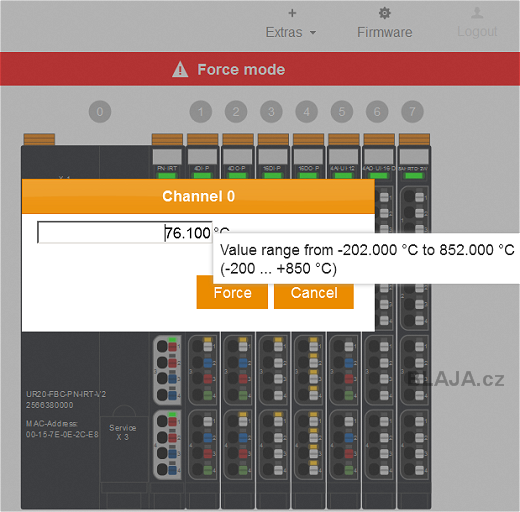

Jednoduše nastavíme také hodnotu analogového vstupu od Pt100 měření teploty.

uremote2 19


To je ona. Tolik stupňů v kanceláři nemáme, to bychom se uvařili.

uremote2 22


Videoukázka webového serveru u-remote.

https://www.youtube.com/watch?v=LTQH44Lex_s&feature=youtube


Závěr:

Pokud byste si tohle chtěli vyzkoušet, technická podpora Weidmuelleru vám takovou sestavu půjčí také, včetně speciálních modulů, například pro připojení IO–Link snímačů a nebo krokového motoru, které by skutečná aplikace vyžadovala.
Budeme mít snad ještě možnost ukázat vám právě připojení IO–Link snímače a možná i krokového motoru, to ale bude až za nějakou dobu.

Jaroslav Blažek


Doplňující odkazy k článku:

Vzdálené vstupy/výstupy systém u-remote I/O detaily zde.
Konfigurační, GSDML a další soubory pro u-remote tady.
Kontakty Weidmüller, s.r.o. Česká republika zde.
