PoE Power-over-Ethernet injektor pro napájení zařízení po Ethernetu

  • úterý, 12 duben 2022 06:41

Injektor napájí zařízení prostřednictvím datového kabelu potřebnou energií. Injektor a koncové zařízení automaticky určí potřebu výkonu. Tak si ukážeme, jak to funguje a hlavně jak zjistit, zda na datovém kabelu opravdu máme modulovaný signál pro napájení koncového zařízení.


Injektor INJ 1110-T od Phoenix Contact, je určen k montáži na DIN. Na šířku uchroustne 30 mm, výška a hloubka cca 130 mm. Jeden RJ45 port vstupní, druhý výstupní již s PoE napájením.
Pro úplnost je nezbytné dodat, že kromě tohoto způsobu existuje ještě i "pasivní napájení", které využívá volných párů v Ethernetovém kabelu u menších rychlostí 10/100 Mbps. Velmi dobře je PoE popsáno třeba zde.

inj1110 01


Vlastnosti na obrázku níže, výrobce dodává několik variant těchto injektorů, například s galvanickým oddělením nebo zvýšeným teplotním rozsahem. Celý seznam PoE injektorů najdete tady.

inj1110 10


Pro úplnost ještě tabulka se standardy PoE napájení.

inj1110 11


Tohle je principiální schema do 30W, pro větší výkon 60W se využívají další dva páry kabelu.
Z uvedeného je zřejmé že nějakým multimetrem tady nic nenaměříme. Navíc injektor pozná, že má na portu zařízení které potřebuje PoE napájení, tak je uvolní. V opačném případě je PoE vypnuto. Tohle se děje automaticky.
Další info se dá najít třeba zde.

inj1110 12


Připojení běžných periferií na výstupní port je bezproblémové, ale kvůli tomu tento injektor nemáme. Bylo by to zbytečné vkládat do sítě další prvek pro nic. Injektor se dá kdykoliv k zařízení doplnit.

inj1110 09

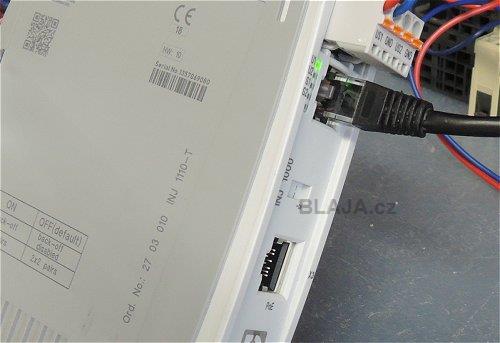

My máme k dispozici jeden z nejvyšších modelů injektorů, INJ 1110-T. Tento umí redundantní napájení, signalizováno LED U1, U2 a široký teplotní rozsah.

inj1110 03

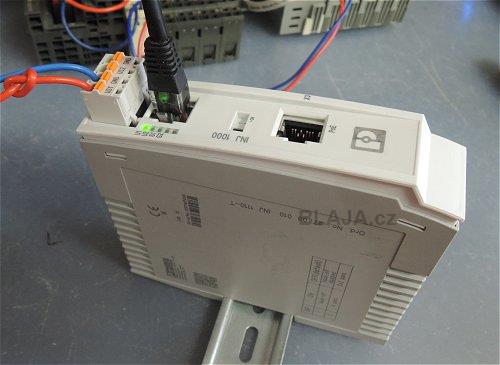

Otázka zní, jak ověřit, zda je PoE přítomno, když je napájení na portu vypnuto, neboť injektor nedetekuje žádné zařízení vyžadující napájení?
K tomu máme buď další LED S1 a S2, ale ty jsou aktivní až po připojení PoE zařízení.

inj1110 02


Nebo použijeme takový malý tester, který simuluje připojené PoE zařízení. Pomocí LED signalizuje napájení na všech párech, jak uvidíme dále.
Dnes jsou na všechno testery.

inj1110 04


Asi tak, jak na testeru dvě červené LED signalizují napětí, tak na injektoru dvě zelené připojený PoE spotřebič.

inj1110 05


Takto velmi dobře uvěříme i kabelové vedení 10/100/1000 Mbps, že je napájení v pořádku.

inj1110 06


Jestliže použijeme kabel jen pro 10/100 Mbps, tedy jen dvou párový, tester indikuje pouze jedno napětí.

inj1110 07

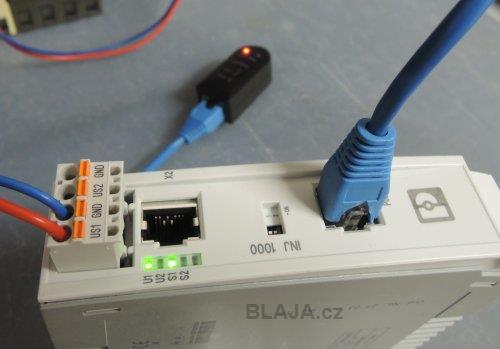

Stejně jako S1 LED na injektoru signalizuje připojené jedno PoE napájení.

inj1110 08


Koukněte na indikaci a zapojení PoE na videoukázce. One minute video. :)

https://www.youtube.com/watch?v=vzhzbTkATaw&feature=youtube.


Závěr:
Injektor souží přesně k tomu k čemu je určen, k napájení přidaného PoE zařízení do sítě, kde tohle napájení není k dispozici. Stačí jej vložit "do cesty" ke spotřebiči.
Pro sítě s velkým počtem PoE zařízení, např. venkovních kamer,  se používají switche přímo s porty, kde je PoE napájení k dispozici.

 Jaroslav Blažek
