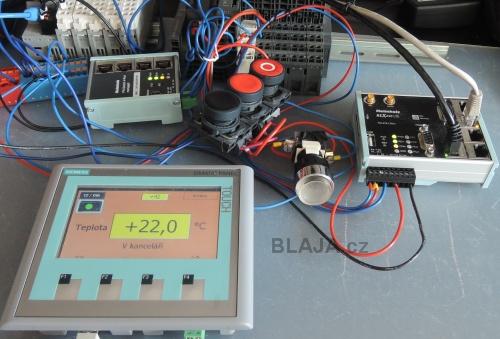

Sestava z minula, na které si vyzkoušíme jak fungují emailové zprávy a alarmy, tady stav kdy se něco v zařízení odehraje, některá hodnota v PLC překročí povolenou mez, nebo se dokonce stane něco na samotném REX 250.
První moment se možná bude zdát nastavení komplikované, ale je to jen zdání, jakmile něco nastavíte, ihned zjistíte, jak to funguje a co to potřebuje.
Na prvním místě jsou uživatelé portálu myREX24 V2, kde každý má definovanou emailovou adresu na kterou odejde z REX 250 patřičný e-mail. Každý uživatel může mít zatím definovanou jen jednu adresu, tedy deset uživatelů = deset různých adres. My jsme vytvořili uživatele PříjemceAlarnu se jménem Jožin z bažin v Čechách.
Klikněte na obrázek pro zvětšení
Vlastnosti našeho Jožina jako příjemce alarmu s jeho - naší emailovou adresou.
Ovšem zde je nezbytné jedno velké upozornění. Protože Helmholz používá bezpečnostní opatření při vytváření uživatelů, které spočívá v zaslání dvou e-mailů, jeden se jménem druhý s heslem pro přihlášení na portál myREX24 V2, vždy při vytváření uživatele zadejte první e-mail nějaký svůj, abyste mohli účet aktivovat přihlášením podle došlých údajů. Pak již jednoduše v administraci uživatelů změníte e-mail na požadovaný. Tím sice obcházíme bezpečnost, ale zase si tím zjednodušíme nějaká nastavení.
Klikněte na obrázek pro zvětšení
Vytvoříme také alarmový profil nebo profily, což je užitečná věc.
Klikněte na obrázek pro zvětšení
V profilu nastavíme, které dny mají e-maily odcházet a při jakých typech poruch nebo hlášení. Tedy jeden profil třeba pro údržbu od pondělí do pátku, druhý pro víkendové služby a tak podobně. Nebo si vystačíme s jedním jako my bez omezení.
Detailně budeme třeba chtít vytvořit nějaké hlášení nebo alarm na sepnutý výstup na REX 250.
Samotné alarmy jsou rozděleny do skupin alarmů a následně na jednotlivé události. Zde je nezbytné druhé upozornění, některá nastavení jsou dostupná z rozšířeného zobrazení na portálu, jiná zase naopak. Přepíná se to dole na těch malých odkazech.
Klikněte na obrázek pro zvětšení
Do každé skupiny alarmů definujeme příjemce z vytvořených uživatelů, jako členy alarmové skupiny. Stále je zde náš Jožin z bažin.
V jednoduchém zobrazení zase definujeme jednotlivé události. Můžeme je kopírovat, přidávat nové, nebo smazat.
Klikněte na obrázek pro zvětšení
Zmiňovaná událost - porucha při stavu digitálního výstupu na REX 250. Vše můžeme vybírat a editovat podle potřeby, poruchový tag je dostupný z definovaných tagů sledujících vlastnosti adaptéru REX 250, nebo z vytvořených tagů přímo do PLC.
Klikněte na obrázek pro zvětšení
Druhá událost jako varování, pokud je výsledkem součtu proměnných v PLC hodnota větší než 100, nastane varovná událost.
Tuto hodnotu změníme jak z panelu na portále myREX24 V2, tak třeba z HMI.
Klikněte na obrázek pro zvětšení
Samozřejmě by šlo udělat poruchu nebo hlášení na změnu teploty, na překročení hodnoty, prostě na všechny tagy co jsou definované v REX 250, včetně systémových. Chce si to vyzkoušet.
Přes ovládací panel jsme sepnuli digitální výstup na REX 250 a proměnou „INT_B“ změnili tak, aby výsledek byl větší než 100. V horní liště ihned vyskočilo upozornění na naše aktivní alarmy. Ten třetí je jen náš pokus na kopírování alarmů.
Klikněte na obrázek pro zvětšení
Neprodleně nám dorazí takové e-maily s naší definovanou zprávou plus dalšími detaily.
Klikněte na obrázek pro zvětšení
V historii alarmů vidíme, co se odehrálo a hlavně vidíme i aktivní alarmy které ještě trvají, které ještě neskončily.
Klikněte na obrázek pro zvětšení
Možnosti ohledně těchto upozornění jsou mnohem větší než jsme si ukázali, například v případě že v REX 250 máte aktivní SIM kartu dají se nastavit navíc SMS zprávy a podobně.
Naše videoukázka alarmů a zpráv myREX24 V2:
https://www.youtube.com/watch?v=ONfRjqPujl0&feature=youtube
Nové adaptéry řady 200 jsou k dispozici ve dvou variantách. REX 250 má integrované rozhraní pro připojení starších PLC, čili MPI/PROFIBUS a též rozhraní pro RS 232. REX 200 těmito rozhraními nedisponuje, což se pozitivně projevuje na rozměrech a hlavně na ceně. Ve srovnání s přechozími řadami ať už REX 100 nebo REX 300 byl udělán nesporný krok kupředu. Pomineme li kompaktní rozměry a vybavenost switchem, tak nespornou zajímavostí jsou právě hardwarové digitální vstupy a výstupy REX 200/250. Ty lze nastavit pro zasílání alarmových zpráv emailem či SMS, nebo je naopak použit pro různé změny stavů REXu či signalizace, nebo aktivovat nějaký další ovládací prvek.
Video Helmholz - tutorial konfigurace adaptéru REX:
https://www.youtube.com/watch?v=jmPLs8MBGpo&feature=youtube
Závěr:
V každém případě je dobré si tohle vyzkoušet naživo, prodejce Helmholz u nás, kontakt níže, vám REX 250 bez problémů půjčí, takže si vše ověříte na vaší skutečné aplikaci.
Mimochodem pro posílání e-mailů portál využívá vlastního poštovního klienta, tak si nemusíte dělat starosti s nějakou konfigurací firemních e-mailů.
