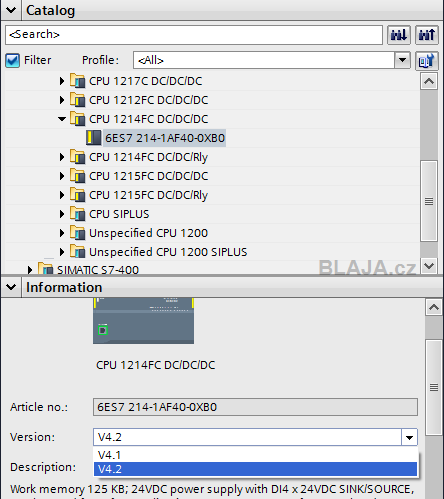

Nejvyšší verze FW je 4.2, takže sáhneme pro HSP balíček zde, kde najdeme spoustu důležitých aktualizací pro TIA Portal, včetně firmware pro PLC.

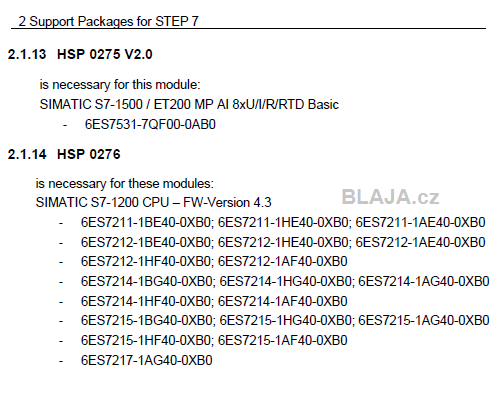

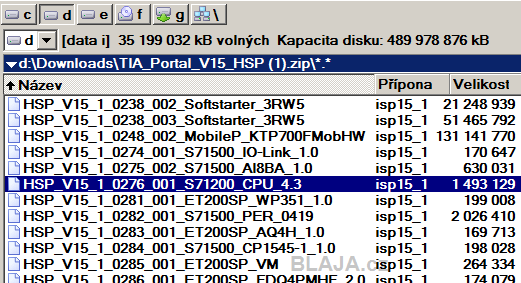

Tento HSP, který obsahuje přesně to co je na seznamu, jak uvidíme je toho hodně a proto je zvlášť vhodné si seznam pročíst a najít si jen to co opravdu potřebujeme, tedy firmware pro naše PLC jen ve verzi 4.3 v HSP0276.
Celý tento ZIP balíček "support package" obsahuje patřičné aktualizace a další podporu, vždy ve formě samostatného souboru, takže si uživatel vybere jen to, co potřebuje.
Pak obdobně jako při instalaci GSD souborů instalujeme "support package" do TIA Portal.

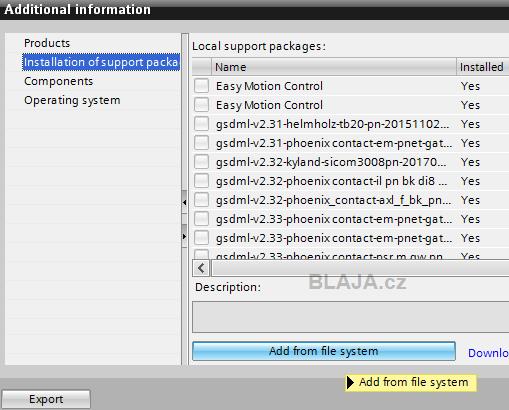

Stačí vybrat možnost přidání ze souboru.

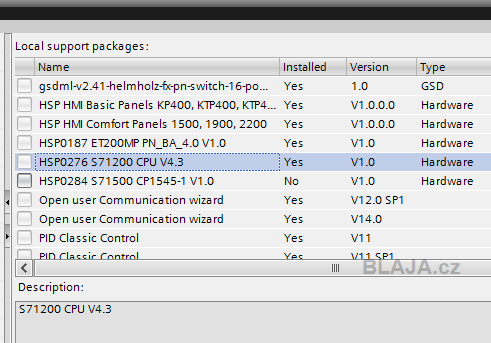

A vybereme si tu naši 0276, což je firmware 4.3 pro všechny CPU S7-1200.
Tak a máme podporu nainstalovánu.

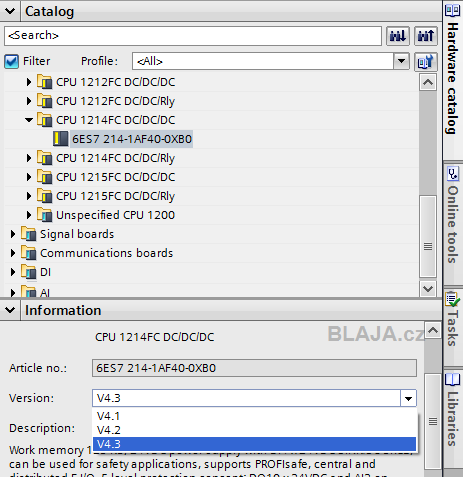

Opravdu v HW katalogu už máme CPU s FW 4.3.

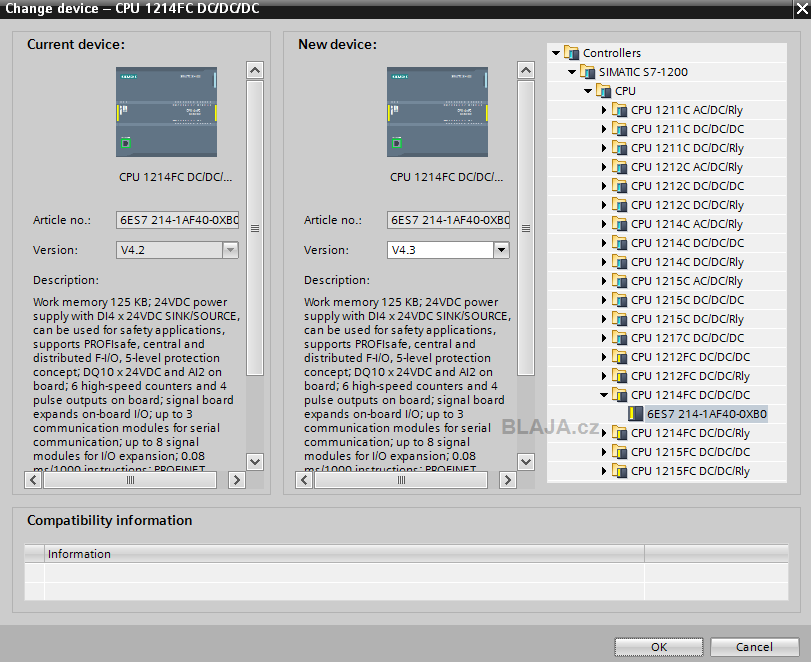

Stačí jen přetažením myši vyměnit PLC v projektu za stejné ale s vyšší verzí firmware.
Klikněte na obrázek pro zvětšení

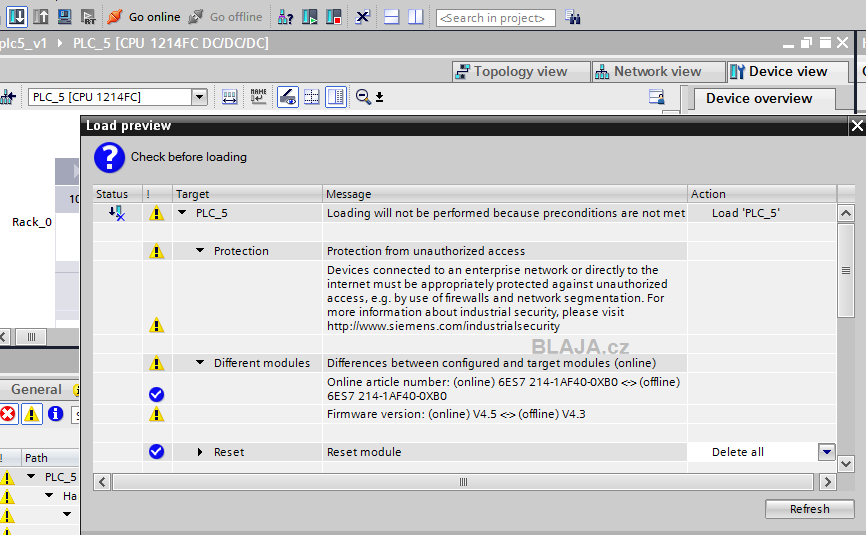

Ale stále to vše není OK pro naši verzi V15.1 TIA Portal. Když tedy nevede cesta nahoru, zkusíme cestu směrem dolů, přehrát firmware v PLC z vrze 4.5.1 na verzi 4.3.1.
Klikněte na obrázek pro zvětšení
Přehrání firmware je možné i online, není nezbytné použít paměťovou kartu. Firmware má cca 15 MB, takže paměťová karta 24 MB stojí pomalu jako celé PLC.

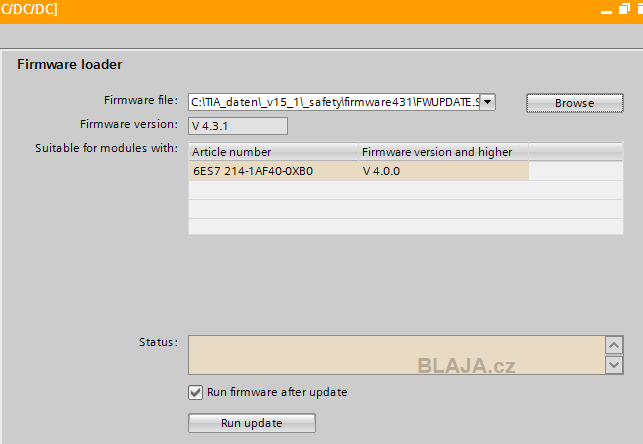

Vybereme si soubor s požadovanou verzí firmware a spustíme proces.
Klikněte na obrázek pro zvětšení

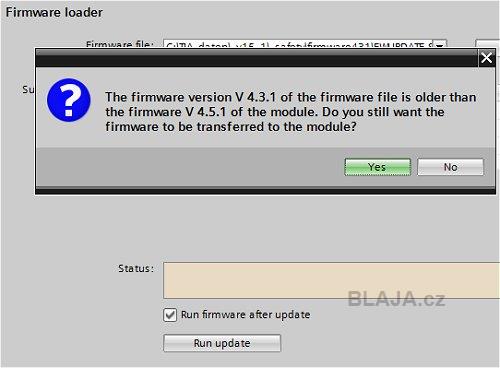

Ještě upozornění že budeme snižovat firmware a potvrzení zda to opravdu chceme udělat.

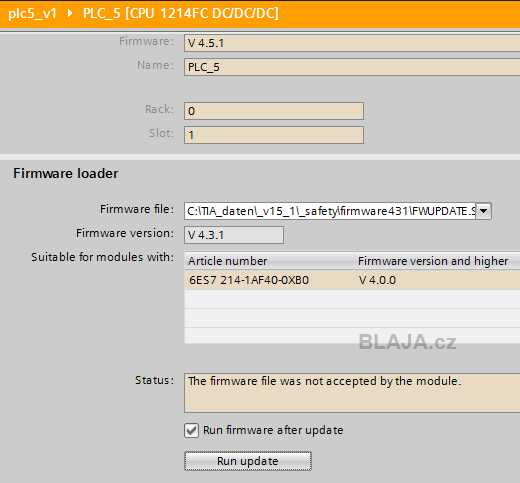

Tak a teď jsme i přes veškeré ujištění že to asi nejde, vyzkoušeli, že tohle opravdu nejde. CPU modul neakceptoval tohle firmware, jak praví upozornění ve status okně.
Jak z toho ven?
Můžeme nahlédnout na web podpory Siemens zde, abychom zjistili že vice uživatelů již něco podobného řešilo.
Video downgrade firmware S7-1200F. One minute video. :)
https://www.youtube.com/watch?v=XtqJLeP3HlU&feature=youtube.
Závěr:
Tak ani z jedné strany se nepodařilo dosáhnout shody firmware, takže zbude nejjednodušší postup řešení, a to použít doporučenou verzi TIA Portal tedy verzi minimálně V17.
