TC MOBILE I/O X300 pro dálkové ovládání výstupů s programovatelným kalendářem

  • neděle, 05 srpen 2018 13:05

Tento programovatelný modul má dvě funkce, můžou být ovládány výstupy a čteny vstupy dálkově přes mobilní síť, nebo se funkce spínání výstupů naprogramuje přes vestavěný roční kalendář Excelovým CSV souborem. My jsme pro vás vyzkoušeli druhou verzi, a sice právě ten plánovací kalendář.


Na první pohled se jedná se o SMS relé, které jsme měli u nás přibližně před rokem, odkaz v závěru článku. Tím ale celé podobenství končí. Tohle je přes GSM síť ovládaný modul s reléovými výstupy, který má vestavěný celoroční kalendář pro spínání jednotlivých výstupů. Přístroj má čtyři digitální vstupy, dva analogy proudové do 20mA, nebo napěťové 0 až 60 V DC. Výstupy kontakty pro maximálně 60 V a 6A. Rozhraní USB 2.0 nebo GSM / GPRS síť 850, 900, 1800 a 1900 MHz.

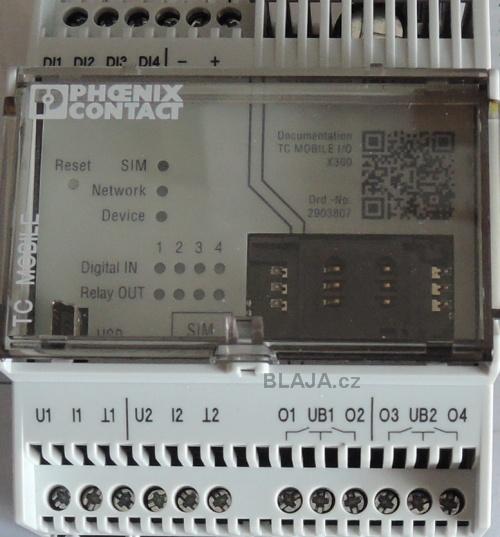

x300 01

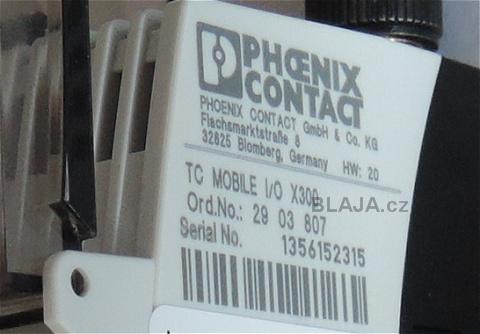

Tohle X300 je verze 2903807 pro 10 V DC ... 60 V DC, výrobce dodává také variantu 2903808 pro 250 V AC.

x300 02


Tento konkrétní přístroj slouží k ovládání venkovního veřejného osvětlení přes roční kalendář s dálkovou správou přes ODP server a SCADA systém.
Klikněte na obrázek pro zvětšení

x300 03b


Upevnění na DIN, velikost 72 x 90 x (60) mm. Slot na SIM kartu je prázdný, pro funkci celoročního kalendáře není dálkové GPS spojení nutné, přístroj funguje i samostatně.

x300 04

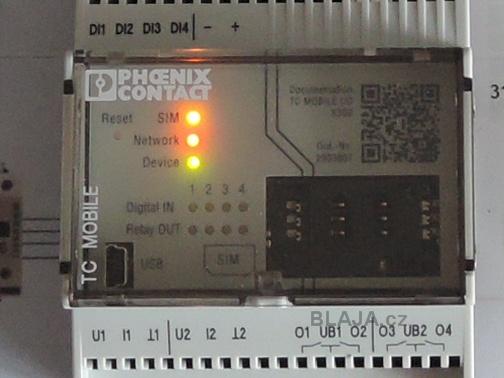

Tři stavové LED informují o statusu přístroje - SIM karta, síť a run. Další pak monitorují stav jednotlivých digitálních vstupů a výstupů.

x300 05

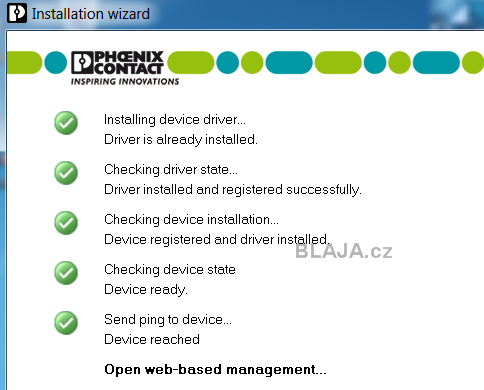

Bez spojení není velení, instalace driveru je jednoduchá a vše ostatní běží v samotném přístroji, který ale nemá klasický webový server.

x300 10

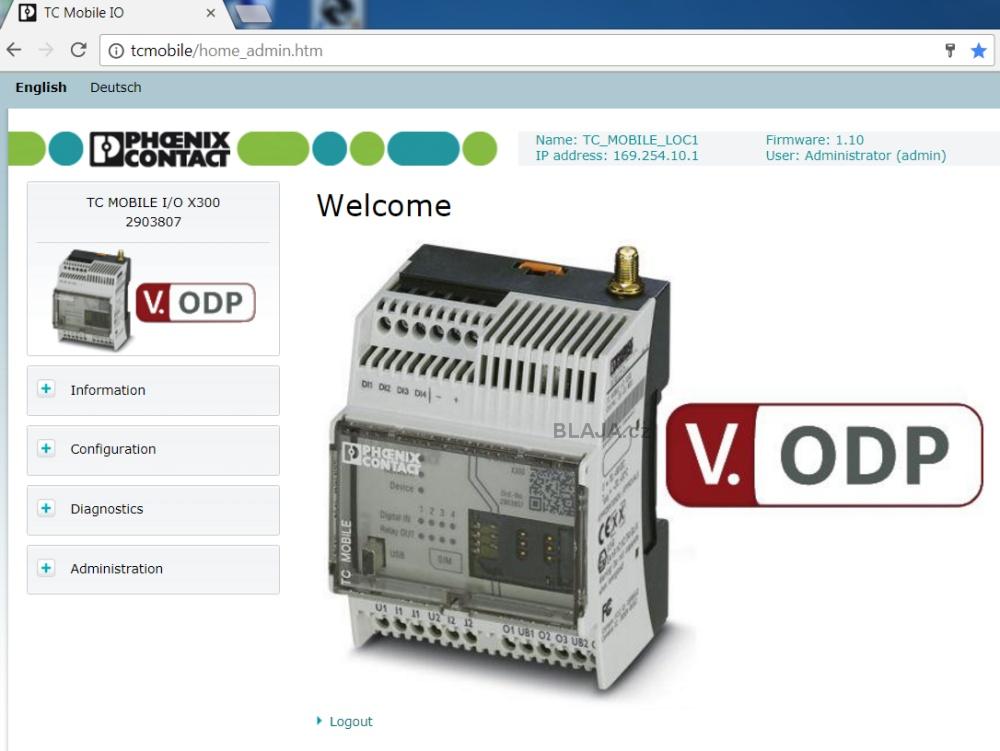

Pomocí driveru se prohlížeč připojí přímo do modulu, Jestliže je potřeba v něm cokoliv změnit, je nutné se přihlásit jako Administrátor.
Klikněte na obrázek pro zvětšení

x300 11b

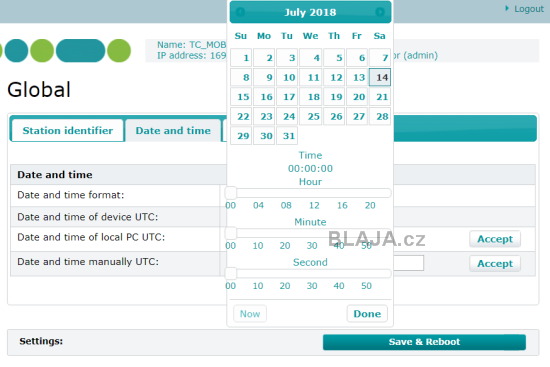

Úplně první je nutné nastavit čas (ručně nebo z PC), modul po vypnutí podrží informaci o aktuálním čase po dobu až 96 hodin, minimálně 48 hodin. Tolik údaj výrobce.

x300 12

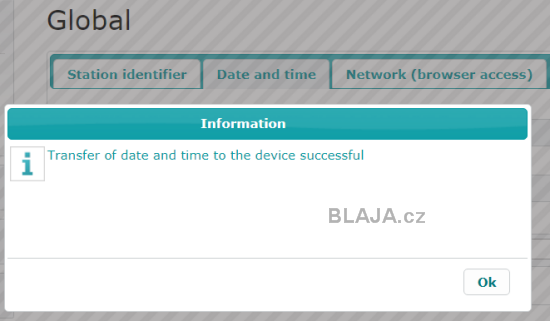

Při jakékoliv změně nastavení je vždy potřeba toto potvrdit a uložit.

x300 13

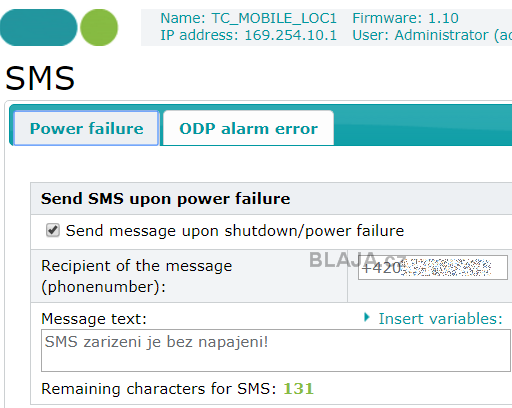

SIM karta a datové připojení slouží hlavně pro síťové spojení na vzdálený ODP server, ale umí také poslat jednu SMS při výpadku napájení. Nic víc.

x300 14

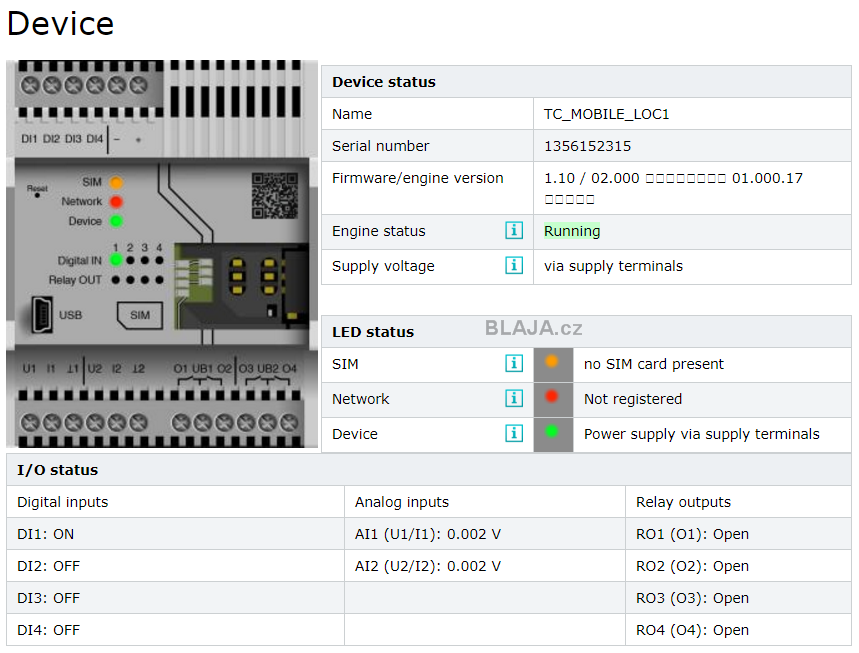

Diagnostická stránka přístroje v prohlížeči je obdobná jako u X200, SIM kartu nemáme.
Klikněte na obrázek pro zvětšení

x300 15b

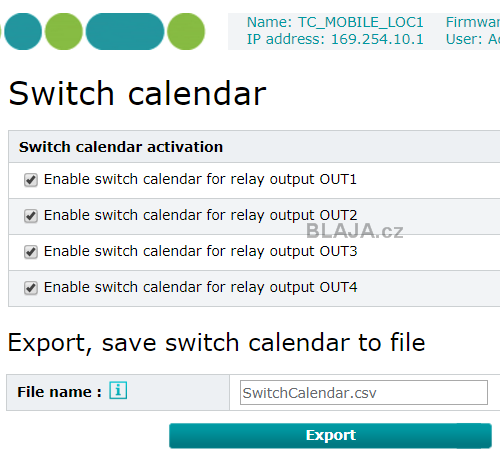

Tak jdeme na ten kalendář a spínání výstupů. Jede to podle CSV souboru, který pro jistotu stáhneme ze samotného přístroje přes menu Export.

x300 20

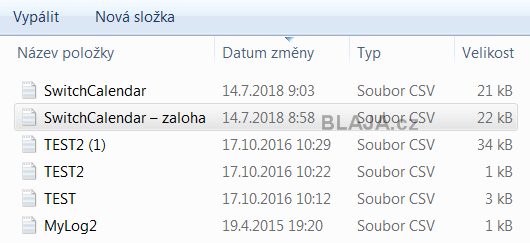

Chvilku to trvá ale nakonec "SvitchCalendar.CSV" najdeme v patřičné složce. Doporučuji zálohovat původní originál.

x300 21

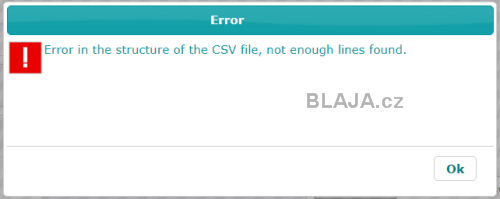

Pokud totiž porušíme strukturu tohoto souboru, o čemž bude řeč dále, při nahrávání zpět do modulu nebudeme úspěšní.

x300 22

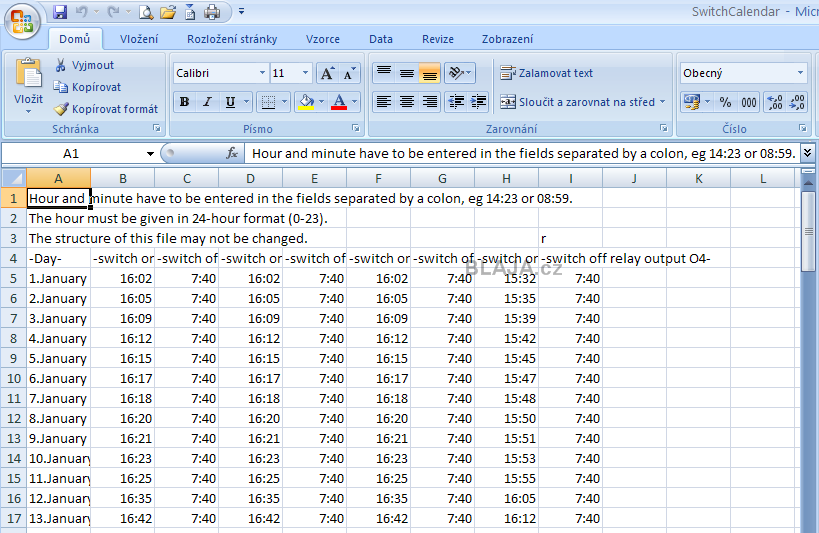

Takto vypadá originál správný CSV soubor, podle kterého přístroj zapíná a vypíná jednotlivé výstupy. Každý řádek jeden den a každý výstup můžeme ten den sepnout a rozepnout jenom jednou, jako například pro zmíněné veřejné osvětlení. Pokud je potřeba ovládat něco vícekrát za den, musíme požít například dva výstupní kontakty na jeden stykač a tak podobně.
Klikněte na obrázek pro zvětšení

x300 23b

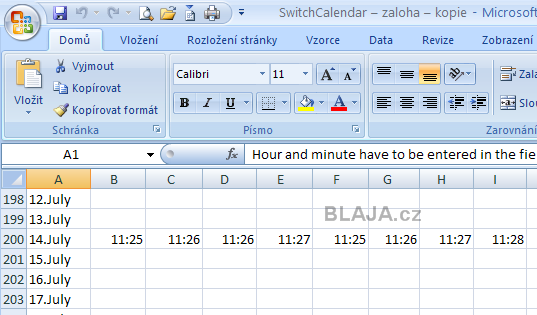

Nahrávání do modulu upraveného CSV souboru chvíli trvá, proto urychlíme vše vymazáním nepotřebných dat. Pozor první sloupeček s datem nemazat! To by na nás vyskočilo výše uvedené chybové hlášení. My jsme si vyzkoušeli například jeden den spínání po minutě, abychom vše zaznamenali na videoukázku. Sloupec A den, sloupec B čas sepnutí výstupu Q1, sloupec C čas rozepnutí výstupu Q1 a tak dále.

x300 24


Takto nám pak budou výstupy "cvičit" přesně podle kalendáře.

x300 08

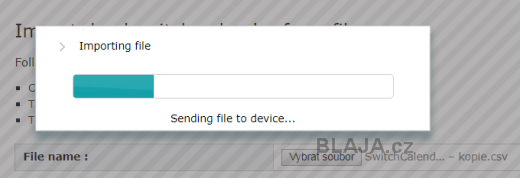

Import upraveného CSV souboru do modulu.

x300 25

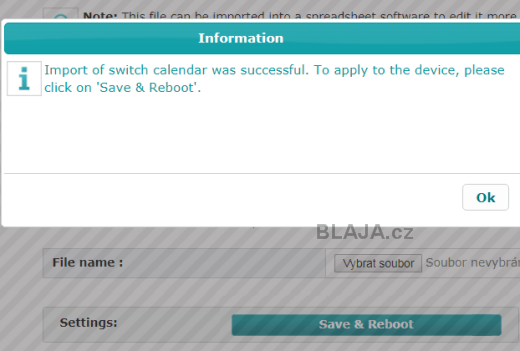

Opět nezapomenout ještě na uložení a restart přístroje.

x300 26

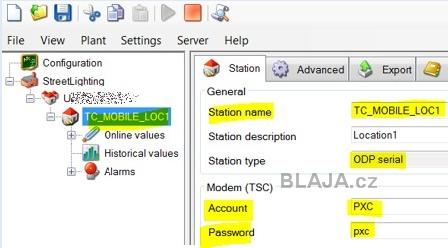

Pro nastavení se SIM kartou má modul vlastní IP adresu a na tu se pak připojí ODP server. Jak jej správně nastavit a konfigurovat, to najdete v českém návodu na podpoře Phoenix Contact.

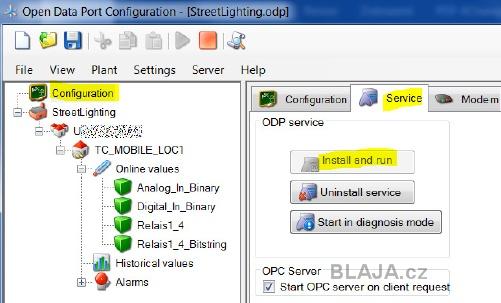

x300 30


Jestliže ODP server na vzdáleném počítači běží, připojíme se na něj již s jakoukoliv aplikací - SCADA systémem, kde můžeme vidět statusy modulu, číst digitální a analogové vstupy.

x300 31


Tím pádem i reagovat například na měření osvětlení. SCADA systém tak zajistí sepnutí výstupů i při předčasném setmění, nemusí čekat na čas v kalendáři při mimořádně špatných světelných podmínkách.

x300 07


Modul jistě nebude sloužit tam, kde je nutná častá změna programováním, tady se vše raději nastaví na rok dopředu. Ale je možné mít několik hotových CSV souborů, například pro prázdniny, mimořádné požadavky a podobně, které pak do přístroje jen přehrajeme.

x300 06


Podívejte se na krátké video z nastavení a funkce X300.

https://www.youtube.com/watch?v=7dMvqOGEivs&feature=youtube


Závěr:

Kromě zmíněného veřejného osvětlení vás jistě napadnou některé další možnosti použití - venkovní osvětlení domu, spínání mazání klíčových částí zařízení, kde přijde vhod SMS o výpadku napájení a další periodické úlohy.

Jaroslav Blažek


Doplňující odkazy k článku:

Phoenix Contact Česká republika zde.
Řídicí jednotka X300 detaily jsou tady.
SMS relé X200 od Phoenix Contact, článek zde.
