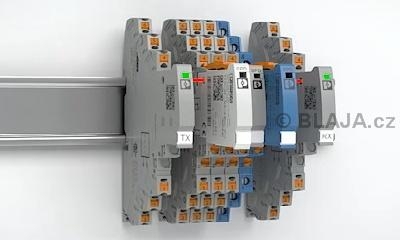

Podle druhu požadavku najdete s TERMITRAB complete optimálně vhodný svodič přepětí, Od superúzkého modulu pro analogové a digitální rozhraní s konstrukční šířkou pouhých 3,5 mm až po vícestupňové zásuvné ochranné přístroje s integrovaným nožovým rozpojením, ukazatelem stavu a možností dálkového hlášení.
Jedna z nejběžnějších ochran přepěťová ochrana pro jeden 2vodičový plovoucí signální obvod, např. proudovou smyčku 0(4) ... 20 mA. Označení TTC-3-1X2-24DC-PT - 2907325. Ochrana pro dva signálové vodiče se společným potenciálem odběru, např. digitální IN/OUT má pak typové označení TTC-3-2X1-24DC-PT - 2907326.
U produktových variant s integrovaným nožovým rozpojením lze signální cestu jednoduše přerušit. Tak jsou např. při instalaci strana pole a strana řídicí jednotky instalovány nezávisle na sobě s otevřeným nožovým rozpojením. Teprve sepnutím nožových rozpojovačů se aktivuje signál. I u prací údržby, jako např. při kontrole smyčkového odporu je velmi nápomocné integrované nožové rozpojení.
Ochranné přístroje rodiny produktů TERMITRAB complete disponují ochranou proti přetížení. Přitom se předjištění svodiče stará o bezpečné chování při tepelném přetížení. V případě přetížení se aktivuje předjištění svodiče a signalizuje to mechanicky na ochranném přístroji. Na přání předáte velínu stav až 40 sousedních ochranných přístrojů pomocí volitelně dostupných modulů dálkového hlášení.
Podle objednacího kódu se dá lehce poskládat varianta ochrany jakou potřebujeme, ale hlavně vidíme, co vůbec máme k dispozici.
Klikněte na obrázek pro zvětšení
U zásuvné varianty je možné v případě údržby rychle a jednoduše vyměnit bez zásahu do propojení. Měřicí signál není přerušen a nedochází k žádnému zkreslení výsledků měření.
Při pravidelných kontrolách ochrany před bleskem se zásuvné ochranné přístroje jednoduše kontrolují pomocí zkušebního přístroje CHECKMASTER 2 - 2905256.
I na ochranu signálů v jiskrově bezpečných proudových okruzích s ochranou před výbuchem Ex i nabízí TERMITRAB complete vhodné řešení. Instalací modulu přepěťové ochrany nejsou ovlivněny vlastnosti jiskrově bezpečného proudového okruhu. Montáž je přípustná v zóně Ex 1, Ex 2 nebo v oblasti bez nebezpečí výbuchu. Další vedení signálů je dovoleno do zóny Ex 0. Výrobky jsou schváleny podle ATEX a IECEx.
Závěr:
TERMITRAB complete nabízí díky rozmanitým vlastnostem optimální řešení pro téměř všechny aplikace v měřicí, řídicí a regulační technice. Nejužší svodiče přepětí mají šířku pouhých 3,5 mm, jejich použitím získáte až 50% úsporu místa oproti instalacím v konstrukčním provedení 7 mm.
Jaroslav Blažek
