Jedno Safety PLC 1214FC s IP adresou 105 na síti.
Vytvoříme si nový projekt ve stejné verzi TIA Portal jako je bezpečnostní PLC.
Tak asi takto.
Koukneme na dosažitelného účastníka, tedy najdeme naše Safety PLC.
Ano takto nám jej TIA Portal našel jako plc_5 a zkusíme upload tohle PLC.
Už se nám to nahrává.
Tak a "máme peška", řečeno lidově.
Klikněte na obrázek pro zvětšení
Druhá verze, přidáme si do projektu nové PLC.
Jako nespecifikované PLC.
I když víme, jaký je safety PLC typ, použijeme detekci. Aspoň si ukážeme, jak tohle funguje.
Detekovali jsme opět naše Safety PLC s IP adresou 105.
Klikněte na obrázek pro zvětšení
Hezky se nám to načetlo, stejně jako z HW katalogu.

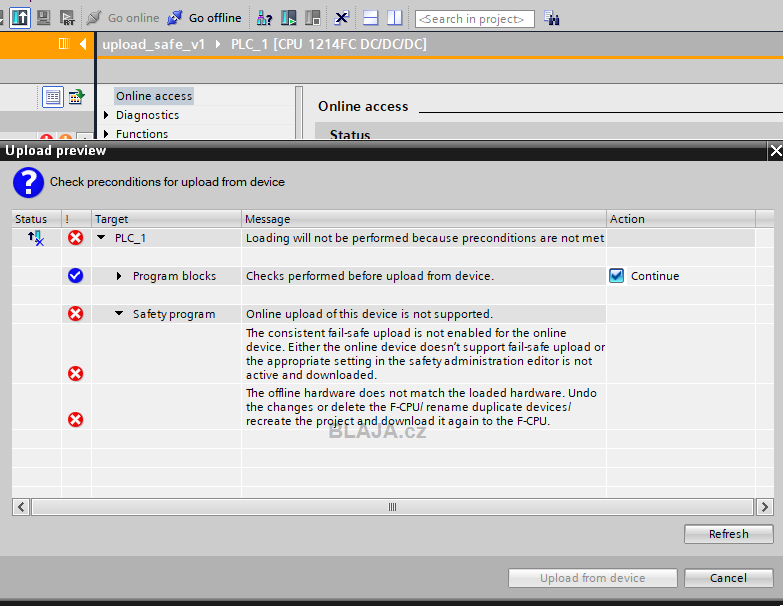

Přepneme se do online režimu, vidíme že v projektu žádné potřebné bloky nemáme. Zkusíme si je nahrát "Upload from device" přes známou ikonu nahoře.
A opět bezúspěšně.
Klikněte na obrázek pro zvětšení
Závěr:
Někdy je dobré vědět, když něco nejde tak "jak to nejde".
Na podzimní čas chystáme menší seriál o bezpečnostních funkcích v safety PLC Simatic a jejich využití v praxi.
Jaroslav Blažek
