Aplikace SIMATIC S7 App pro iOS

  • čtvrtek, 27 prosinec 2018 14:33

Tentokrát se na tuto aplikaci, která existuje i ve verzi pro LOGO!, podíváme na „jablečném“ tabletu s iOS. Bude to takový začátek k ukázkám dalších aplikací, které všechny umožňují připojení k PLC Simatic a nějakou činnost s proměnnými v těchto CPU.


Tato aplikace SIMATIC S7 umí připojení k SIMATIC S7-1500, S7-1200, ET 200SP and Open Controller (PN/IO) přes Wi–Fi přístupový bod. Minule jsme si ukázali obdobnou pro LOGO! ale na OS Microsoft. Protože u iOS jsou aplikace z principu bezchybné, tedy měly by být, tak se mrkneme jak to funguje. Aplikace je k dispozici na AppStore a existuje i ve verzi pro Android.

simatics7 01


Je důležité zmínit kompatibilitu, jak bude vidět z obrázků dále, opravdu pro Simatic S7-1200 FW2.2 spojení nefungovalo.

simatics7 02


U verze iOS jsme s naší dvanáctkou nezaznamenali žádné potíže, desetipalcový tablet s tímto systémem jede „jako z praku“.

simatics7 03

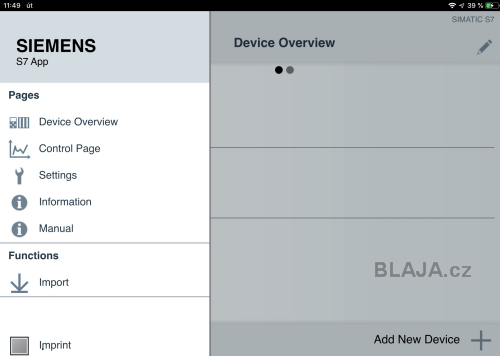

Aplikace je jednoduchá, veškeré menu je na obrázku. Není ale úplně zdarma, v případě že chcete používat ovládací panel s vlastními tlačítky, bargrafy a ukazateli, je toto zpoplatněno cenou za každý prvek. Běžné prohlížení proměnných je ale bez poplatku.

simatics7 10

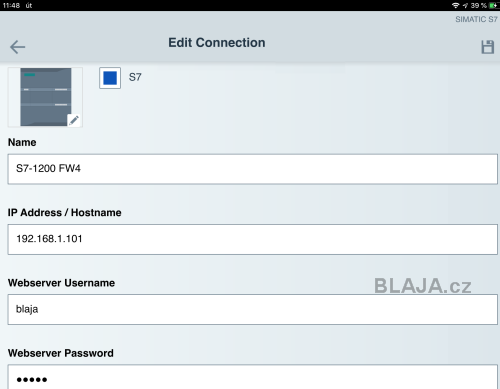

U PLC stačí tyto údaje a samozřejmě mít tuto síť přístupnou přes Wi–Fi rozhraní.

simatics7 11


Jedno PLC se ihned připojí, spojení na další s firmwarem 2.2 přesně podle informací není funkční.

simatics7 04

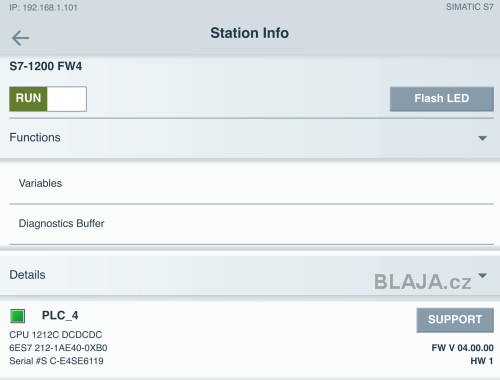

Vše on-line, kromě diagnostického bufferu je nejdůležitější položka „variables“, kde definujeme tagy do PLC.

simatics7 12

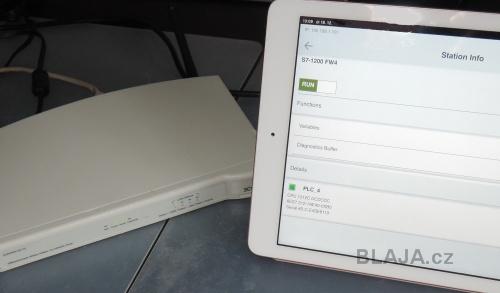

Asi takto. Pro připojení do PLC sítě nám posloužil stařičký router ze šuplíku.

simatics7 05

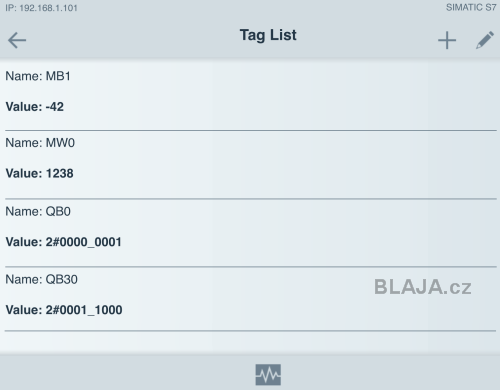

Definované proměnné z PLC. Formáty zobrazení se dají samozřejmě nastavit v běžných mezích, ikona dole slouží pro grafický záznam a zobrazení hodnot.

simatics7 13


Ten je takový jednoduchý bez možností nastavení, ale pro běžné informace dostačující.

simatics7 14

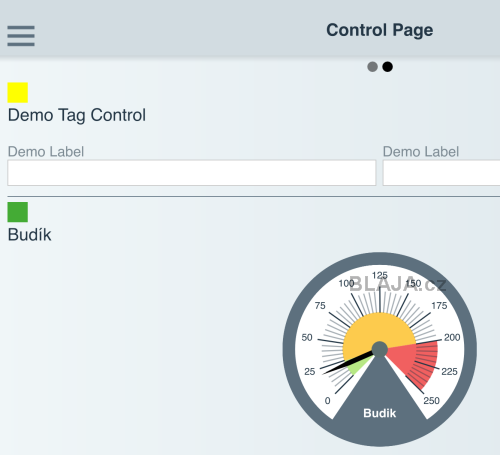

Na ovládací stránce jsme si z jedné možnosti vybrali kruhový ukazatel „budík“.

simatics7 15


V případě pokusu o další vložení ovládacího prvku již následuje jen upozornění na placenou službu. Jeden další prvek stojí 1.99 £.
Klikněte na obrázek pro zvětšení

simatics7 16b


Jinak ale ten ukazatel vypadá na displeji bezvadně.

simatics7 06


Podívejte se na videoukázku jak to sviští
https://www.youtube.com/watch?v=BFYCi5PaqUw&feature=youtube


Závěr:

My pro vás vyzkoušíme za stejné peníze podobné aplikace od programátorů, kteří se tímto zabývají. Musíme říci, že těch aplikací není zase až tak moc.

 Jaroslav Blažek


Doplňující odkazy k článku:

Z AppStore aplikaci stahujte tady.
Informace ohledně aplikací na supportu Siemens zde.
