TIA Portal V18 safety projekt a nové PLC

  • čtvrtek, 19 leden 2023 08:14

Jak na licenci pro Step7 Safety a jak vytvořit projekt s bezpečnostním PLC? Také si ukážeme nové PLC s velkým nárůstem výkonu.


Projekt s bezpečnostním PLC 1513F-1PN. Zatím bez nutnosti licence. Jak jej tedy do projetu vložíme?

tiav18 3 02


Právě nové PLC s trojkou na konci prostřední části objednacího čísla, mají nový dvoujádrový procesor, přičemž výhody jsou zřejmé z obrázku. Mimochodem jak je vidět jedno jádro řídí jen komunikaci, na kterou je kladen velký důraz.
Klikněte na obrázek pro zvětšení

tiav18 3 03


Koukneme na to i do HW katalogu. Stejné PLC jen firmware 3.0 a -2AN03- značí kromě dvoujádra s pětinásobnou rychlostí na operaci také dvojnásobné zvětšení paměti pro program i pro data. Tohle platí pro většinu PLC klasických tak i bezpečnostních.

tiav18 3 04


Pokud se vrátíme k nějakému projektu tak otevřeme třeba OB1 a tím automaticky aktivujeme licenci pro Step7.

tiav18 3 05


Stejně to platí pro HMI panely, otevřeme nějakou obrazovku a tím aktivujeme licenci pro WinCC.

tiav18 3 06


Licence je aktivní, je možné editovat projekt HMI zařízení.

tiav18 3 09


Přes "Přidáme nové zařízení" vložíme do projektu bezpečnostní PLC, vybereme si nové PLC s novým firmware s trojkou v objednacím čísle.
Klikněte na obrázek pro zvětšení

tiav18 3 10b


Ochrana heslem je důležitá, ale v našem případě celkem zbytečná. Heslo se dá nastavit později a musí mít nejméně 8 znaků a jednu číslici.
Klikněte na obrázek pro zvětšení

tiav18 3 11b


Pokračujeme a dokončíme výběr PLC bez hesla.

tiav18 3 12


Jakmile v budeme chtít v projektu vstoupit do administrativní části, TIA Portal vyžaduje licenci na Safety. To není problém, necháme opět automaticky vygenerovat trial licenci.

tiav18 3 07


Tak zkontrolujeme si licence, všechny tři máme platné po dobu 21 dní.
Máme ještě na disku i ty z minulých verzí TIA Portal.

tiav18 3 08


V administrativní části si můžeme ochrany heslem znovu nastavit. Třeba až po odladění programu.
Klikněte na obrázek pro zvětšení

tiav18 3 13b

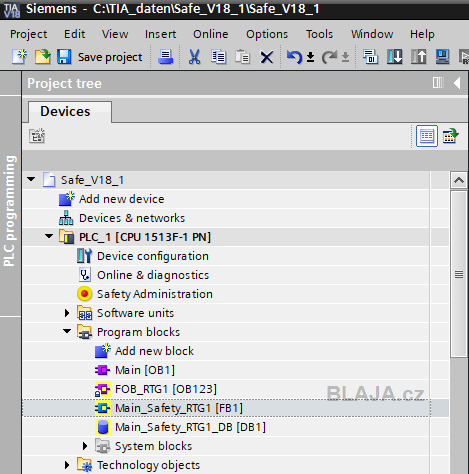

V bezpečnostních programových blocích si již obvyklým způsobem vytvoříme program.

tiav18 3 14


Samotné PLC nemá žádné vstupy nebo výstupy, přidáme si za něj modul safety bezpečnostních vstupů.
Klikněte na obrázek pro zvětšení

tiav18 3 16b


Bezpečnostní funkce do PLC programu vkládáme do bezpečnostních programových bloků. Například tahle pro emergency stop.
Klikněte na obrázek pro zvětšení

tiav18 3 15b


Tohle je taková samozřejmost na závěr, do PLC vkládáme také standardní programové bloky, a můžeme jej použít i jako obyčejné PLC bez safety funkcí. Je to ale trochu neekonomické.

tiav18 3 17


Koukněte na videoukázku. Less than two minutes video. :)

https://www.youtube.com/watch?v=otWz3-2S7hc&feature=youtube.


Závěr:
Ještě si příště ukážeme, jak v PLC změnit program na verzi TIA Portal V18.

 Jaroslav Blažek
