Trochu starší PLC 212-1AD30-0XB0 s firmware 2.2., na kterém si ukážeme jak na to aby vše v TIA Portal V18 fungovalo.
Nejprve to zkusíme klasicky, vytvoříme si nový, prázdný projekt a do něj zkusíme PLC načíst. Vše, program i HW konfiguraci.
Tak jak je vidět, tudy cesta nepovede.
Klikněte na obrázek pro zvětšení
Najdeme PLC program který v CPU běží, je ve verzi 15.1, přičemž do této verze byl již upgradován z verze 13.1. Původní ale by někde od verze 12. To je doba.
Program se upgraduje do verze 18, což jsme si ukazovali v jednom z minulých článků o TIA Portal V18, najdete jej tady.
Nyní máme projekt v TIA Portal V18 a ještě než jej zkusíme nahrát do PLC, uděláme si celkovou kompilaci. Opravíme si eventuální chyby a nemusíme se s tím pak zdržovat při loadingu do CPU.
Kompilace OK, tak standardně přes "Download" ikonu nahrajeme celý projekt do PLC.
Vybereme si to naše cílové PLC s IP adresou .100, do kterého vše "nasypeme".
Klikněte na obrázek pro zvětšení
Pro start nahrávání zaškrtneme požadované.
Klikněte na obrázek pro zvětšení
Nahrání je velmi rychlé, i díky tomu že jsme si nejprve program zkompilovali sami.
Tak je vidět že ve starším PLC máme projekt vytvořený v TIA Portal V18.
Pokud si říkáte, co dělá ten SP1 ve verzi, tak detailním přehledu instalovaného TIA Portal V18 to opravdu tak je. Za hlavní verzí software následuje další verze a až potom verze SP.
Klikněte na obrázek pro zvětšení
Teď už bude vše fungovat i online.
Pokud si uděláme změnu třeba v OB1, v komparaci je již výrazně zvýrazněna.
Klikněte na obrázek pro zvětšení

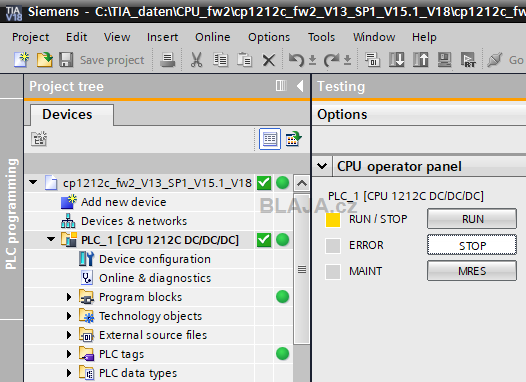

Ovládání PLC do stop a do run. Tahle funkce funguje i na verzích TIA Portal, které nejsou shodné s nahranou verzi v PLC. Tedy Ovládání PLC je možné i rozdílnými verzemi TIA Portal.
Vyzkoušeli jsme to i z TIA Portal V17, povely run/stop PLC v online režimu fungují, verze instalovaného programu v CPU se zobrazuje správně. Tohle jsme pak zkusili i ve verzi V16.
Verzi TIA Portal můžeme vidět vlevo nahoře.
Starší CPU běží s programem TIA Portal V18.
Na závěr ještě poznámku. Přes informační systém TIA Portal najdeme celkem detailní informace o změnách v každé nižší verzi.
TIA Portal V18 - ukázkové video download projekt do PLC. Two minutes video. :)
https://www.youtube.com/watch?v=i9yaToS0Lb4&feature=youtube.
Závěr:
Tak, to by zatím o TIA Portal V18 stačilo.
Jaroslav Blažek
