  • Korekce analogových signálů PLC Simatic S7-1200

Korekce analogových signálů PLC Simatic S7-1200

  • neděle, 18 červenec 2010 04:00

 Logo software Korekce analogových signálů PLC Simatic S7-1200.

Analogové signály I/O malého PLC Simatic S7-1200 jsou jen v rozsahu 0-20mA. Vyzkoušeli jsme korektor 0-20mA na 4-20mA, který vydal přímo Siemens pro programátory těchto PLC. Při této příležitosti se vyplatí instalovat do HW konfigurace Step 7 Basic V10.5 nový HSP2.

Nový Hardware Support Package HSP2 pro Step 7 Basic V10.5 obsahuje nové vysokorychlostní moduly pro CPU a jako novinku vydal Siemens pomůcku pro programátory, knihovnu pro konverzi analogových signálů PLC řady ST-1200. Takže se podíváme, o co vlastně jde. Oba archívy, jak s HSP2 tak i knihovnu, si stáhneme z odkazů na konci článku.

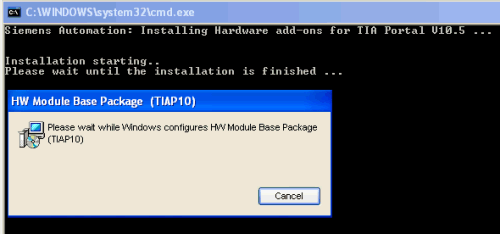

Instalace HSP2 je už klasicky přes "DOSovské" prostředí a je to otázka několika sekund, než černé instalační okno vystřídá zelené s hlášením ,že vše proběhlo OK.

Step 7 Basic V10.5




Pak už jen překontrolujeme, zda v HW konfiguraci přibyly patřičné komponenty.

Vše jsme vyzkoušeli na konfiguraci Step 7 Basic V10.5 + SP2.

O instalaci SP2 do software Step 7 Basic V10.5 si můžete přečíst třeba tady.

Step 7 Basic V10.5

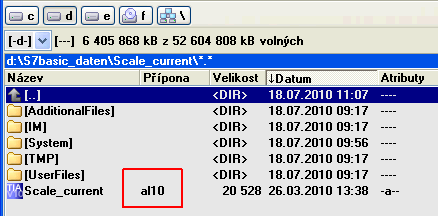

Programové bloky nejsou k dispozici jako bloky v programu, ale jako nová knihovna, takže se ani nepokoušejte hledat tyto bloky pod novým programem. Tomu odpovídá i přípona *.al10 spouštěcího souboru, místo programové přípony *.ap10.

Step 7 Basic V10.5

Proto jednoduše otevřeme staženou globální knihovnu.

Step 7 Basic V10.5

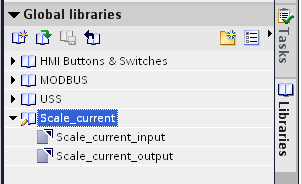

Nová knihovna Scale_current obsahuje dva input/output bloky pro analogové signály.

Step 7 Basic V10.5

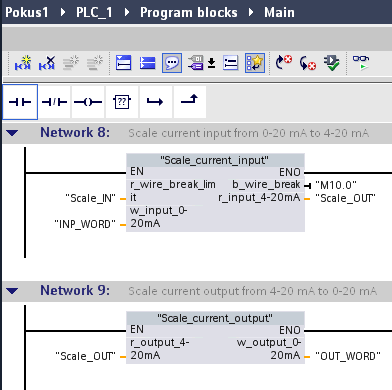

Z knihovny si je jednoduše vložíme přetažením myši do PLC programu.

Step 7 Basic V10.5

Každý blok je otevřen, takže se v jeho parametrech můžeme podívat podle jaké funkce je PLC program napsán ...

Step 7 Basic V10.5

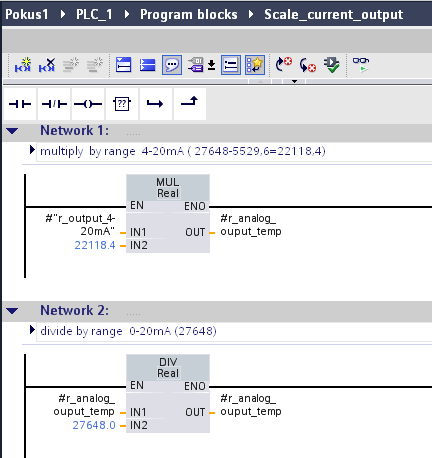

... a prohlédnout si jednotlivé bloky programu.

Takže už si nemusíme psát korekce sami, stačí použít patřičné FC bloky Siemens.

Step 7 Basic V10.5

Pomalu ale jistě se začína něco prosazovat i pro řadu 1200. Na německém webu je několik  příkladů pro různé funkce v PLC S7-1200, například použití GSM modemu, kaskádové řízení pohonů, komunikace přes Ethernet atd.

Jaroslav Blažek


Doplňující odkazy k článku:

HSP2 pro Step 7 Basic: http://www1.siemens.cz/ad/current/file.php?fh=de5d20f1cd&aid=114627

Knihovna pro konverzi analogových signálů PLC S7-1200: http://www1.siemens.cz/ad/current/file.php?fh=8d0afc8ace&aid=114627

Řešené příklady pro PLC S7-1200: http://www1.siemens.cz/ad/current/index.php?ctxnh=5dc8474325&ctxp=support_priklady

Step7 Basic V10.5 pro PLC řady 1200: http://www.blaja.cz/index.php?option=com_content&task=view&id=332&Itemid=53
