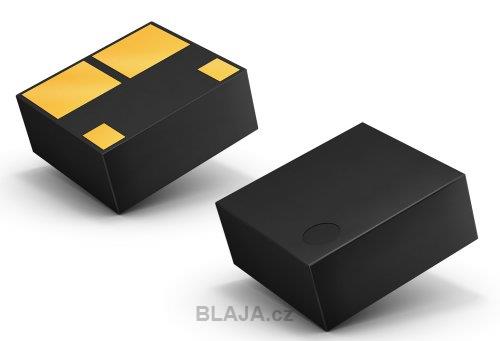

Poté, co byly na trhu velmi dobře přijaty první modely polovodičových relé řady CC se spínacími kontakty, Panasonic Industry nyní představuje odpovídající rozpínací typ v ultraminiaturní provedení TSON.

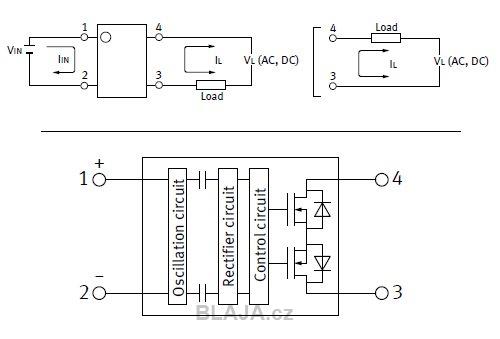

U tohoto relé není oddělení vstupu a výstupu optické, ale kapacitní. To umožňuje nejen výrazně menší konstrukci, ale přináší značné výhody v oblasti teplotního rozsahu, výkonu a spínacích časů. Nová relé TSON tak mohou být použita v pracovních podmínkách s okolní teplotou až +105 °C. Proud potřebný pro ovládání je typicky jen 0,04 mA a vstup může být provozován přímo s napětím typicky 3,3 Vin. Pro tento napěťově řízený typ tedy již není nutný sériový rezistor – jak je obvykle vyžadováno u běžných typů PhotoMOS®.
Klíčové vlastnosti relé: Mimořádně malé provedení TSON. Dostupné spínací i rozpínací typy (1FormA a 1FormB). Spínací kapacita (1FormB): 60V, 0,15A. Nízký odpor při zapnutí. Nízká výstupní kapacita. Vstup citlivý na napětí. Vysoký teplotní rozsah až +105°C. Lineární výstupní charakteristiky. Vysoká spolehlivost a neomezené spínací cykly. Přepínání AC/DC.
S tímto spínacím typem (1FormB) řady CC doplňuje Panasonic Industry prozatím svou řadu ultrakompaktních variant TSON – a opět činí krok vpřed do post-elektromechanické éry moderní reléové technologie.

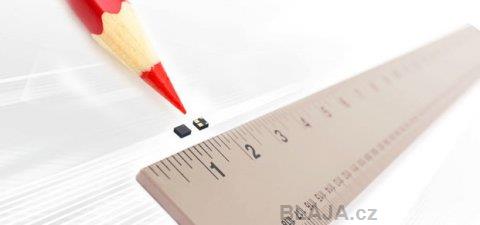

S pouhou osminou velikosti SOP4 a 1/10 jeho současné spotřeby přispívá nejnovější člen rodiny PhotoMOS® výrazně k úspoře místa a energie v aplikacích telekomunikace, měření, lékařského vybavení a mnoha dalších.
Luděk Barták, tým Panasonic, Panasonic Electric Works
