Stavové relé EPAK až do 5 A AC-DC

  • čtvrtek, 02 červen 2022 08:00

Nová stavová relé EPAK od Weidmueller, proudový vstup 1A ... 5A AC/DC. Individuální nastavení komparace a zpoždění. Výstup kontakt relé. Ukážeme si, jak to funguje pro stejnosměrný proud.

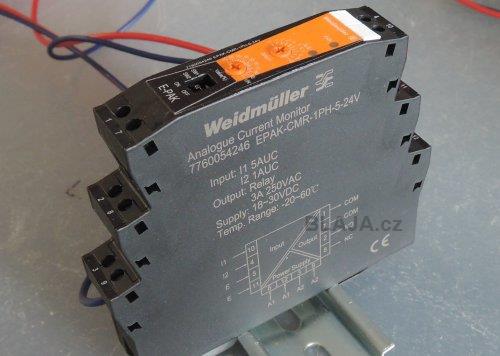

Jednoduché stavové relé řady EPAK, měří velikost proudu jak střídavého tak stejnosměrného, možnost nastavení úrovně komparace a zpoždění. Náš model měl napájení 24 VDC.

epak 01

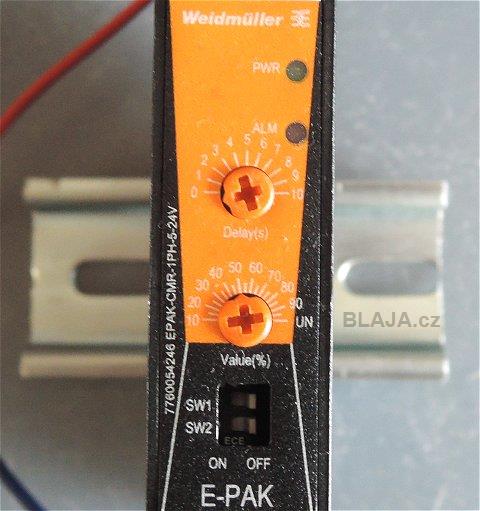

Veškeré nastavení přes otočné přepínače z čela přístroje a DIP přepínače. Relé umí jak signalizovat nadproud tak podproud, tedy větší nebo menší proud než je nastavený.

epak 02

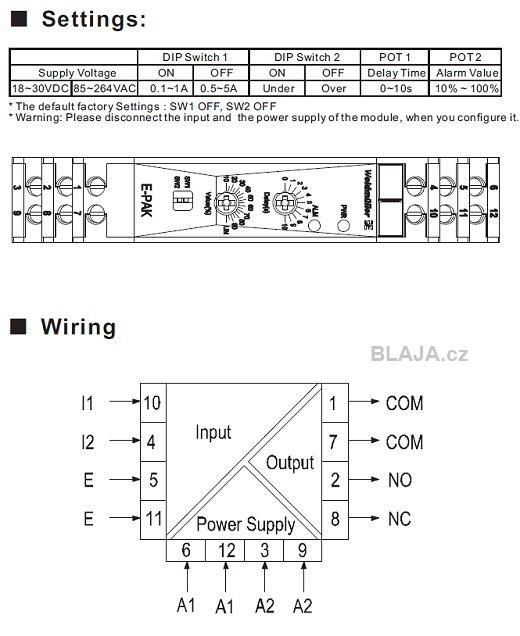

Zapojení a nastavení je velmi jednoduché, dva vstupní rozsahy vyhodnocuje relé automaticky podle toho, na kterou svorku proudový signál připojíme. Vstup I1 je pro rozsah 5 A, I2 pak pro 1 A. Vzhledem k rozsahu je ihned vidět možnost připojení k proudovému transformátoru 1 A nebo 5 A a signalizovat úroveň proudu. Jestli je proud střídavý nebo stejnosměrný si modul přebere sám.

epak 10


Ostatní parametry níže, za pozornost stojí 5 % hystereze z rozsahu, pevně nastavená.
Katalogové listy, manuály jsou k dispozici tady.

epak 12

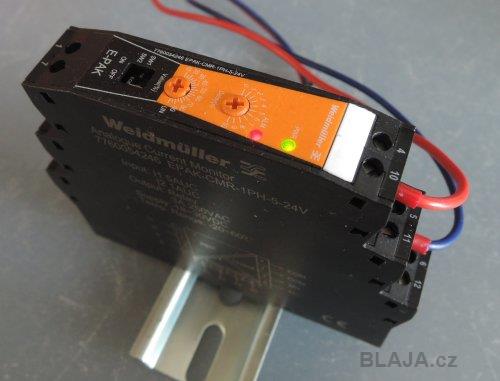

Zelená LED signalizuje přítomnost napájení, červený pak sepnutí výstupního relé. Zapojena vstupní proudová svorka 4, pro rozsah 0,1 .. 1 A.

epak 03


Režim provozu - nadproud, I actual > I set.

epak 04

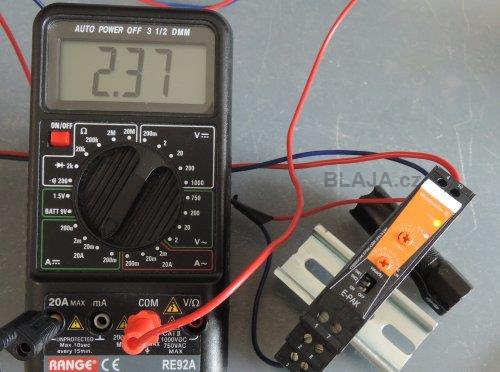

Větší proudový rozsah, svorka 10.

epak 05

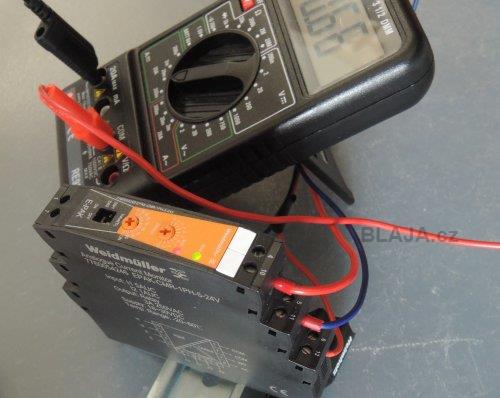

A zpět na svorku 4. Společné svorky 5 a 11 jsou propojeny, stačí proto přehodit jen tu vstupní.

epak 06

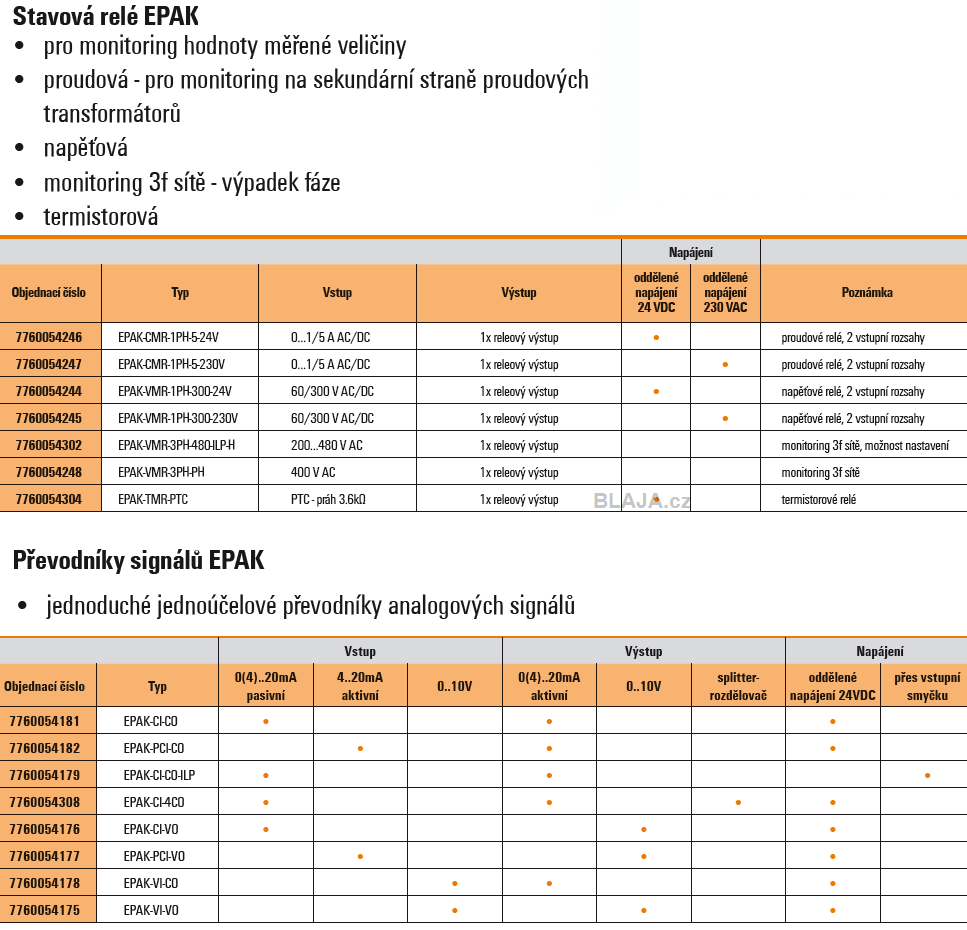

Celá řada relé EPAK obsahuje moduly jak s reléovými výstupy tak také plně analogové.
Klikněte na obrázek pro zvětšení

epak 11b


Koukněte na krátké praktické video. Two minutes video. :)

https://www.youtube.com/watch?v=o1nEYXlAD8w&feature=youtube.


Závěr:
Tyto relé, stavová relé, jsou pro signalizaci a kontrolu obvodů mnohdy dostačující, stojí pár tisícovek a v průmyslovém prostředí nemá smysl vytvářet nějaké "bastle". Praktické použití klidně jako kontrola chodu zařízení, kontrola odběru proudu, sledování sítě nebo podpětí a další.

 Jaroslav Blažek


Doplňující odkazy k článku:

Pdf přehled stavových relé najdete zde.
Weidmueller Česká Republika.
